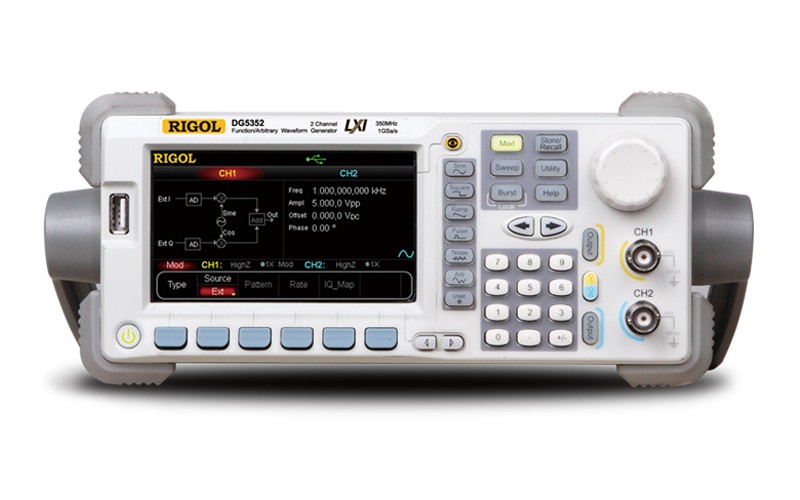

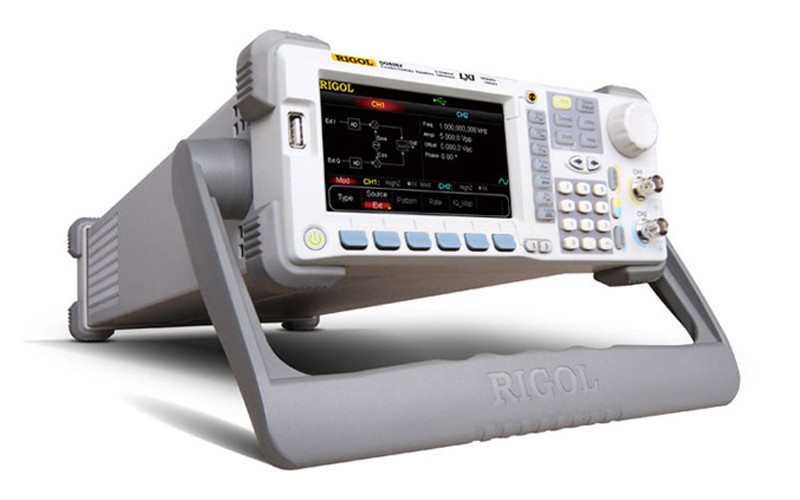

RIGOL普源 DG5000系列任意波形发生器DG5352,DG5351,DG5252,DG5251,DG5102,DG5101,DG5072,DG5071
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
DG5000集任意波形发生器、脉冲发生器、IQ基带源/中频源、跳频源、码型发生器、函数发生器6大功能于一身；
采用DDS直接数字频率合成技术，可生成稳定、精确、纯净和低失真的输出信号；人性化的界面设计和键盘布局，给用户带来非凡体验；
丰富的标准配置接口，可轻松实现仪器远程控制，为用户提供更多解决方案。该系列包括单、双通道型号，两通道的功能完全对等，通道间相位精确可调。
产品特点
- 4.3英寸16M真彩TFT液晶显示屏
- 350 MHz、250MHz、100MHz或70 MHz四种正弦最大输出频率，1 GSa/s采样率，14 bits 分辨率
- 提供单通道、双通道型号，双通道型号支持频率耦合与相位耦合
- 支持16通道数据+2通道时钟的数字逻辑输出(选件)，配合模拟通道重现更多现实混合信号
- 支持具有在线配置功能的外部功率放大模块(选件)
- 支持跳频信号输出(选件)，高达80 ns间隔的跳频速度，跳频图案任意编辑
- 14种准波形函数：正弦波、方波、锯齿波、脉冲波、噪声、Sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频和DC电压
- 脉冲信号的上升/下降沿可单独调节
- 可编辑512 kpts的任意波形，支持长达128 Mpts的任意波输出
- 支持AM、FM、PM、ASK、FSK、PSK和PWM调制
- 支持自定义IQ矢量信号调制，IQ基带/中频信号输出
- 支持频率扫描和脉冲串输出

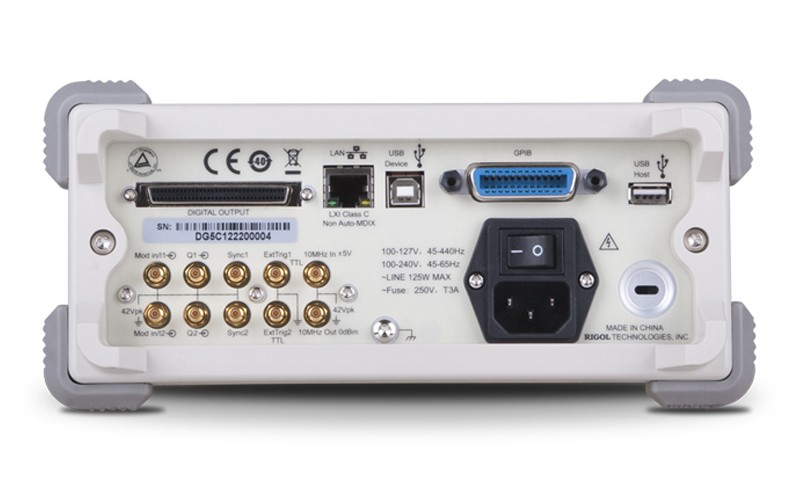

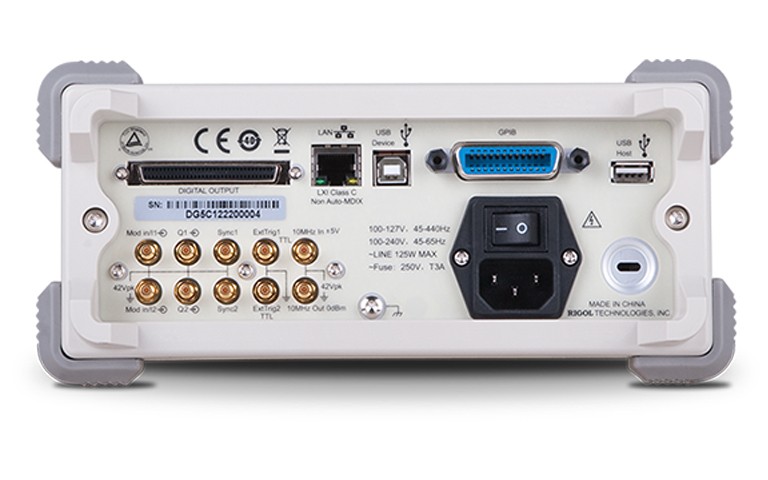

- 丰富的输入/输出：波形输出，同步信号输出，调制源输入，10 MHz时钟源输入/输出，触发输入/输出
- 存储和调用波形数据和仪器状态，支持多种文件类型，标配1 GBytes闪存
- 丰富的标准配置接口：双USB Host，USB Device，LAN和GPIB(IEEE-488.2)
- 可与支持USB-TMC的RIGOL示波器无缝互联，读取并重现示波器中的波形
- 支持FAT文件格式的U盘存储
- 支持PictBridge打印机
- 提供防盗锁孔
- 支持10/100M以太网，使用户通过Web远程控制仪器
- 符合LXI-C类仪器标准(1.2版本)
- 提供中英文内置帮助和输入法
- 配置功能强大的PC上位机波形编辑软件
清晰显示通道的参数设置值、波形形状及输出配置，使用户对仪器当前的输出状态一目了然。

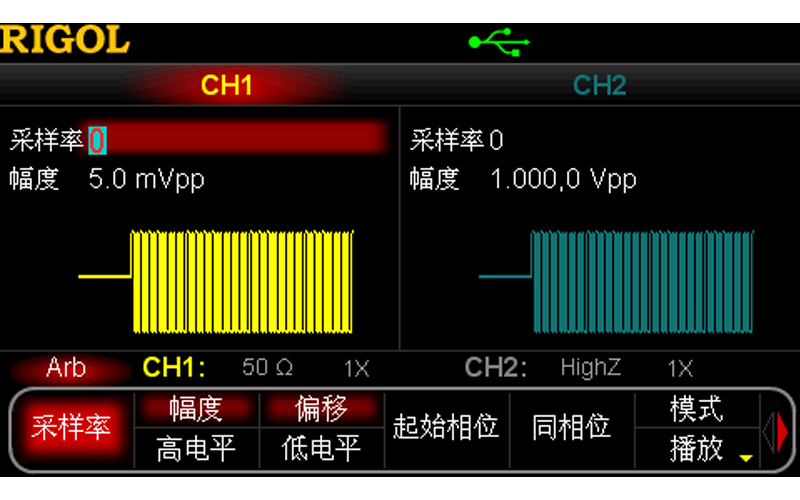

任意波频率高达50MHz，且播放模式下采样率可调。幅度准确度达到“±设置值的1%±1mVpp”。

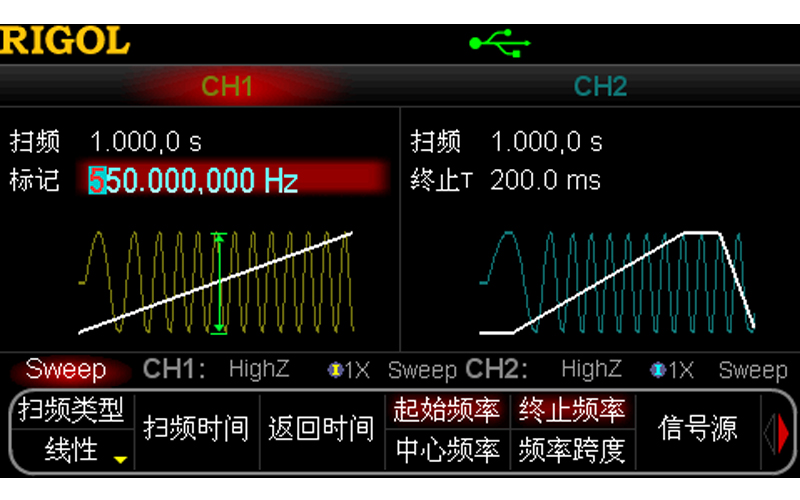

支持由低频向高频或由高频向低频扫描输出，扫描类型包括线性、对数和步进，可设定“标记”频率，满足更多幅频测试应用需求。

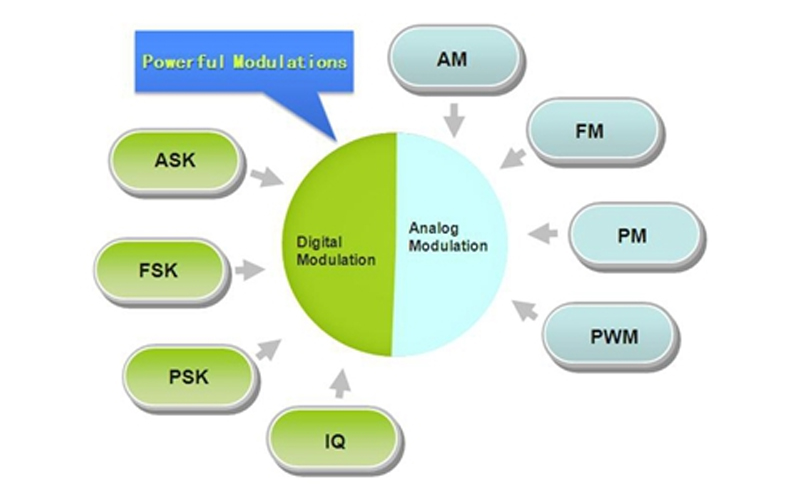

调制类型包括AM、FM、PM、ASK、FSK、PSK、PWM，且支持内部和外部调制源，满足更多教学或通信系统测试的需求。

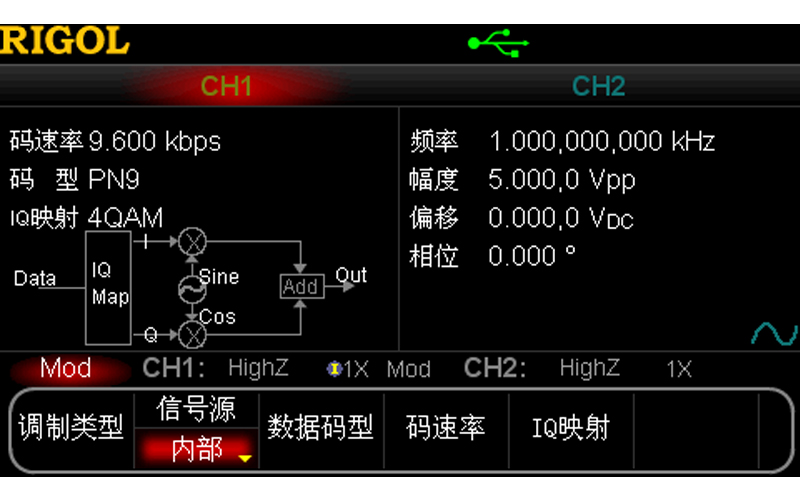

调制方式包括4QAM、8QAM、16QAM、32QAM、64QAM、BPSK、QPSK、OQPSK、8PSK、16PSK，且支持内部和外部调制源。

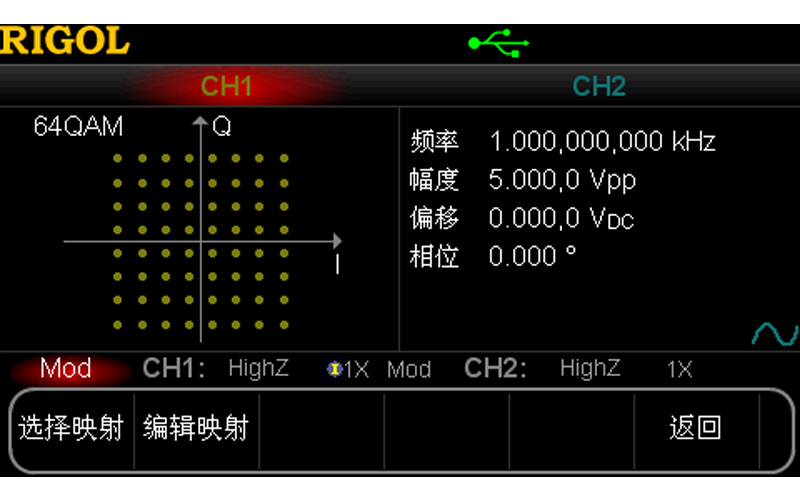

在编辑IQ映射表时，可以直观看到I和Q分量的大小分布情况。

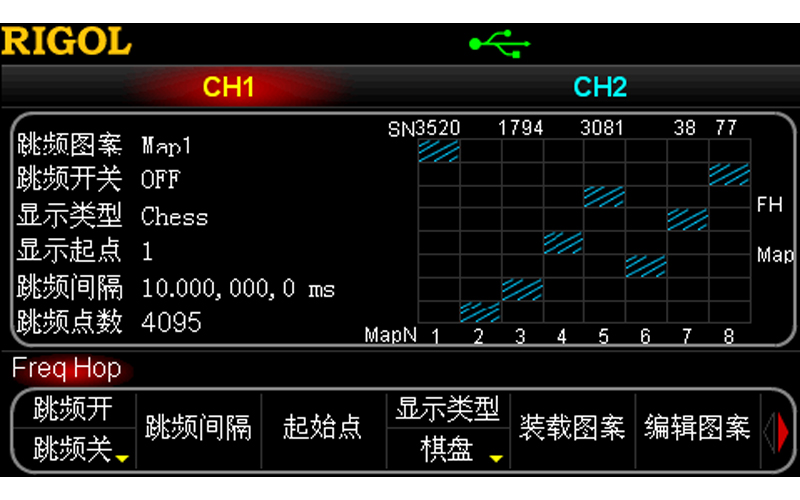

最小跳频间隔达80ns，最多可编辑4096个跳频频点。可满足跳频通信教学及相关测试常见需求。
配置选型
|
型号 |
模拟通道 |
输出频率 |
记录长度 |
采样率 |
垂直分辨率 |
|
DG5352 |
2 |
350MHz |
128M |
1GSa/s |
14bits |
|
DG5351 |
1 |
350MHz |
128M |
1GSa/s |
14bits |
|
DG5252 |
2 |
250MHz |
128M |
1GSa/s |
14bits |
|
DG5251 |
1 |
250MHz |
128M |
1GSa/s |
14bits |
|
DG5102 |
2 |
100MHz |
128M |
1GSa/s |
14bits |
|
DG5101 |
1 |
100MHz |
128M |
1GSa/s |
14bits |
|
DG5072 |
2 |
70MHz |
128M |
1GSa/s |
14bits |
|
DG5071 |
1 |
70MHz |
128M |
1GSa/s |
14bits |
