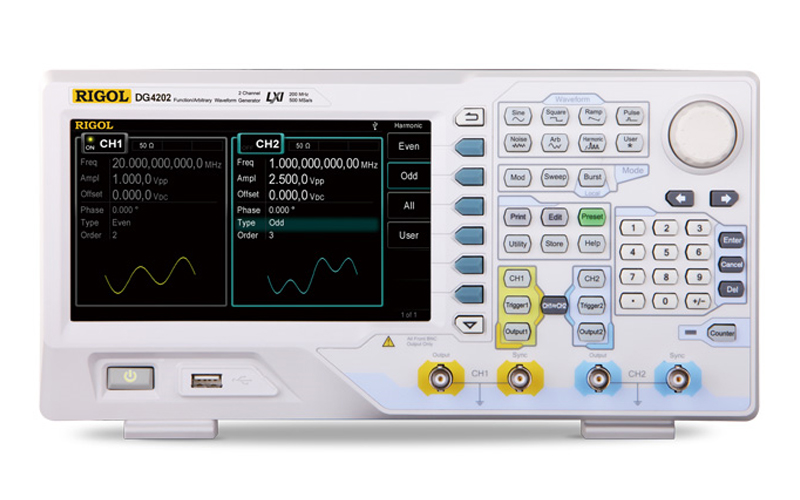

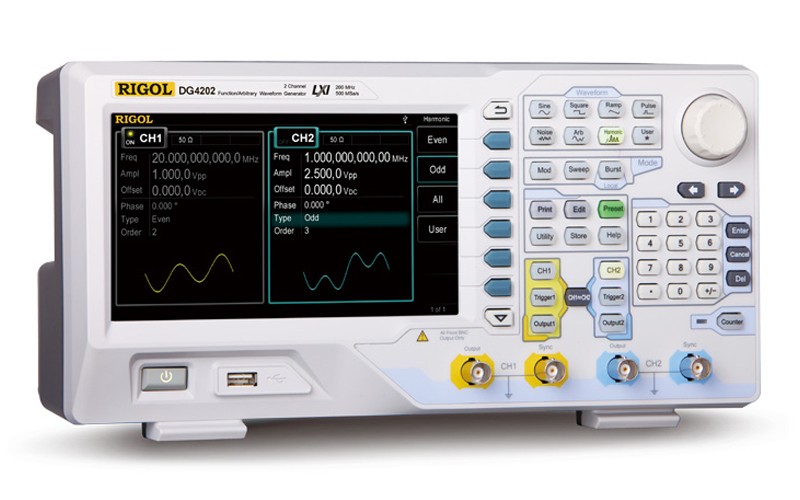

RIGOL普源 DG4000系列函数/任意波信号发生器DG4202,DG4162,DG4102,DG4062
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
DG4000系列集函数发生器，任意波形发生器，脉冲发生器，谐波发生器，模拟/数字调制器，频率计等功能于一身的多功能信号发生器；采用DDS直接数字合成技术，可生成稳定，精确，纯净和低失真的输出信号；高清宽屏显示，人性化的界面设计和键盘布局，给用户带来非凡体验；标配的LAN,USB接口，可轻松实现仪器远程控制，为用户提供更多解决方案。该系列所有型号皆具有2个功能完全相同的通道，通道间相位可调。
产品特点
- 最高输出频率：200MHz， 160MHz，100MHz，60MHz
- 500MSa/s采样率，14bits垂直分辨率
- 标配等性能双通道
- 2ppm高频率稳定度
- 低相噪至-115dBc/Hz
- 丰富的模拟调制和数字调制功能
- 内置150种任意波形
- 内置7位/秒，200MHz带宽的频率计
- 标配多至16次的谐波发生器功能
- 功能强大的上位机软件

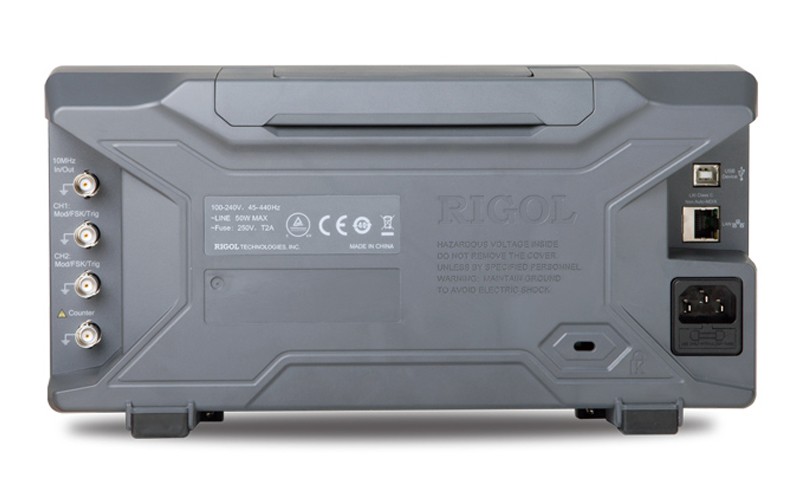

- 标配接口：USB Host & Device，LAN
- 7英寸高清屏（800 × 480）
清晰显示通道的参数设置值、波形形状及输出配置，使用户对仪器当前的输出状态一目了然。

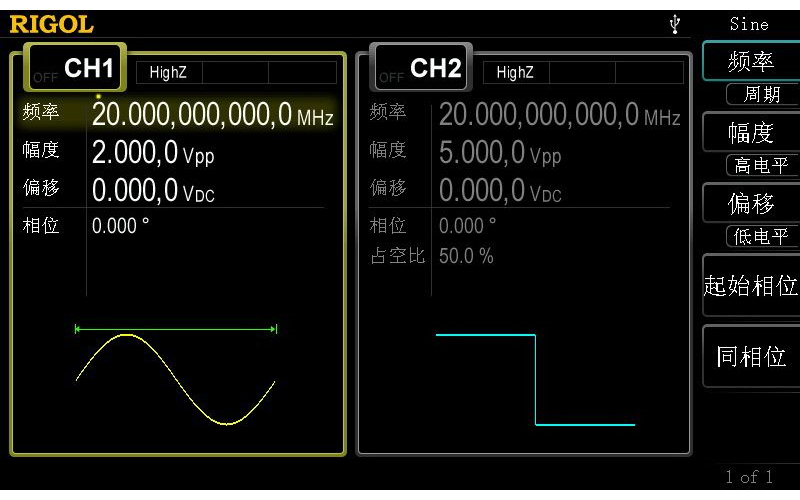

双通道性能完全相同，包括基本波、任意波、调制波、扫描、脉冲串等波形输出。通道间可进行波形或状态复制，也可以进行频率/幅度/相位耦合。通道间相位精确可调。

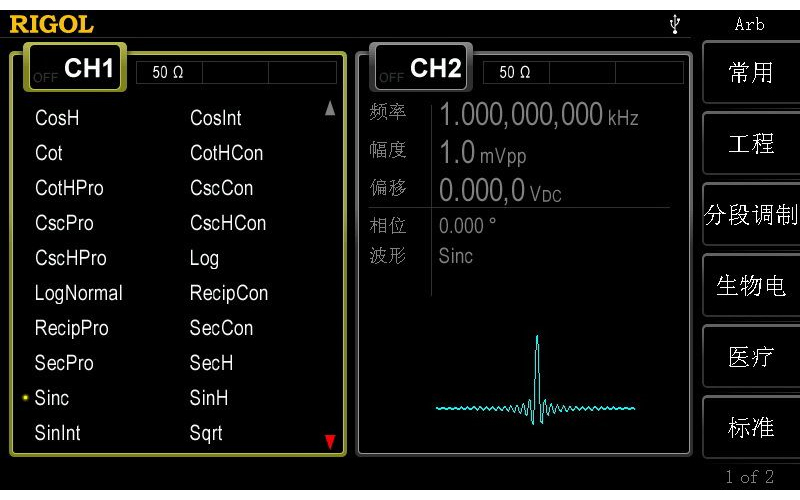

内置教学和电路调试中各种常见波形，并按常用、工程、分段调制、生物电、医疗、标准、数学、三角函数、反三角、窗函数进行分类，面板上提供专用的User键以便快速调出指定任意波。

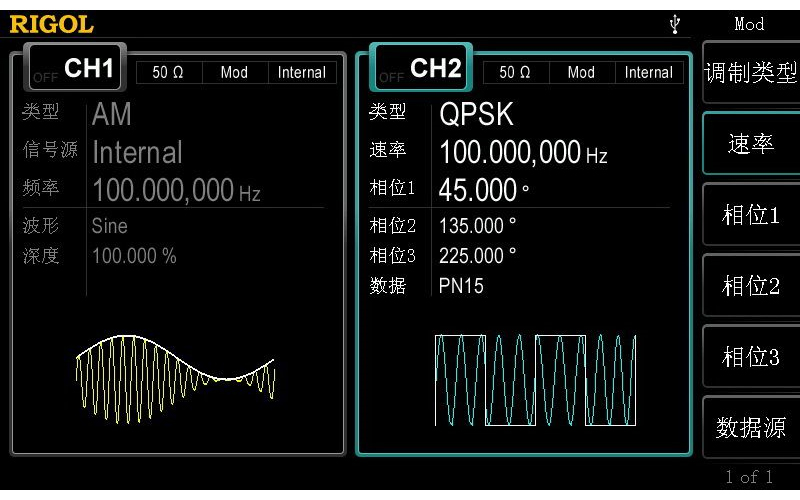

调制类型包括AM、FM、PM、ASK、FSK、3FSK、4FSK、PSK、BPSK、QPSK、PWM和OSK，且支持内部和外部调制源，满足更多教学或通信系统测试的需求。

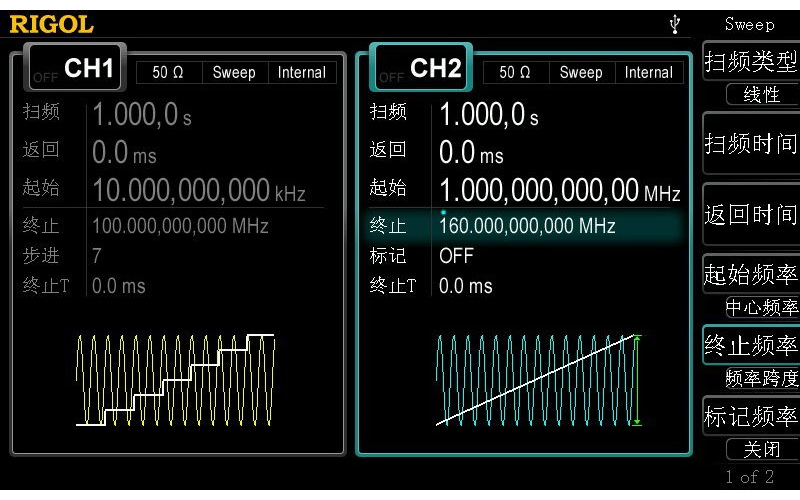

支持由低频向高频或由高频向低频扫描输出，扫描类型包括线性、对数和步进，可设定“标记”频率，满足更多幅频测试应用需求。

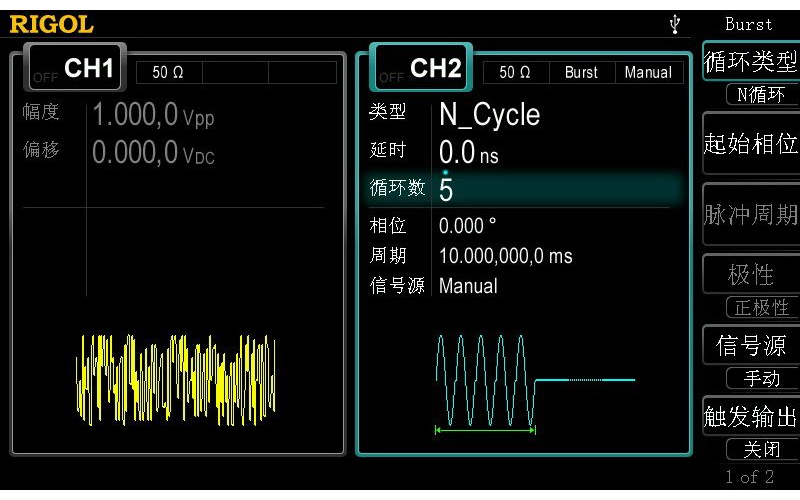

可产生最大120MHz带宽的白噪声。另带噪声叠加功能，支持在主输出信号上叠加一个高斯噪声，可用于测试设备的抗噪声性能。突发模式功能提供N循环、无限和门控三种类型的脉冲串。

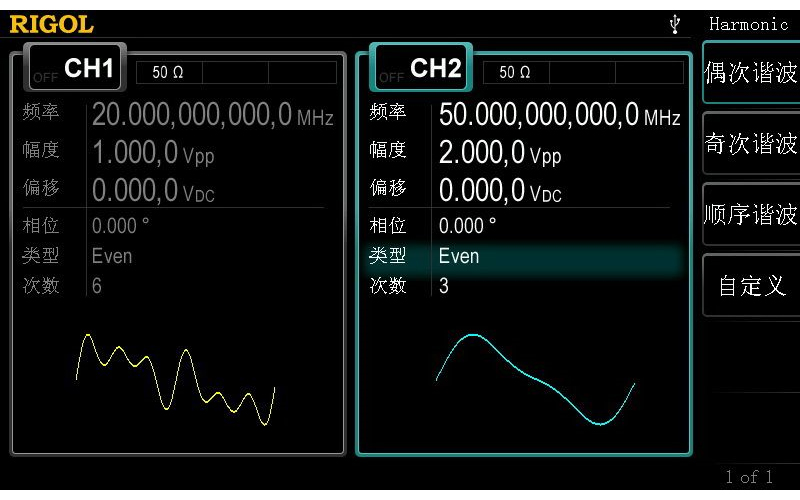

输出具有指定次数、幅度和相位的谐波，通常应用于谐波检测设备或谐波滤波设备的测试中。

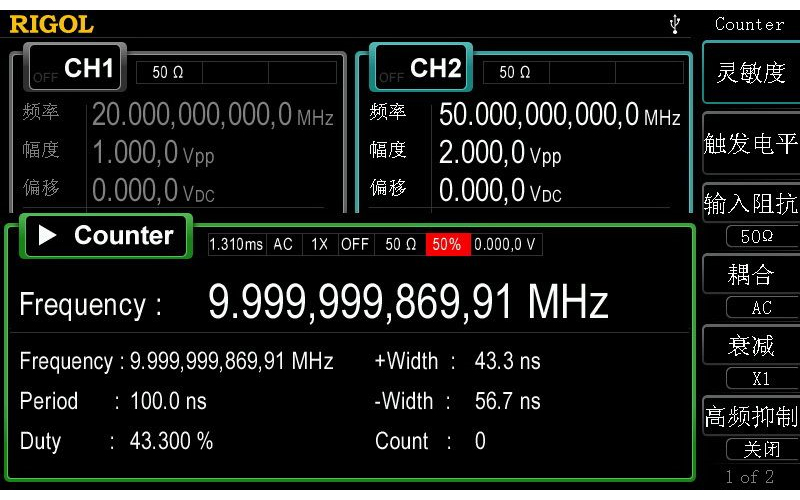

提供7digits/s频率计测量功能，可以测量外部输入信号的频率、周期、占空比、正脉宽及负脉宽等参数，并支持对测量结果的统计。频率计测量可与双通道输出同时工作。
配置选型
|
型号 |
模拟通道 |
输出频率 |
记录长度 |
采样率 |
垂直分辨率 |
|
DG4202 |
2 |
200MHz |
16K |
500MSa/s |
14bits |
|
DG4162 |
2 |
160MHz |
16K |
500MSa/s |
14bits |
|
DG4102 |
2 |
100MHz |
16K |
500MSa/s |
14bits |
|
DG4062 |
2 |
60MHz |
16K |
500MSa/s |
14bits |
