Keithley吉时利 DMM7510 7½ 位图形采样万用表
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型

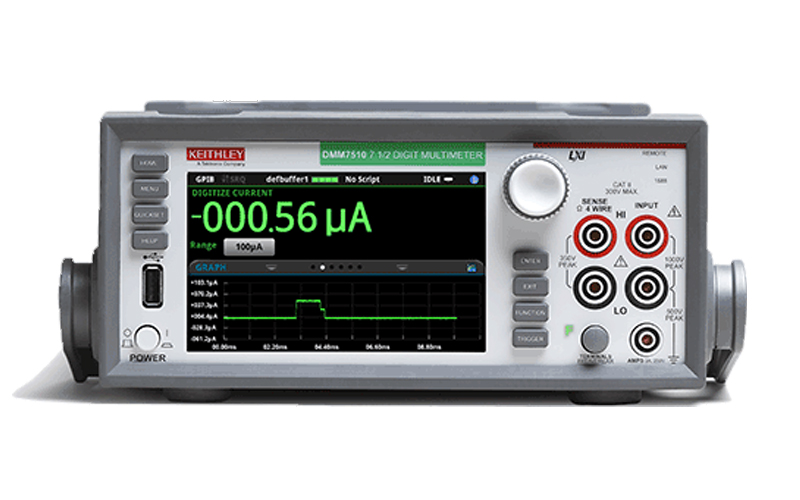

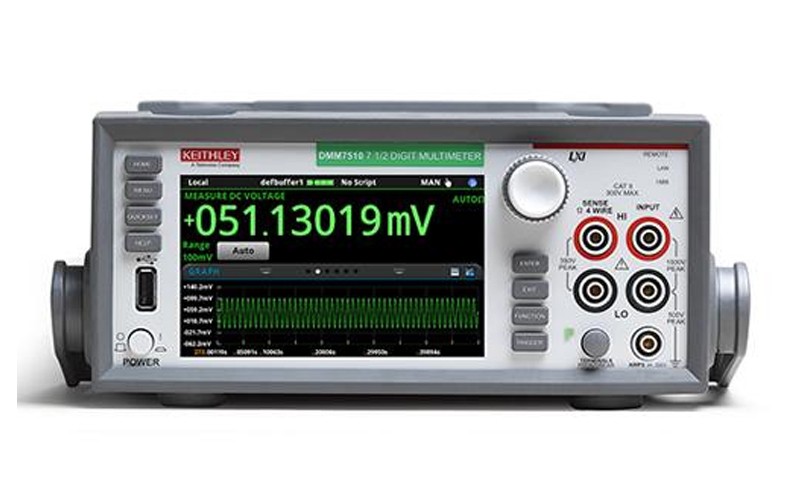

DMM7510 集高精度、高分辨率数字万用表 (DMM)、图形触摸屏显示器和高速、高分辨率数字化器于一身，是第一款图形采样万用表。 其具有 pA 灵敏度和 1M 个样点/秒的采样率，能准确测量超低睡眠模式电流和传输无线设备的漏电流。5英寸电容触 摸显示屏使得它易于观察、交互和 测量，具有双指缩放的简洁性。这 个高性能和高易用性组合可以使用 户对测试结果进行更深入的洞察。
利用DMM7510 的电压或电流 数字化函数，波形和瞬态事件的捕 获和显示将变得更加容易。内建采样速率高达1MS/s的18位数字化仪使得无需 使用单独仪器就可以采集波形。数字化函数与直流电压和电流函数使用同一量 程，提供出众的动态测量范围。此外，电压数字化函数使用相同的直流电压输 入阻抗(10GΩ或10MΩ)电平，从而大幅降低待测器件的负担。
产品特点
- 高精度万用表，具有3位半至7位 半分辨率
- 1年直流电压基本准确度为14 PPM
- 100mV、1Ω和10μA量程提供低电 平信号测量所需的灵敏度
- 进行高精度低电阻测量，具有偏移 补偿电阻、4线和干电路功率
- 通过1MS/s数字化仪捕捉和显示波 形或瞬态事件
- 更大的内存缓冲器；以标准模式存 储1100万个读数或以压缩模式存储 2750万个读数
- 自动校准特性实现温度和时间漂移 最小化，从而提高精度和稳定性
- 通过5英寸高分辨率触摸屏界面可 以显示更多
- 通过前面板的USB存储端口可以 快速保存读数和屏幕图像

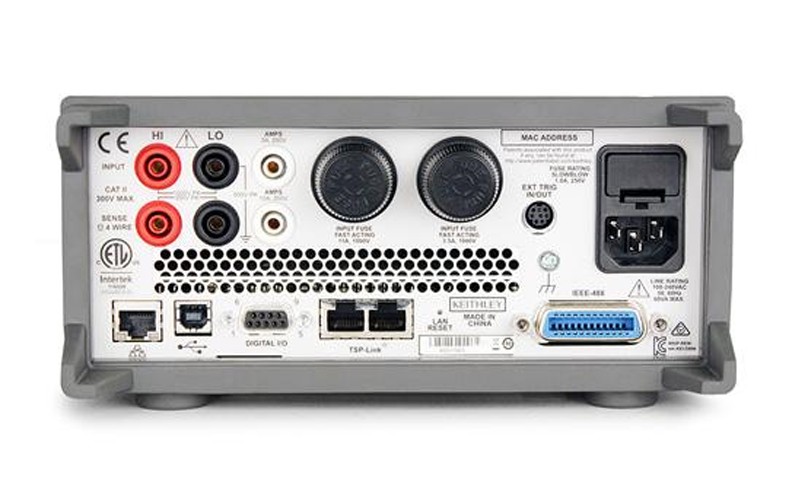

- 多个连接选项：GPIB, USB, 与 LXI兼容的LAN接口
- 2年规范允许更长的校准周期

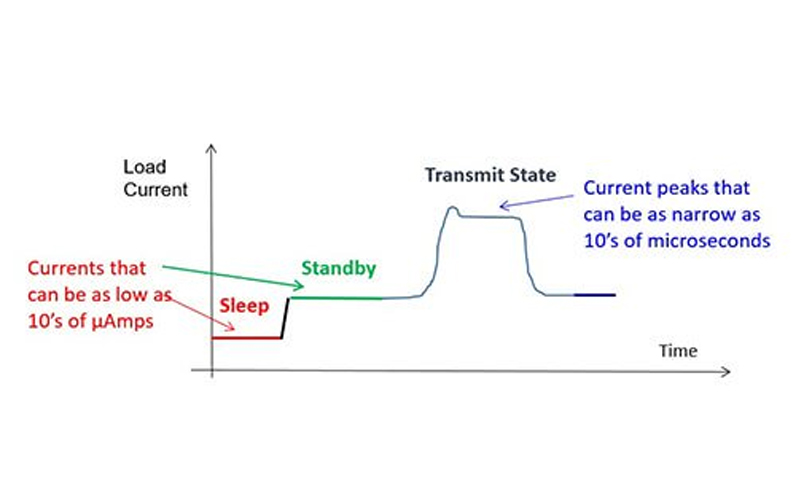

适用于 IOT 产品漏电流消费分析的宽泛动态范围

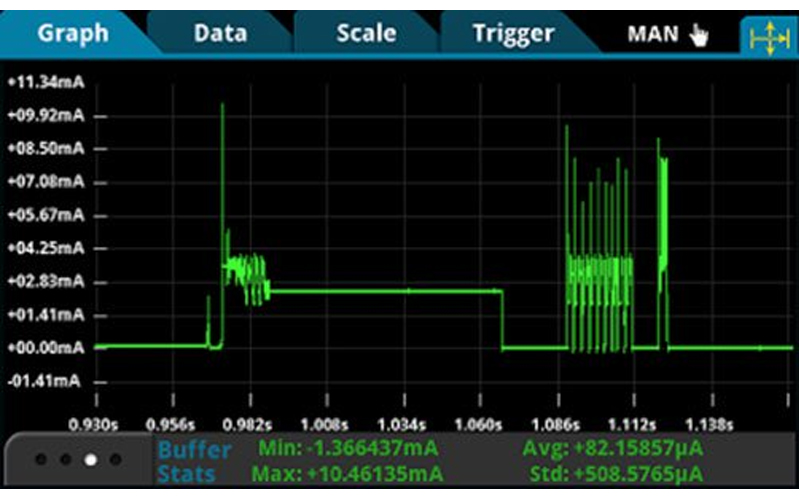

DMM7510 的数字化器可以测量所有 IoT 设备操作状态下的漏电流。 结合利用高分辨率、高速数字化器的灵敏快速电流测量，捕获 µA 睡眠模式电流和高达 1A 的传输电流。
- 以高达 1M 个样点/秒的速度采样漏电流波形
- 通过数字化器的 18 位分辨率在 5 个倍频程中进行采样

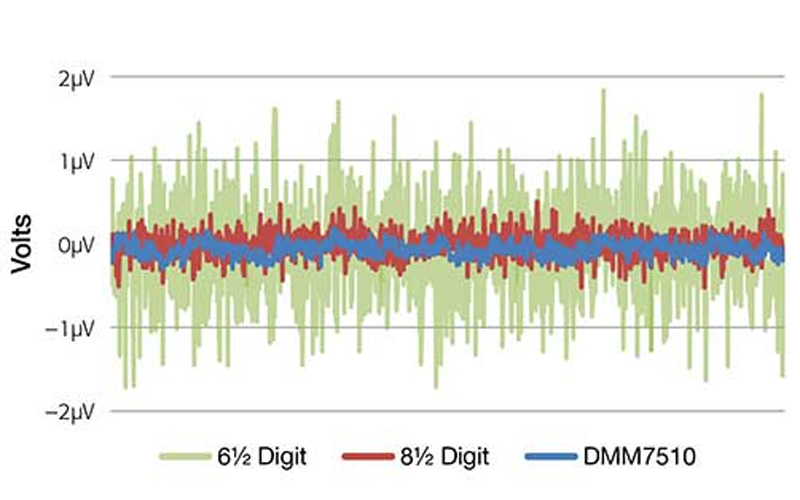

出色的精度，低噪声，让用户满怀信心
DMM7510 具有低噪声输入级和 32 位 A-D 转换器，体现了 Keithley 的低电平测量专长，能提供通常只有计量级仪器才有的直流精度。
- 14 ppm 1 年直流电压精度
- 60 ppm 1 年直流电流精度
- 24 ppm 1 年电阻精度
- 内部自动校准功能
可高度灵敏地测量低频信号
高灵敏度可让 DMM7510 测量非常低的电压、电流和电阻，并检测微小变化和信号漂移。
- 直流电压灵敏度：10 nV
- 电流灵敏度：1 pA
- 电阻灵敏度：0.1 µΩ
捕获和存储超过 2700 万个读数
轻松捕获复杂的波形曲线，研究长期稳定性，或记录环境和使用寿命测试数据。 DMM7510 的大容量内存缓冲器可实现您的设备的完整配置文件的大量读数存储。
- 标准模式存储：1100 万个读数
- 压缩模式存储：2750 万个读数
- 所有读数都带有时间标记

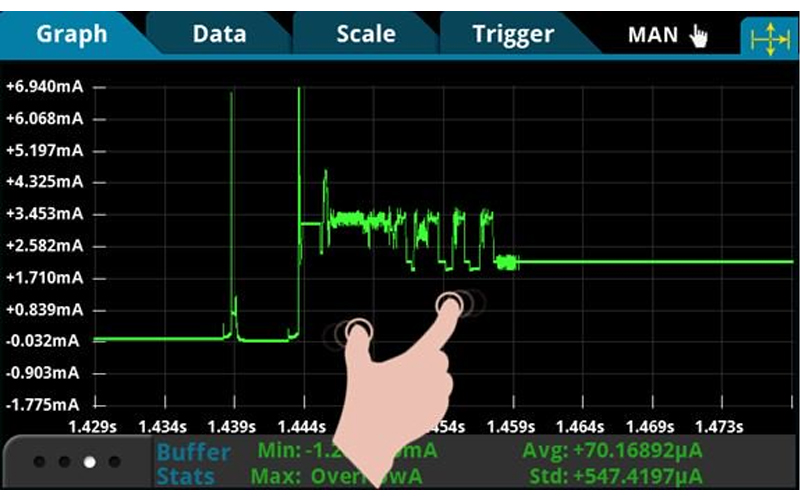

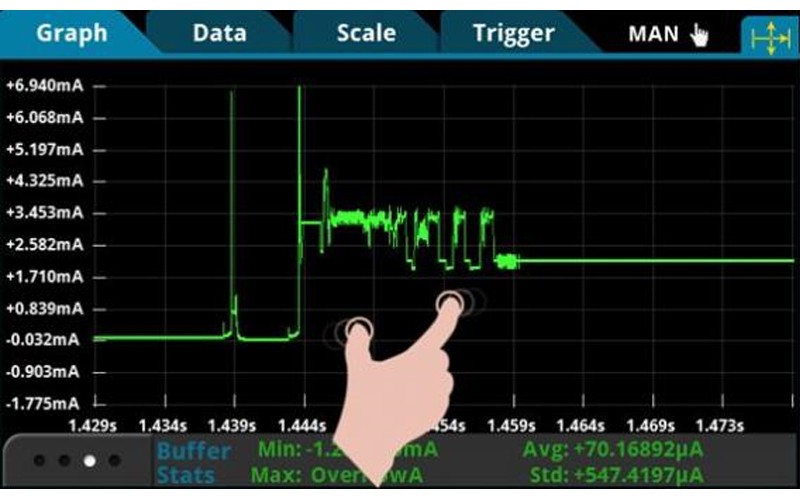

对测量结果进行观察、互动和探索
使用图形触摸屏显示器可视化和研究每一个波形。 对于更深入的分析，通过缩放轻松扩展和放大视图。
配置选型
|
型号 |
最大分辨率 |
连接能力 |
|
DMM7510-NFP |
7.5 |
GPIB /USB (TMC) / LAN (LXI) |
|
DMM7510-NFP-RACK |
7.5 |
GPIB /USB (TMC) / LAN (LXI) |
|
DMM7510 |
7.5 |
GPIB /USB (TMC) / LAN (LXI) |
