Keithley吉时利 DMM7512 双通道 7½ 位采样万用表
两个高精度7个半数字万用表通道，1U高，标准机架宽度，仪器之间无空间要求，最小化机架空间，采用两个颗18bit 1MSa/s采样率芯片捕捉波形或识别瞬态。
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型

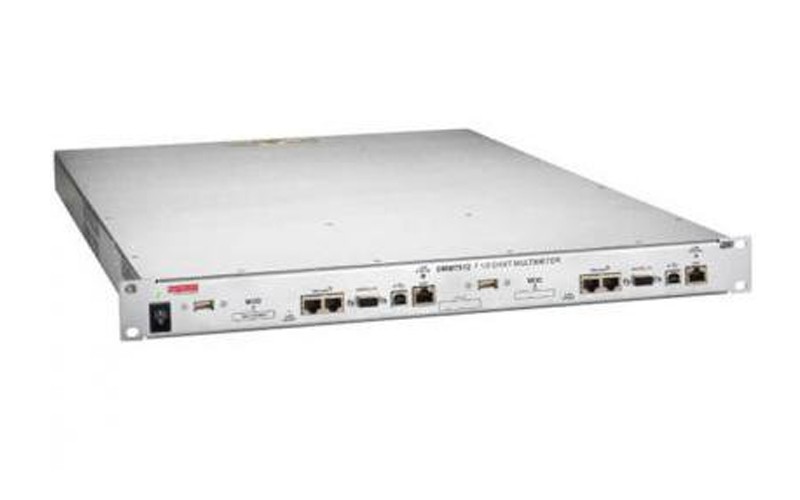

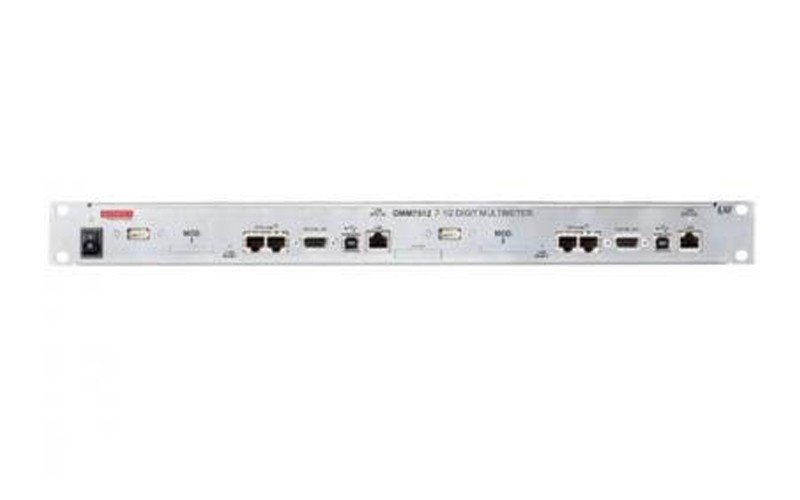

DMM7512 将两个全功能、高精度、高采样速度的数字万用表组合到一个 1U 高的全机架宽机箱中。该紧凑型机箱可在高密度仪器测试系统中节省机架空间，而不会影响测量性能。每个 DMM 具有相同的功能，并且完全相互独立。
产品特点
- 1U高、全机架宽度机箱中的两个高精度7个半数字万用表
- 仪器之间无空间要求，使机架空间最小化
- 用两个1M 采样/秒的 18 位数字化仪捕捉波形或识别瞬态
- 在信号电平、上升或下降沿、窗口或数字触发器上触发波形测量
- 存储高达 2750 万个读数
- 使用高达 14 ppm 的 1 年期精度直流电压
- 10 nv、0.1μΩ和1 pa灵敏度，用于进行高分辨率低电平测量，如便携式设备睡眠电流的测量
- 具有偏移补偿电阻、四线测量和干电路功能的高精度、低电阻测量
- 自动校准通过最小化温度和时间漂移来提高精度和稳定性
- 兼容USBTMC和LAN LXI接口
- 可以使用其测试脚本处理器 (TSP®) 技术在无需 PC 交互的情况下执行测试程序
- 每个 DMM 都具有 TSP-Link® 硬件接口，因此一台仪器可以控制主从配置中的其他仪器
- 两年的校准间隔周期，降低生产成本

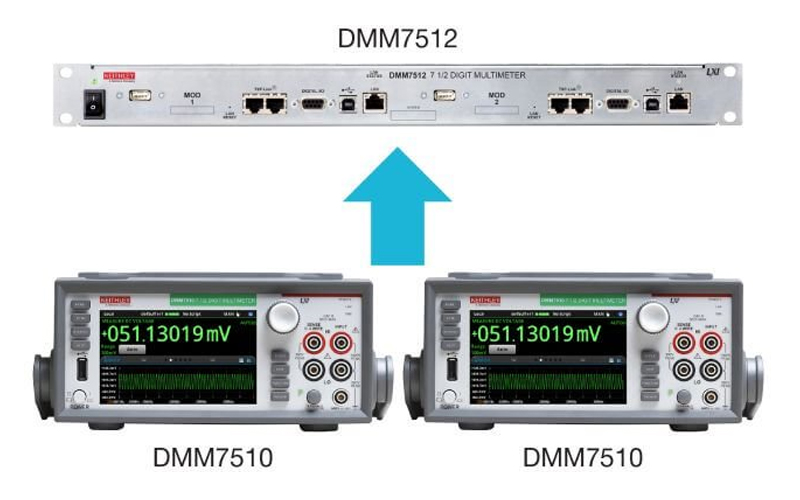

两台 DMM7510 内置在一个紧凑型机箱中
DMM7512 由两个彼此独立的相同 7½ 位 DMM7510 数字万用表 (DMM) 组成，相比 DMM7510 具有更多测量功能。两个 DMM7512 数字万用表具有与 DMM7510 相同的精度、灵敏度和速度，因此 DMM7512 可以无缝集成到以前采用 DMM7510 的测试系统中。
- 使用速度为 1M 采样/秒的 18 位数字化仪对复杂波形进行采样；存储高达 2750 万个读数
- 以 0.1 μΩ 和 1 pA 灵敏度测试用于低功率电路中的组件
- 使用高达 14 ppm 的 1 年期精度直流电压，通过高测试不确定度比率实现最高测试质量
- 内置测试脚本处理器 (TSP®) 可在无需控制器交互的情况下执行测试序列，从而减少测试时间和通信开销，同时利用控制器执行其他任务

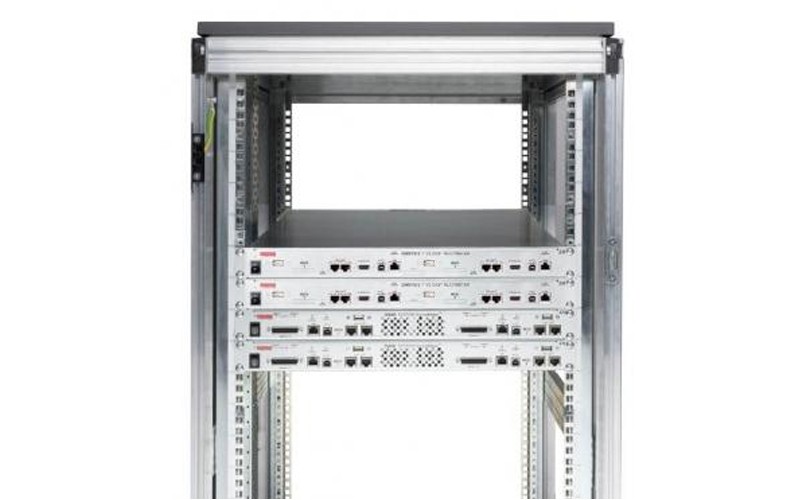

双测试系统密度
在 1U 高机架空间内使用两个 DMM，节省宝贵的机架空间。与两台 2U 高 DMM7510 相比，您可以在一半的空间内获得两倍的测量能力。
- 将源和测量与 2606B 高密度 4 通道源测量单元 (SMU) 和 DMM7512 相结合，可实现 4 通道采样和 2 通道测量功能，而占用的机架空间仅为 2U
- 无需在 DMM7512 或 2606B 之间提供额外空间以用于热管理
显著缩短测试时间

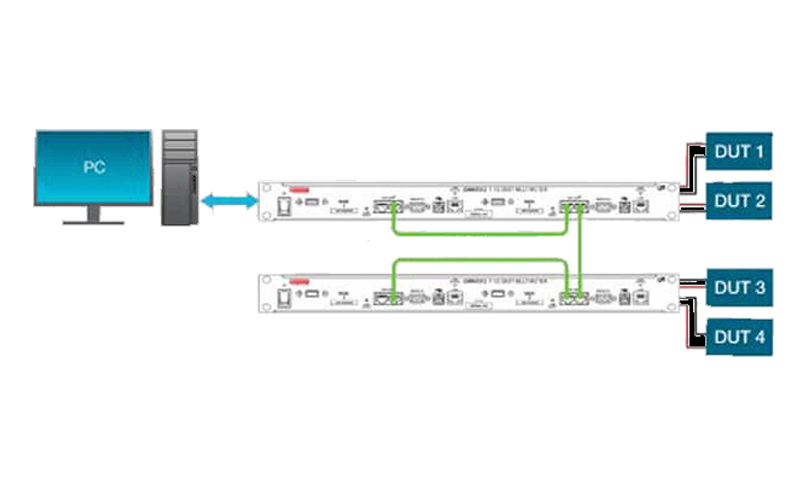

每台 DMM7512 中的两个 DMM 具有内置智能，可以使用其测试脚本处理器 (TSP®) 技术在无需 PC 交互的情况下执行测试程序。此外，每个 DMM 都具有 TSP-Link® 硬件接口，因此一台仪器可以控制主从配置中的其他仪器。
- 在 TSP-Link 测试系统中最多可控制 32 台仪器
- 以低于 500 ns 的延迟同步测量值
- 消除仪器和 PC 之间耗时的通信
- DMM7512 TSP 代码与 DMM7510 TSP 代码兼容
配置选型
|
型号 |
通道 |
数字分辨率 |
接口 |
|
DMM7512 |
2 |
3½ 至 7½ 位 |
USB-TMC、LAN–LXI、TSP-Link |
