大华DH1766系列三路可编程直流电源DH1766A-1,DH1766-1,DH1766-2.DH1766-3
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
包含4个产品型号，三通道独立每通道输出电压范围为0~32V或0~6V，输出电流为0~5A或0~3A。2U高，半机架宽，体积小巧，外型美观，上架便捷。
产品特点
- 三通道输出隔离，独立可控

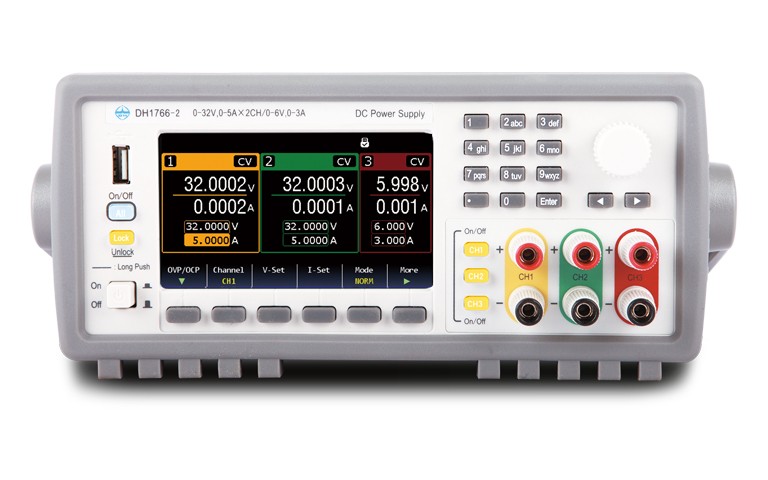

- 4.3”LCD显示屏，可同时显示三路电压电流预置值和回读值
- 高精度及高分辨率，可达0.1mV/0.1mA
- 低纹波噪声，纹波有效值低于250uV，峰峰值低于3mV
- 超快速的动态响应，响应时间小于50uS
- 图形化显示界面，可实时显示输出波形动态
- 支持List序列编辑
- 可编程硬件过压、过流、过温保护

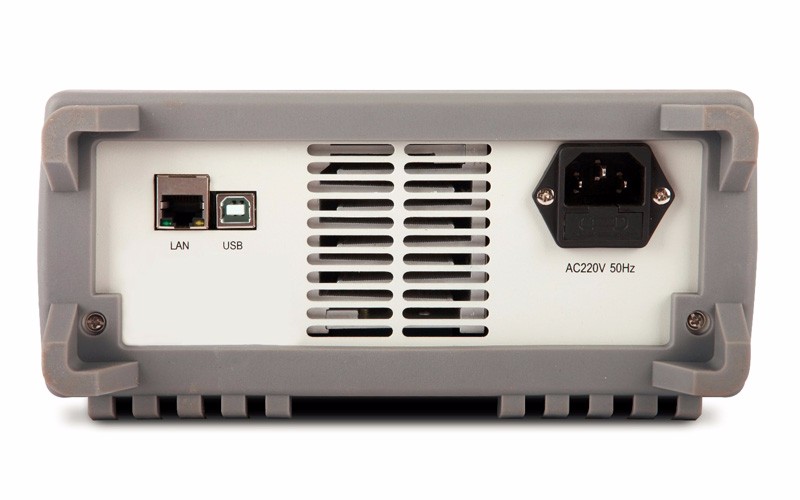

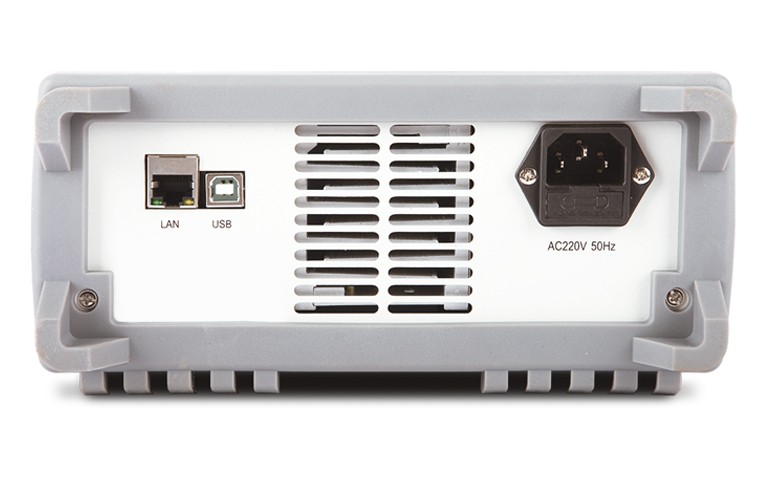

- 标配USB和LAN接口，HOST USB接口

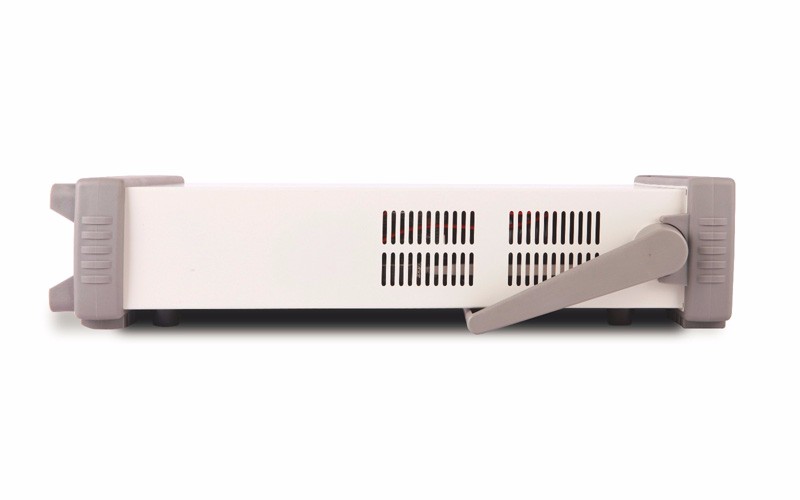

- 全角度摇架设计；2U高半机架小体积

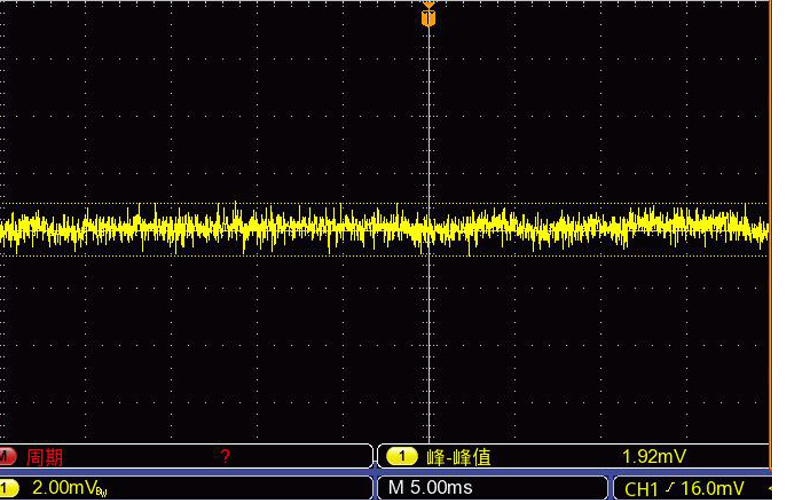

提供高精度的输出
DH1766系列直流电源可提供优异的输出精度及置信度，在特定应用场合可替代电压表、电流表和基础供电电源的组合，一台电源完成全部测试；并且拥有超低的纹波噪声，纹波有效值低于1mV，峰峰值小于6mV。

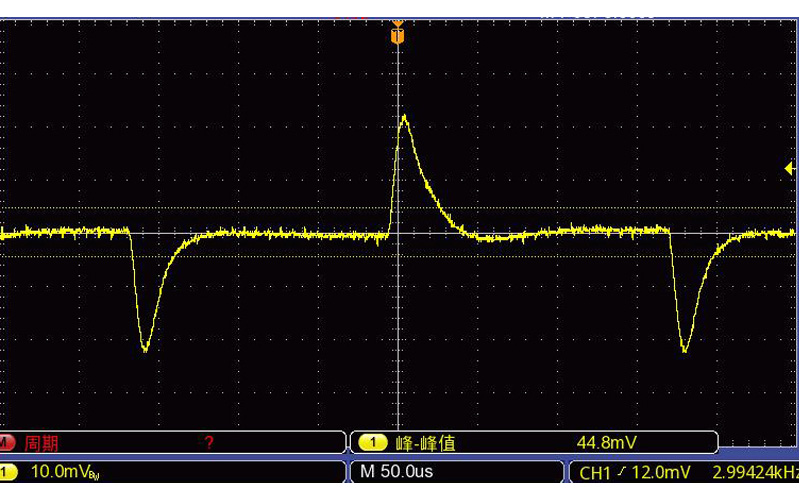

快速的瞬态响应
DH1766系列直流电源具有超快的瞬态响应，响应时间小于50uS，可为动态负载提供稳定的输出电压。当负载快速变化引起输出跌落或过冲时，DH1766系列电源可快速恢复到稳定状态，满足动态负载的正常测试。
LIST序列功能
DH1766系列支持LIST序列功能，可在本地自定义编辑10组电压电流序列，并且可通过前面板的HOST USB接口导入序列文件。

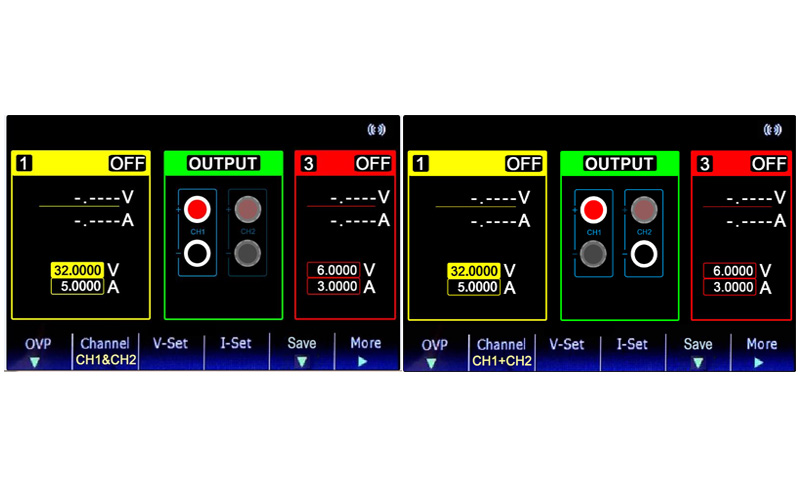

主从串并联跟踪功能
DH1766系列提供CH1\CH2串并联功能，扩展电源的输出范围，满足对不同V/I量程的需求。开启此功能后，无需外部串并接线即可实现1、2通道串并联输出。
配置选型
|
型号 |
DH1766-1 |
DH1766-2 |
||||
|
1 |
2 |
3 |
1 |
2 |
3 |
|
|
功率输出 |
210W |
338W |
||||
|
额定直流输出（0℃至40℃）
|
0~32V |
0~32V |
0~6V |
0~32V |
0~32V |
0~6V |
|
0~3A |
0~3A |
0~3A |
0~5A |
0~5A |
0~3A |
|
|
串联模式电压 |
64V |
不适用 |
64V |
不适用 |
||
|
并联模式电流 |
6A |
不适用 |
10A |
不适用 |
||
|
负载调整率±（输出的%+偏置） |
||||||
|
电压 |
<0.01%+3mV |
<0.01%+3mV |
||||
|
电流 |
<0.01%+3mA |
<0.02%+3mA |
<0.01%+3mA |
<0.02%+3mA |
||
|
电源调整率±（输出的%+偏置） |
||||||
|
电压 |
<0.01%+1mV |
<0.01%+3mV |
<0.01%+1mV |
<0.01%+3mV |
||
|
电流 |
<0.01%+1mA |
<0.01%+3mA |
<0.01%+1mA |
<0.01%+3mA |
||
|
输出纹波和噪声（20Hz至20MHz） |
||||||
|
电压 |
<1mVrms/5mVpp |
<1mVrms/10mVpp |
<1mVrms/5mVpp |
<1mVrms/10mVpp |
||
|
电流 |
<3mArms |
<3mArms |
<3mArms |
<3mArms |
||
|
12个月内的精度（25℃±5℃）编程精度±（输出的%+偏置） |
||||||
|
电压 |
<0.01%+10mV |
<0.03%+10mV |
<0.01%+10mV |
<0.03%+10mV |
||
|
电流 |
<0.05%+20mA |
<0.05%+50mA |
<0.05%+20mA |
<0.05%+50mA |
||
|
回读精度±（输出的%+偏置） |
||||||
|
电压 |
<0.02%+10mV |
<0.03%+10mV |
<0.02%+10mV |
<0.03%+10mV |
||
|
电流 |
<0.1%+20mA |
<0.1%+50mA |
<0.1%+20mA |
<0.1%+50mA |
||
|
编程分辨率 |
||||||
|
电压 |
0.7mV |
5mV |
0.7mV |
5mV |
||
|
电流 |
0.1mA |
1mA |
0.2mA |
1mA |
||
|
回读分辨率 |
||||||
|
电压 |
0.7mV |
5mV |
0.7mV |
5mV |
||
|
电流 |
0.1mA |
1mA |
0.2mA |
1mA |
||
|
编程（仪表显示值） |
||||||
|
电压 |
0.1mV |
1mV |
0.1mV |
1mV |
||
|
电流 |
0.1mA |
1mA |
0.1mA |
1mA |
||
|
回读（仪表显示值） |
||||||
|
电压 |
0.1mV |
1mV |
0.1mV |
1mV |
||
|
电流 |
0.1mA |
1mA |
0.1mA |
1mA |
||
|
过压保护（OVP）±（输出的%偏置） |
||||||
|
编程精度 |
0.20%+0.5V |
不适用 |
0.20%+0.5V |
不适用 |
||
|
激活时间（发生过压保护或过流保护后，输出开始回落的平均时间） |
||||||
|
过压保护（OVP） |
<10ms |
不适用 |
<10ms |
不适用 |
||
|
命令处理时间 |
||||||
|
<100ms |
||||||
|
进入总偏置1%的向上/向下编程稳定时间 |
||||||
|
向上满载 |
50ms |
21ms |
50ms |
21ms |
||
|
向上空载 |
20ms |
20ms |
20ms |
20ms |
||
|
向下满载 |
45 |
13ms |
45 |
13ms |
||
|
向下空载 |
400ms |
200ms |
400ms |
200ms |
||
|
I/O端口 |
||||||
|
USB/LAN |
||||||
|
重量 |
||||||
|
约9Kg |
约11Kg |
|||||
|
总体尺寸（深×宽×高） |
||||||
|
371.5*213*88单位：mm |
441.5*213*88单位：mm |
|||||
|
型号 |
DH1766-3 |
DH1766A-1 |
||||
|
1 |
2 |
3 |
1 |
2 |
3 |
|
|
功率输出 |
378W |
210W |
||||
|
额定直流输出（0℃至40℃）
|
0~60V |
0~60V |
0~6V |
0~32V |
0~32V |
0~6V |
|
0~3A |
0~3A |
0~3A |
0~3A |
0~3A |
0~3A |
|
|
串联模式电压 |
120V |
不适用 |
64V |
不适用 |
||
|
并联模式电流 |
6A |
不适用 |
6A |
不适用 |
||
|
负载调整率±（输出的%+偏置） |
||||||
|
电压 |
<0.01%+3mV |
<0.01%+3mV |
||||
|
电流 |
<0.01%+6mA |
<0.02%+3mA |
<0.01%+3mA |
<0.02%+3mA |
||
|
电源调整率±（输出的%+偏置） |
||||||
|
电压 |
<0.01%+1mV |
<0.01%+3mV |
<0.01%+1mV |
<0.01%+3mV |
||
|
电流 |
<0.01%+3mA |
<0.02%+3mA |
<0.01%+1mA |
<0.02%+3mA |
||
|
输出纹波和噪声（20Hz至20MHz） |
||||||
|
电压 |
<1mVrms/10mVpp |
<1mVrms/10mVpp |
<1mVrms/10mVpp |
<1mVrms/10mVpp |
||
|
电流 |
<3mArms |
<3mArms |
<3mArms |
<3mArms |
||
|
12个月内的精度（25℃±5℃）编程精度±（输出的%+偏置） |
||||||
|
电压 |
<0.02%+20mV |
<0.03%+10mV |
<0.01%+20mV |
<0.03%+10mV |
||
|
电流 |
<0.05%+20mA |
<0.05%+50mA |
<0.05%+50mA |
<0.05%+50mA |
||
|
回读精度±（输出的%+偏置） |
||||||
|
电压 |
<0.02%+20mV |
<0.03%+10mV |
<0.02%+20mV |
<0.03%+10mV |
||
|
电流 |
<0.1%+20mA |
<0.1%+50mA |
<0.1%+50mA |
<0.1%+50mA |
||
|
编程分辨率 |
||||||
|
电压 |
1.5mV |
5mV |
10mV |
5mV |
||
|
电流 |
0.1mA |
1mA |
1mA |
1mA |
||
|
回读分辨率 |
||||||
|
电压 |
1.5mV |
5mV |
10mV |
5mV |
||
|
电流 |
0.1mA |
1mA |
1mA |
1mA |
||
|
编程（仪表显示值） |
||||||
|
电压 |
0.1mV |
1mV |
10mV |
5mV |
||
|
电流 |
0.1mA |
1mA |
1mA |
1mA |
||
|
回读（仪表显示值） |
||||||
|
电压 |
0.1mV |
1mV |
10mV |
1mV |
||
|
电流 |
0.1mA |
1mA |
1mA |
1mA |
||
|
过压保护（OVP）±（输出的%偏置） |
||||||
|
编程精度 |
0.50%+1.0V |
不适用 |
|
|
||
|
激活时间（发生过压保护或过流保护后，输出开始回落的平均时间） |
||||||
|
过压保护（OVP） |
<10ms |
不适用 |
|
|
||
|
命令处理时间 |
||||||
|
<100ms |
<10ms |
|||||
|
进入总偏置1%的向上/向下编程稳定时间 |
||||||
|
向上满载 |
50ms |
21ms |
50ms |
21ms |
||
|
向上空载 |
20ms |
20ms |
20ms |
20ms |
||
|
向下满载 |
45 |
13ms |
45 |
13ms |
||
|
向下空载 |
800ms |
200ms |
400ms |
200ms |
||
|
I/O端口 |
||||||
|
USB/LAN |
||||||
|
重量 |
||||||
|
约11Kg |
约9Kg |
|||||
|
总体尺寸（深×宽×高） |
||||||
|
441.5*213*88单位：mm |
371.5*213*88单位：mm |
|||||
