大华DH1798系列宽范围可编程直流电源DH1798-1 DH1798B-1 DH1798-2 DH1798B-2 DH1798-3 DH1798-4
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
输出电压范围从0~40V到0~600V,单机功率1~3KW，可自定义编程，采用标准1U/2U机箱，便于上架使用。
产品特点
- 恒功率，拥有更宽的输出电压电流范围
- 高精度及分辨率可达1mV/1mV；
- 低纹波噪声最小仅30mVp-p
- 高亮度OLED显示屏，视角范围大，显示分辨率高；
- CV/CC模式自动切换，无需手动设置。
- 内置硬件过压保护电路，具有过压、过流、过热等保护功能。
- 标配LAN，USB，GPIB接口，选配RS485或RS232接口
- 支持远端电压补偿，远距离使用时，也能提供高精度的输出

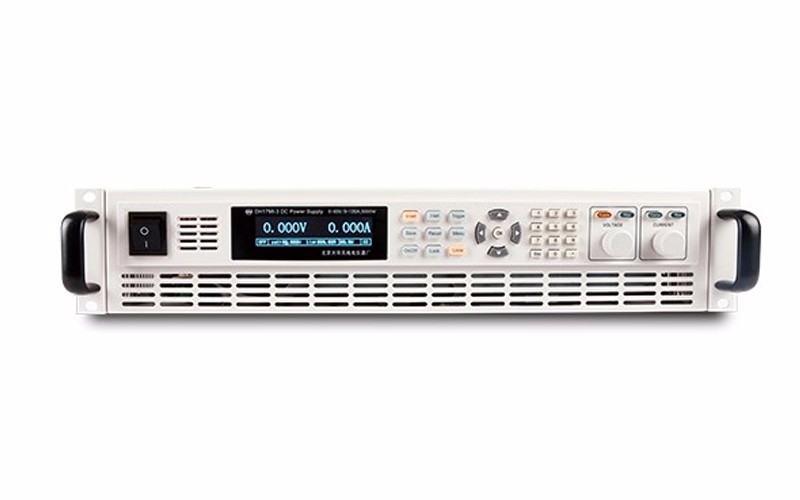

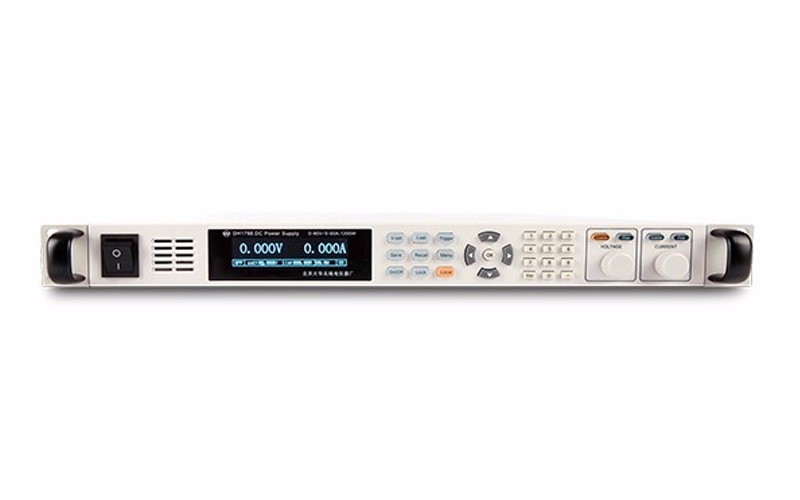

- 高功率密度，1U/2U标准机架尺寸
- DH1798全系列产品均可定制为双极型电源，适用于电机、汽车雨刷器、玻璃升降器等老化测试

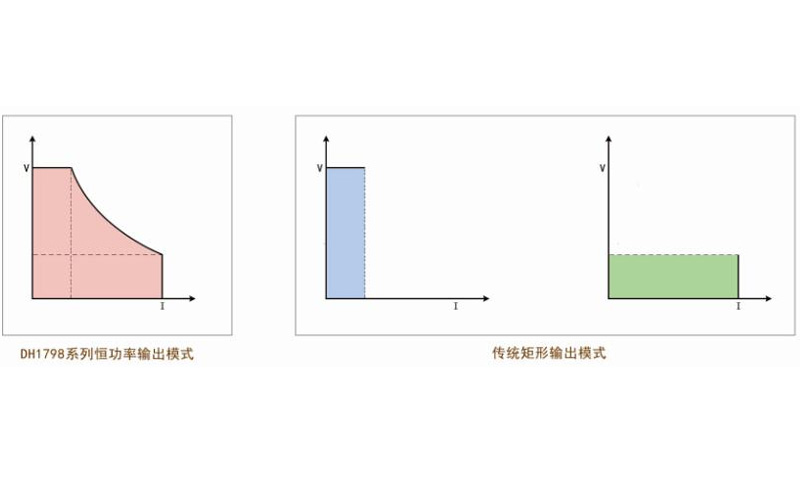

宽范围的自动量程输出
在恒定输出功率限制下，电压电流量程自动切换，可实现在小电流时输出大电压，在小电压时输出大电流，提供了更宽的输出范围，一台电源即可实现多种电压电流的组合，极大地提高了电源的利用率。

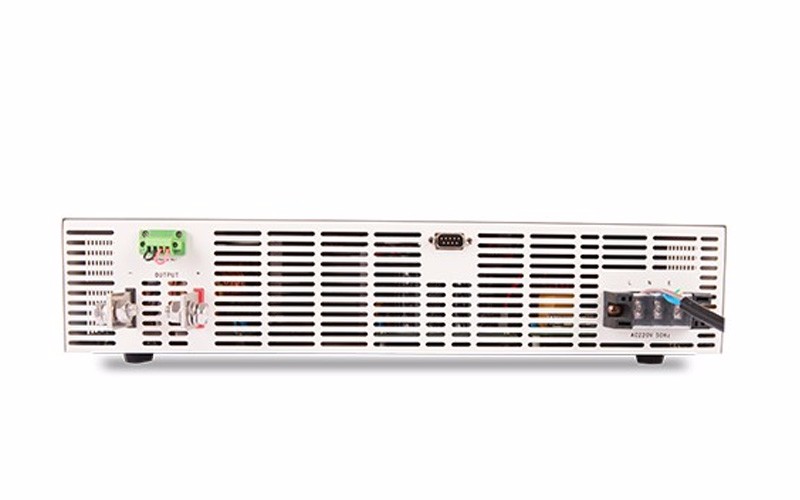

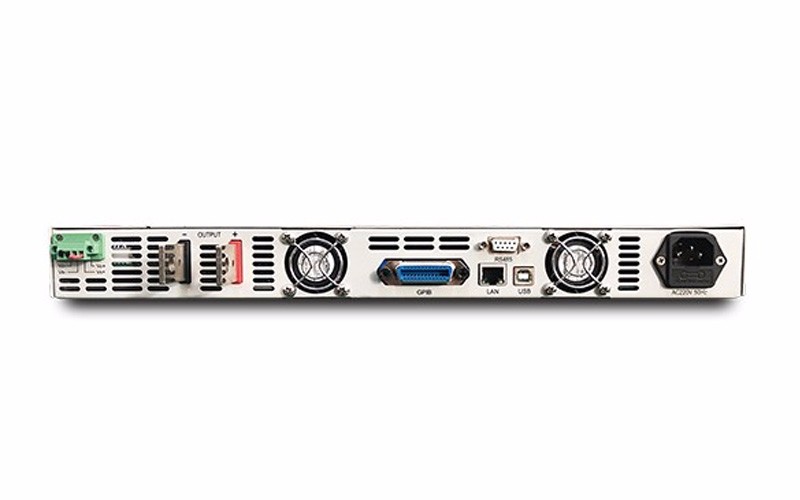

丰富的I/O接口
DH1798系列电源标配LAN，USB，GPIB接口，选配RS485或RS232接口，支持标准的SPCI指令集，让您在系统测试使用时更加方便灵活。
多重保护功能，安全可靠
内置硬件过压保护，反应速度更快，过压值可自定义设置，当电源输出电压高于设定的保护值时，迅速将电源输出切断，使您能更加放心的使用。同时具有过流、过温保护等功能，完美的保护您的负载。
支持远端感测，电压补偿
DH1798系列配有远端补偿端子接口，可直接连接负载，补偿连接线较长时产生的部分压降，确保负载能够获得精准的电压值。
配置选型
|
型号 |
DH1798B-1 |
DH1798B-2 |
DH1798-1 |
DH1798-2 |
|
|
输出 |
输出功率（W） |
800 |
800 |
1200 |
1200 |
|
输出电压（0~V） |
80 |
150 |
80 |
150 |
|
|
输出电流（0~A） |
60 |
30 |
60 |
30 |
|
|
恒压特性 |
源效应①（mV） |
0.02%+2 |
0.02%+20 |
0.02%+2 |
0.02%+20 |
|
负载效应（mV） |
0.01%+10 |
0.05%+30 |
0.01%+10 |
0.05%+30 |
|
|
纹波与噪声 单位：mV（rms） |
5 |
10 |
5 |
10 |
|
|
纹波与噪声②单位：mV（P-P） |
30 |
60 |
30 |
60 |
|
|
设定值精度③（mV） |
0.02%+30 |
0.05%+30 |
0.02%+30 |
0.05%+30 |
|
|
设定值分辨率（mV） |
1 |
1 |
1 |
1 |
|
|
回读值精度（mV） |
0.02%+30 |
0.05%+30 |
0.02%+30 |
0.05%+30 |
|
|
回读值分辨率（mV） |
1 |
1 |
1 |
1 |
|
|
恒流特性 |
源效应①（mA） |
0.02%+2 |
0.02%+10 |
0.02%+2 |
0.02%+10 |
|
负载效应（mA） |
0.1%+10 |
0.1%+30 |
0.1%+10 |
0.1%+30 |
|
|
纹波与噪声 单位：mA（rms） |
40 |
40 |
40 |
40 |
|
|
设定值精度③（mA） |
0.1%+60 |
0.2%+30 |
0.1%+60 |
0.2%+30 |
|
|
设定值分辨率（mA） |
1 |
1 |
1 |
1 |
|
|
回读值精度（mA） |
0.1%+60 |
0.2%+30 |
0.1%+60 |
0.2%+30 |
|
|
回读值分辨率（mA） |
1 |
1 |
1 |
1 |
|
|
工作温度及湿度范围 |
0~40℃；5~80%RH |
||||
|
储存温度及湿度范围 |
-40~60℃；5~80%RH，无结露 |
||||
|
通讯 |
GPIB、USB、LAN、RS485（可选配RS232） |
||||
|
输入电源 |
85-265VAC;47-63Hz |
||||
|
外形尺寸（H*W*D mm） |
44*482*465.5（不含把手） |
||||
|
重量（Kg） |
≤9Kg |
||||
|
型号 |
DH1798-3 |
DH1798-4 |
DH1798-5 |
DH1798-6 |
DH1798-7 |
|
|
输出 |
输出功率（W） |
2400 |
2400 |
2400 |
2400 |
2400 |
|
输出电压（0~V） |
40 |
80 |
160 |
320 |
600 |
|
|
输出电流（0~A） |
180 |
120 |
60 |
30 |
15 |
|
|
恒压特性 |
源效应①（mV） |
0.02%+20 |
0.02%+20 |
0.02%+20 |
0.02%+20 |
0.02%+20 |
|
负载效应（mV） |
0.05%+30 |
0.05%+30 |
0.05%+60 |
0.05%+120 |
0.05%+150 |
|
|
纹波与噪声 单位：mV（rms） |
10 |
15 |
20 |
35 |
60 |
|
|
纹波与噪声②单位：mV（P-P） |
40 |
80 |
80 |
100 |
300 |
|
|
设定值精度③（mV） |
0.05%+30 |
0.05%+30 |
0.05%+30 |
0.05%+160 |
0.05%+300 |
|
|
设定值分辨率（mV） |
1 |
1 |
1 |
1 |
1 |
|
|
回读值精度（mV） |
0.05%+30 |
0.05%+30 |
0.05%+30 |
0.05%+160 |
0.05%+300 |
|
|
回读值分辨率（mV） |
1 |
1 |
1 |
1 |
1 |
|
|
恒流特性 |
源效应①（mA） |
0.02%+10 |
0.02%+10 |
0.02%+10 |
0.05%+10 |
0.05%+10 |
|
负载效应（mA） |
0.2%+30 |
0.2%+30 |
0.2%+15 |
0.2%+30 |
0.2%+60 |
|
|
纹波与噪声 单位：mA（rms） |
180 |
120 |
60 |
30 |
15 |
|
|
设定值精度③（mA） |
0.2%+180 |
0.2%+120 |
0.2%+60 |
0.2%+30 |
0.2%+30 |
|
|
设定值分辨率（mA） |
3 |
2 |
1 |
1 |
1 |
|
|
回读值精度（mA） |
0.2%+180 |
0.2%+120 |
0.2%+60 |
0.2%+30 |
0.2%+30 |
|
|
回读值分辨率（mA） |
1 |
1 |
1 |
1 |
1 |
|
|
工作温度及湿度范围 |
0~40℃；5~80%RH |
|||||
|
储存温度及湿度范围 |
-40~60℃；5~80%RH，无结露 |
|||||
|
通讯 |
GPIB、USB、LAN、RS485（可选配RS232） |
|||||
|
输入电源 |
85-265VAC;47-63Hz |
|||||
|
外形尺寸（H*W*D mm） |
88*482.5*564.5（不含把手） |
|||||
|
重量（Kg） |
≤18Kg |
|||||
|
型号 |
DH1798-8 |
DH1798-9 |
DH1798-10 |
DH1798-11 |
DH1798-12 |
|
|
输出 |
输出功率（W） |
3000 |
3000 |
3000 |
3000 |
2400 |
|
输出电压（0~V） |
40 |
80 |
160 |
320 |
600 |
|
|
输出电流（0~A） |
180 |
120 |
60 |
30 |
15 |
|
|
恒压特性 |
源效应①（mV） |
0.02%+20 |
0.02%+20 |
0.02%+20 |
0.02%+20 |
0.02%+20 |
|
负载效应（mV） |
0.05%+30 |
0.05%+30 |
0.05%+60 |
0.05%+120 |
0.05%+150 |
|
|
纹波与噪声 单位：mV（rms） |
10 |
15 |
20 |
35 |
60 |
|
|
纹波与噪声②单位：mV（P-P） |
40 |
80 |
80 |
100 |
300 |
|
|
设定值精度③（mV） |
0.05%+30 |
0.05%+30 |
0.05%+30 |
0.05%+160 |
0.05%+300 |
|
|
设定值分辨率（mV） |
1 |
2 |
3 |
5 |
10 |
|
|
回读值精度（mV） |
0.05%+30 |
0.05%+30 |
0.05%+30 |
0.05%+160 |
0.05%+300 |
|
|
回读值分辨率（mV） |
1 |
1 |
1 |
1 |
1 |
|
|
恒流特性 |
源效应①（mA） |
0.02%+10 |
0.02%+10 |
0.02%+10 |
0.05%+10 |
0.05%+10 |
|
负载效应（mA） |
0.2%+30 |
0.2%+30 |
0.2%+15 |
0.2%+30 |
0.2%+60 |
|
|
纹波与噪声 单位：mA（rms） |
180 |
120 |
60 |
30 |
15 |
|
|
设定值精度③（mA） |
0.2%+180 |
0.2%+120 |
0.2%+60 |
0.2%+30 |
0.2%+30 |
|
|
设定值分辨率（mA） |
3 |
2 |
1 |
1 |
1 |
|
|
回读值精度（mA） |
0.2%+180 |
0.2%+120 |
0.2%+60 |
0.2%+30 |
0.2%+30 |
|
|
回读值分辨率（mA） |
1 |
1 |
1 |
1 |
1 |
|
|
工作温度及湿度范围 |
0~40℃；5~80%RH |
|||||
|
储存温度及湿度范围 |
-40~60℃；5~80%RH，无结露 |
|||||
|
通讯 |
GPIB、USB、LAN、RS485（可选配RS232） |
|||||
|
输入电源 |
85-265VAC;47-63Hz |
|||||
|
外形尺寸（H*W*D mm） |
88*482.5*564.5（不含把手） |
|||||
|
重量（Kg） |
≤18Kg |
|||||
注：（1）测量范围为交流输入标称额定值的±10%。
（2）对于均方根噪声，从20Hz到300kHz，对于峰-峰值噪声，从20Hz到20MHz。
（3）预热30分钟后，温度为23℃±5℃时测量。
