大华DH1799系列可编程系统直流电源
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
可编程直流稳压稳流电源单机输出电压范围从0~6V到0~600V,输出电流范围从0~2.6A到0~180A，包含12种型号，输出功率均为1500W,均采用标准1U机箱，便于上架使用，为客户节省空间。
产品特点
- 全系列提供24款机型可选，功率覆盖1500W和750W，电压电流最高600V180A
- 高精度及分辨率可达1mV/1mV；
- 低纹波噪声最小仅40mVp-p；
- 高亮度OLED显示屏，视角范围大，显示分辨率高；
- 支持LIST序列编程；
- 标配LAN、USB、GPIB和模拟接口，方便您系统连接;
- 支持两台串联四台并联，方便扩展功率，串并联使用时，与单台具有相同的动态特性;
- 内置可调硬件过压保护电路，响应速度更快，更加安全可靠;
- 抗干扰能力强，电磁兼容性好;
- 支持远端电压补偿，远距离使用时，也能提供高精度的输出;
- 1U超薄体积；
- B系列可任意两款型号组合成单台双通道电源;

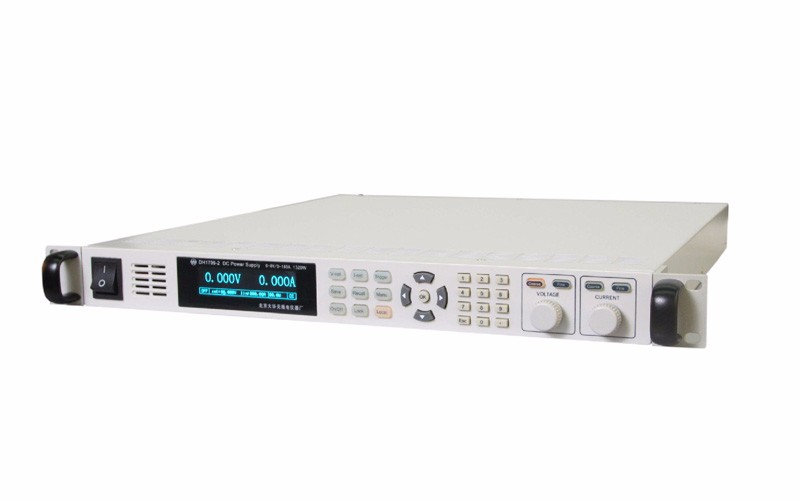

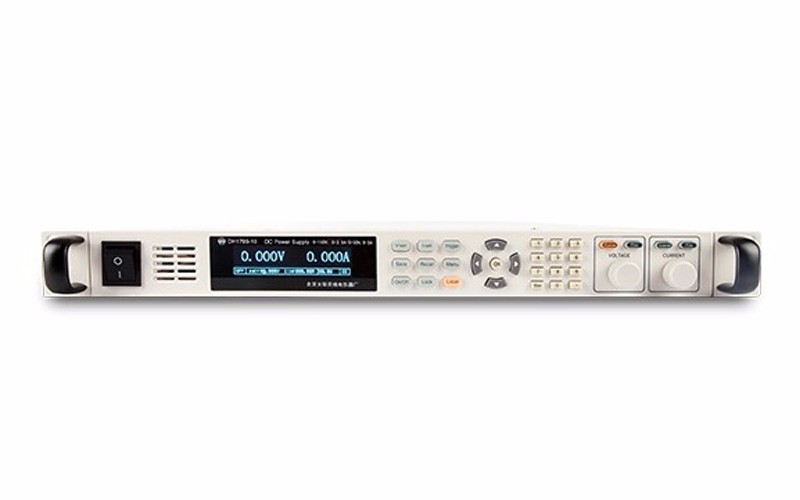

美观方便的前面板设计
前面板采用高亮度OLED显示屏，可同时显示电压电流预置值和回读值，按键配有指示灯，输出状态 一目了然。同时设置了粗调/细调旋钮和数字按键，电压电流设置更加快捷简单。
多重保护功能
内置可调硬件过压保护，过压值可自定义设置，当电源输出电压高于设定的保护值时，迅速将电源输出切断，与常规的软件过压保护比，硬件过压保护能更好的保护负载，使您能更加安心的使用。同时具有过流、过温保护等功能完美的保护您的负载。

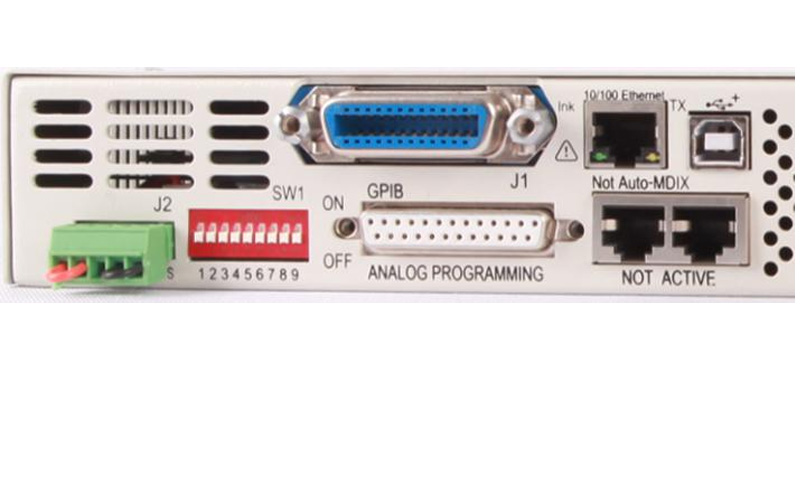

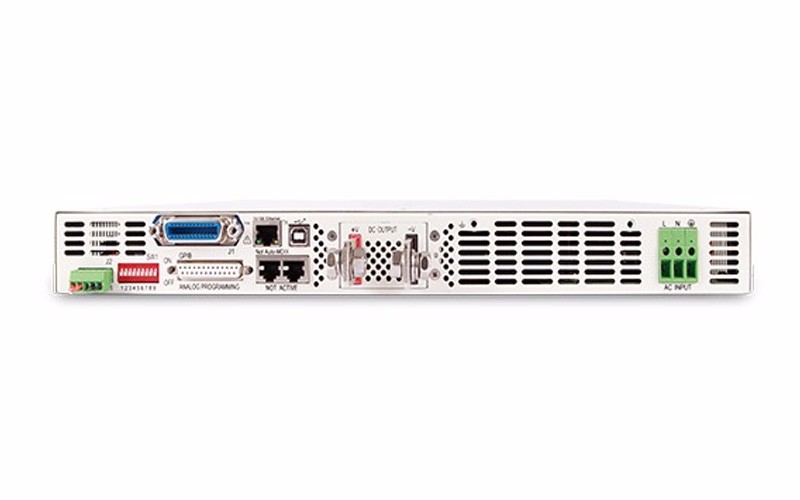

丰富的I/O接口
标配LAN、USB、GPIB和模拟通讯接口，支持标准的SPCI指令集，无需额外定制，丰富的I/O接口让您在系统测试使用时更加的方便灵活。
可灵活串并联使用
采用紧凑型（1U）机箱，提供750W和1500W可编程直流输出，6V到600V的输出电压和1.3A到180A的输出电流，满足您更高输出功率的需求，另外还可以串并联使用，支持同型号两台串联和四台并联工作，总功率可达6kW以上，极大的提高了电源的利用率。
配置选型
|
型号 |
DH1799-1 |
DH1799-2 |
DH1799-3 |
DH1799-4 |
DH1799-5 |
DH1799-6 |
|
|
输出 |
输出功率（W） |
1080 |
1320 |
1500 |
1520 |
1500 |
1520 |
|
输出电压（V） |
6 |
8 |
12.5 |
20 |
30 |
40 |
|
|
输出电流 （A） |
180 |
165 |
120 |
76 |
50 |
38 |
|
|
恒压特性
|
源效应①（mV） |
2.6 |
2.8 |
3.25 |
4 |
5 |
6 |
|
负载效应②（mV） |
2.6 |
2.8 |
3.25 |
4 |
5 |
6 |
|
|
纹波与噪声③ 单位：mV（rms） |
8 |
8 |
8 |
8 |
8 |
8 |
|
|
纹波与噪声 单位：mV（P-P） |
60 |
60 |
60 |
60 |
60 |
60 |
|
|
设定值精度（mV） |
0.05%F.S.+3 |
0.05%F.S.+4 |
0.05%F.S.+6.25 |
0.05%F.S.+10 |
0.05%F.S.+15 |
0.05%F.S.+20 |
|
|
设定值分辨率（mV） |
0.72 |
0.96 |
1.5 |
2.4 |
3.6 |
4.8 |
|
|
回读值精度（mV） |
0.1%F.S+6 |
0.1%F.S.+8 |
0.1%F.S.+12.25 |
0.1%F.S.+20 |
0.1%F.S.+30 |
0.1%F.S.+40 |
|
|
回读值分辨率（mV） |
0.72 |
0.96 |
1.5 |
2.4 |
3.6 |
4.8 |
|
|
恒流特性
|
源效应①（mA） |
20 |
18.5 |
14 |
9.6 |
7 |
5.8 |
|
负载效应②（mA） |
41 |
38 |
29 |
20.2 |
15 |
12.6 |
|
|
纹波与噪声③ 单位：mA（rms） |
360 |
330 |
240 |
152 |
125 |
95 |
|
|
设定值精度（mA） |
0.1%F.S+180 |
0.1%F.S.+165 |
0.1%F.S.+120 |
0.1%F.S.+76 |
0.1%F.S.+50 |
0.1%F.S.+38 |
|
|
设定值分辨率（mA） |
21.6 |
19.8 |
14.4 |
9.12 |
6 |
4.6 |
|
|
回读值精度（mA） |
0.1%F.S+540 |
0.1%F.S.+495 |
0.1%F.S.+300 |
0.1%F.S.+228 |
0.1%F.S.+150 |
0.1%F.S.+114 |
|
|
回读值分辨率（mA） |
21.6 |
19.8 |
14.4 |
9.12 |
6 |
4.6 |
|
|
保护特性 |
输出过压保护（V） |
0.5~7.5 |
0.5~10 |
1~15 |
1~24 |
2~36 |
2~44 |
|
输入过流保护 |
有 |
||||||
|
输入过压保护 |
有 |
||||||
|
输入过压恢复 |
有 |
||||||
|
输入欠压保护 |
有 |
||||||
|
输入欠压恢复 |
有 |
||||||
|
过温保护 |
有 |
||||||
|
工作温度及温度范围 |
0~40℃ ；25%~80%RH |
||||||
|
储存温度及湿度范围 |
-40~60℃ ；10%~80%RH,无结露 |
||||||
|
仪器可靠性指标 |
MTBF（0）≥8000小时 |
||||||
|
控制方式 |
远程/本地控制 |
||||||
|
通讯 |
GPIB、USB、LAN（可选配RS232、RS485） |
||||||
|
引用指标 |
GJB3947A-2009/GJB151B-2013 |
||||||
|
输入电源 |
85-265VAC;47-63Hz |
||||||
|
外形尺寸（H*W*D mm） |
44*481*475.5（不含把手） |
||||||
|
重量（Kg） |
≤8.6Kg |
||||||
|
型号 |
DH1799-7 |
DH1799-8 |
DH1799-9 |
DH1799-10 |
DH1799-11 |
DH1799-12 |
|
|
输出 |
输出功率（W） |
1500 |
1520 |
1500 |
1500 |
1500 |
1560 |
|
输出电压（V） |
60 |
80 |
100 |
150 |
300 |
600 |
|
|
输出电流 （A） |
25 |
19 |
15 |
10 |
5 |
2.6 |
|
|
恒压特性
|
源效应①（mV） |
8 |
10 |
12 |
17 |
32 |
62 |
|
负载效应②（mV） |
8 |
10 |
12 |
17 |
32 |
62 |
|
|
纹波与噪声③ 单位：mV（rms） |
8 |
8 |
8 |
12 |
20 |
60 |
|
|
纹波与噪声 单位：mV（P-P） |
60 |
80 |
80 |
100 |
150 |
300 |
|
|
设定值精度（mV） |
0.05%F.S.+30 |
0.05%F.S.+40 |
0.05%F.S.+50 |
0.05%F.S.+75 |
0.05%F.S.+150 |
0.05%F.S.+300 |
|
|
设定值分辨率（mV） |
7.2 |
9.6 |
12 |
18 |
36 |
72 |
|
|
回读值精度（mV） |
0.1%F.S+60 |
0.1%F.S.+80 |
0.1%F.S.+100 |
0.1%F.S.+150 |
0.1%F.S.+300 |
0.1%F.S.+600 |
|
|
回读值分辨率（mV） |
7.2 |
9.6 |
12 |
24 |
36 |
72 |
|
|
恒流特性
|
源效应①（mA） |
4.5 |
3.9 |
3.5 |
3 |
2.5 |
2.26 |
|
负载效应②（mA） |
10 |
8.8 |
8 |
7 |
6 |
5.5 |
|
|
纹波与噪声③ 单位：mA（rms） |
75 |
57 |
45 |
35 |
25 |
12 |
|
|
设定值精度（mA） |
0.1%F.S+25 |
0.1%F.S.+19 |
0.1%F.S.+15 |
0.1%F.S.+10 |
0.1%F.S.+5 |
0.1%F.S.+2.6 |
|
|
设定值分辨率（mA） |
3 |
2.28 |
1.8 |
1.2 |
0.6 |
0.312 |
|
|
回读值精度（mA） |
0.1%F.S+75 |
0.1%F.S.+57 |
0.1%F.S.+45 |
0.1%F.S.+30 |
0.1%F.S.+15 |
0.1%F.S.+7.8 |
|
|
回读值分辨率（mA） |
3 |
2.28 |
1.8 |
1.2 |
0.6 |
0.312 |
|
|
保护特性 |
输出过压保护（V） |
5~66 |
5~88 |
5~110 |
5~165 |
5~330 |
5~660 |
|
输入过流保护 |
有 |
||||||
|
输入过压保护 |
有 |
||||||
|
输入过压恢复 |
有 |
||||||
|
输入欠压保护 |
有 |
||||||
|
输入欠压恢复 |
有 |
||||||
|
过温保护 |
有 |
||||||
|
工作温度及温度范围 |
0~40℃ ；25%~80%RH |
||||||
|
储存温度及湿度范围 |
-40~60℃ ；10%~80%RH,无结露 |
||||||
|
仪器可靠性指标 |
MTBF（0）≥8000小时 |
||||||
|
控制方式 |
远程/本地控制 |
||||||
|
通讯 |
GPIB、USB、LAN（可选配RS232、RS485） |
||||||
|
引用指标 |
GJB3947A-2009/GJB151B-2013 |
||||||
|
输入电源 |
85-265VAC;47-63Hz |
||||||
|
外形尺寸（H*W*D mm） |
44*481*475.5（不含把手） |
||||||
|
重量（Kg） |
≤8.6Kg |
||||||
|
型号 |
DH1799B-1 |
DH1799B-2 |
DH1799B-3 |
DH1799B-4 |
DH1799B-5 |
DH1799B-6 |
|
|
输出 |
输出功率（W） |
600 |
720 |
750 |
760 |
750 |
760 |
|
输出电压（V） |
6 |
8 |
12.5 |
20 |
30 |
40 |
|
|
输出电流 （A） |
100 |
90 |
60 |
38 |
25 |
19 |
|
|
恒压特性
|
源效应①（mV） |
2.6 |
2.8 |
3.25 |
4 |
5 |
6 |
|
负载效应②（mV） |
2.6 |
2.8 |
3.25 |
4 |
5 |
6 |
|
|
纹波与噪声③ 单位：mV（rms） |
8 |
8 |
8 |
8 |
8 |
8 |
|
|
纹波与噪声 单位：mV（P-P） |
60 |
60 |
60 |
60 |
60 |
60 |
|
|
设定值精度（mV） |
0.05%F.S.+3 |
0.05%F.S.+4 |
0.05%F.S.+6.25 |
0.05%F.S.+10 |
0.05%F.S.+15 |
0.05%F.S.+20 |
|
|
设定值分辨率（mV） |
0.72 |
0.96 |
1.5 |
2.4 |
3.6 |
4.8 |
|
|
回读值精度（mV） |
0.1%F.S+6 |
0.1%F.S.+8 |
0.1%F.S.+12.25 |
0.1%F.S.+20 |
0.1%F.S.+30 |
0.1%F.S.+40 |
|
|
回读值分辨率（mV） |
0.72 |
0.96 |
1.5 |
2.4 |
3.6 |
4.8 |
|
|
恒流特性
|
源效应①（mA） |
12 |
11 |
8 |
5.8 |
4.5 |
3.9 |
|
负载效应②（mA） |
25 |
23 |
17 |
12.6 |
10 |
8.8 |
|
|
纹波与噪声③ 单位：mA（rms） |
200 |
180 |
120 |
76 |
63 |
48 |
|
|
设定值精度（mA） |
0.1%F.S+100 |
0.1%F.S.+90 |
0.1%F.S.+60 |
0.1%F.S.+38 |
0.1%F.S.+25 |
0.1%F.S.+19 |
|
|
设定值分辨率（mA） |
12 |
10.8 |
7.2 |
4.56 |
3 |
2.3 |
|
|
回读值精度（mA） |
0.1%F.S+300 |
0.1%F.S.+270 |
0.1%F.S.+180 |
0.1%F.S.+114 |
0.1%F.S.+75 |
0.1%F.S.+57 |
|
|
回读值分辨率（mA） |
21.6 |
10.8 |
7.2 |
4.56 |
3 |
2.3 |
|
|
保护特性 |
输出过压保护（V） |
0.5~7.5 |
0.5~10 |
1~15 |
1~24 |
2~36 |
2~44 |
|
输入过流保护 |
有 |
||||||
|
输入过压保护 |
有 |
||||||
|
输入过压恢复 |
有 |
||||||
|
输入欠压保护 |
有 |
||||||
|
输入欠压恢复 |
有 |
||||||
|
过温保护 |
有 |
||||||
|
工作温度及温度范围 |
0~40℃ ；25%~80%RH,无结露 |
||||||
|
储存温度及湿度范围 |
-40~70℃ ；10%~80%RH,无结露 |
||||||
|
仪器可靠性指标 |
MTBF（0）≥8000小时 |
||||||
|
控制方式 |
远程/本地控制 |
||||||
|
通讯 |
GPIB、USB、LAN（可选配RS232、RS485） |
||||||
|
引用指标 |
GJB3947A-2009/GJB151B-2013 |
||||||
|
输入电源 |
85-265VAC;47-63Hz |
||||||
|
外形尺寸（H*W*D mm） |
44*481*475.5（不含把手） |
||||||
|
重量（Kg） |
≤8.6Kg |
||||||
|
型号 |
DH1799B-7 |
DH1799B-8 |
DH1799B-9 |
DH1799B-10 |
DH1799B-11 |
DH1799B-12 |
|
|
输出 |
输出功率（W） |
750 |
760 |
750 |
760 |
750 |
760 |
|
输出电压（V） |
60 |
80 |
100 |
150 |
300 |
600 |
|
|
输出电流 （A） |
12.5 |
9.5 |
7.5 |
5 |
2.5 |
1.3 |
|
|
恒压特性 |
源效应①（mV） |
8 |
10 |
12 |
17 |
32 |
62 |
|
负载效应②（mV） |
2.6 |
10 |
12 |
17 |
32 |
62 |
|
|
纹波与噪声③ 单位：mV（rms） |
8 |
8 |
8 |
12 |
20 |
60 |
|
|
纹波与噪声 单位：mV（P-P） |
60 |
80 |
80 |
100 |
150 |
300 |
|
|
设定值精度（mV） |
0.05%F.S.+30 |
0.05%F.S.+40 |
0.05%F.S.+50 |
0.05%F.S.+75 |
0.05%F.S.+150 |
0.05%F.S.+300 |
|
|
设定值分辨率（mV） |
7.2 |
9.6 |
12 |
18 |
36 |
72 |
|
|
回读值精度（mV） |
0.1%F.S+60 |
0.1%F.S.+80 |
0.1%F.S.+100 |
0.1%F.S.+150 |
0.1%F.S.+300 |
0.1%F.S.+600 |
|
|
回读值分辨率（mV） |
7.2 |
9.6 |
12 |
18 |
36 |
72 |
|
|
恒流特性 |
源效应①（mA） |
3.25 |
2.95 |
2.75 |
2.5 |
2.25 |
2.13 |
|
负载效应②（mA） |
7.5 |
6.9 |
6.5 |
6 |
5.5 |
5.26 |
|
|
纹波与噪声③ 单位：mA（rms） |
38 |
29 |
23 |
18 |
13 |
8 |
|
|
设定值精度（mA） |
0.1%F.S+12.5 |
0.1%F.S.+9.5 |
0.1%F.S.+7.5 |
0.1%F.S.+5 |
0.1%F.S.+2.5 |
0.1%F.S.+1.3 |
|
|
设定值分辨率（mA） |
1.5 |
1.14 |
0.9 |
0.6 |
0.3 |
0.156 |
|
|
回读值精度（mA） |
0.1%F.S+37.5 |
0.1%F.S.+28.5 |
0.1%F.S.+22.5 |
0.1%F.S.+15 |
0.1%F.S.+7.5 |
0.1%F.S.+3.9 |
|
|
回读值分辨率（mA） |
1.5 |
1.14 |
0.9 |
0.6 |
0.3 |
0.156 |
|
|
保护特性 |
输出过压保护（V） |
5~66 |
5~88 |
5~110 |
5~165 |
5~330 |
5~660 |
|
输入过流保护 |
有 |
||||||
|
输入过压保护 |
有 |
||||||
|
输入过压恢复 |
有 |
||||||
|
输入欠压保护 |
有 |
||||||
|
输入欠压恢复 |
有 |
||||||
|
过温保护 |
有 |
||||||
|
工作温度及温度范围 |
0~40℃ ；25%~80%RH |
||||||
|
储存温度及湿度范围 |
-40~70℃ ；10%~80%RH,无结露 |
||||||
|
仪器可靠性指标 |
MTBF（0）≥8000小时 |
||||||
|
控制方式 |
远程/本地控制 |
||||||
|
通讯 |
GPIB、USB、LAN（可选配RS232、RS485） |
||||||
|
引用指标 |
GJB3947A-2009/GJB151B-2013 |
||||||
|
输入电源 |
85-265VAC;47-63Hz |
||||||
|
外形尺寸（H*W*D mm） |
44*481*475.5（不含把手） |
||||||
|
重量（Kg） |
≤8.6Kg |
||||||
注：（1）输入变化为85-132VSAC或170-265VAC
（2）负载从10%-90%变化
（3）四位半电压表，满载
