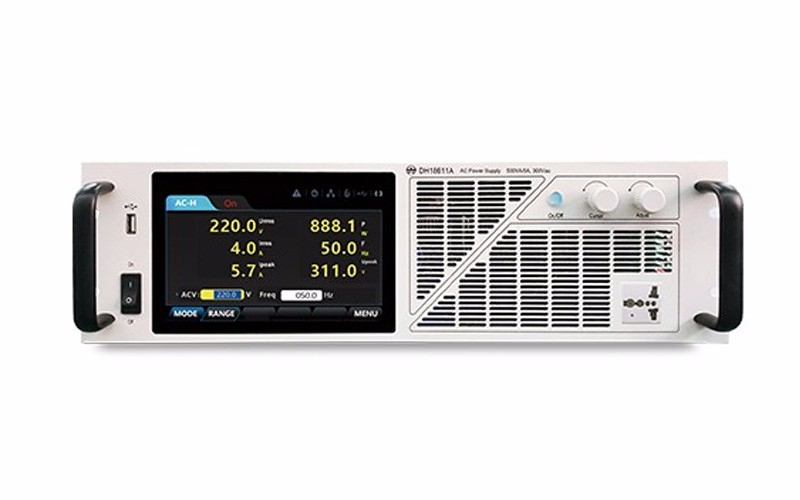

大华DH18600系列可编程交流电源DH18611 DH18612 DH18613 DH18614

DH18600系列是一款性能卓越的交流稳压电源，采用PWM变频方式，实现了高水平高效率，体积小重量轻等特点。该系列采用7寸高清触摸显示屏，标准的机架尺寸。可提供稳定的输出电压，并可测量电压、电流、功率、功率因数、峰值系数等多种数据，具有AC/DC/AC+DC三种输出模式，功能更强大，同时还具有储存功能和完善的保护功能，为您提供高可靠性的电源

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

产品概述
配置选型

产品特点

7寸高清触摸显示屏
多种输出模式AC,DC,AC+DC
可调的输出频率，范围0~500Hz
更宽的输入范围，85~250Vac
可储存和调用多组电压和频率
可测量电压、电流、功率等多种数据
自定义电压、电流、频率的上下限，防止误操作
远端测量功能
输入欠压/过压保护，过热保护，输出过载保护
标配RS232和LAN接口
可设定输出ON相位，测试冲击电流

配置选型

型号		DH18611	DH18612	DH18613	DH18614
额定输入	电压	90~250
	相数	单相
	频率	47~63Hz
	视在频率	约700KVA	约1.4KVA	约2.1KVA	约2.8KVA
	功率因数	0.95	0.95	0.97	0.97
额定输出AC	电压	1~150/2~300V（输出100V/200V量程）③
	最大电流④	5A/2.5A	10A/5A	15A/7.5A	20A/10A
	相数	单相
	功率容量	500KVA	1KVA	1.5KVA	2KVA
	最大峰值电流⑤	最大电流（有效值）的4倍
	负载功率因数	0~1（超前或延迟）④
	频率	1~500Hz（④⑥）
额定输出DC	电压	1.4~212V/2.8~424V（输出100V/200V量程）③
	最大电流④	2.5A/1.25A	5A/2.5A	7.5A/3.35A	10A/5A
	功率容量	250W	500W	750W	1000W
输出电压稳定度	额定输入电压变动	±0.15%以内
	输出额定电流变动	±0.15V/±0.3以内（输出100V/200V量程）⑦
	输出额定频率变动	±0.5以内⑧
	周围额定温度变动	100ppm/℃⑨
输出频率稳定度		±0.005%以内，设定误差：±0.01%以内
输出电压波形失真度⑩		0.5%以下
输出电压响应速度⑪		60μS（标准值）
效率②		65%		75%
电压表⑫	分辨率	0.1V（RMS）;0.2（0~±212V）/0.3V（±212~±424V）/（PEAK.AVE）⑬
	误差（10~424V，25±5℃下）	±（1%of rdg+2d）以内（RMS.AVE）；±（2%of rdg+2d）以内（PEAK）⑬
电流表⑫	分辨率	0.01A（RMS）;0.02A（PEAK.AVE）
	误差（最大额定电流5%至最大额定电流，25±5℃）	±（1%of rdg+2d）以内（RMS.AVE）；±（2%of rdg+4d）以内（PEAK）⑬
功率表⑭	分辨率	1W
	误差（额定功率10%至最额定功率，负载功率因数为1，25±5℃）	±（1%of rdg+3d）以内⑬
频率表⑮	分辨率	0.1Hz
绝缘电阻		10MΩ DC500V,1min
隔离耐压		输入，输出及机壳间，AC1500V
电路方式		PWM逆变器方式
工作温度及湿度		0~±50℃/10%RH~90%RH无凝结
重量		约20KG
体积		438132570（3U）

型号		DH18615	DH18616	DH18617
额定输入	电压	170V~250V
	相数	单相	单相	单相
	频率	47~63Hz	47~63Hz	47~63Hz
	视在频率	约5.5KVA	约11KVA	约16.5KVA
	功率因数	0.97
	电流（输入100V/200V量程）	66A/32A以下	64A以下	96A以下
额定输出AC	电压	1~150V/2~300V（输出100V/200V量程）③
	最大电流④	40A/20A	80A/40A	120A/60
	相数	单相	单相	单相
	功率容量	4KVA	8KVA	12KVA
	最大峰值电流⑤	最大电流（有效值）的4倍
	负载功率因数	0~1（超前或延迟）④
	频率	1~500Hz（④⑥）
额定输出DC	电压	1.4~212V/2.8~424V（输出100V/200V量程）③
	最大电流④	20A/10A	40A/20A	60A/30A
	功率容量	4KVA	8KVA	12KVA
输出电压稳定度	额定输入电压变动	±0.15以内
	输出额定电流变动	±0.3%以内⑦		±0.5%以内⑦
	输出额定频率变动	±0.5%以内⑧
	周围额定温度变动	100ppm/℃⑨
输出频率稳定度		±0.005%以内，设定误差：±0.01%以内
输出电压波形失真度⑩		0.5%以下
输出电压响应速度⑪		60μS（标准值）
效率②		75%以上	75%以上	75%以上
电压表⑫	分辨率	0.1V（RMS）;0.2（0~±212V）/0.3V（±212~±424V）/（PEAK.AVE）⑬
	误差（10~424V，25±5℃下）	±（1%of rdg+2d）以内（RMS.AVE）；±（2%of rdg+2d）以内（PEAK）⑬
电流表⑫	分辨率	0.1A（RMS）;0.2A（PEAK.AVE）
	误差（最大额定电流5%至最大额定电流，25±5℃）	±（1%of rdg+2d）以内（RMS.AVE）；±（2%of rdg+4d）以内（PEAK）⑬
功率表⑭	分辨率	0.1W/1W/100W
	误差（额定功率10%至最额定功率，负载功率因数为1，25±5℃）	±（1%of rdg+3d）以内⑬
频率表⑮	分辨率	0.01Hz/0.1Hz
绝缘电阻		10MΩ DC500V,1min
隔离耐压		输入，输出及机壳间，AC1500V
电路方式		PWM逆变器方式
工作温度及湿度		0~±50℃/10%RH~90%RH无凝结
重量		约69KG	约120KG	约160KG
体积		430484550	430839550	4301105550

注：（1）输入100V/200V量程通过开关选择

（2）输入电压100V/200V、输出电流额定值、负载功率饮水1、输出频率40至500Hz时

（3）100V/200V量程能通过前面板的开关切换。分辨率：0.1V

（4）输出电压1~100V/200V、输出电压100~150V/200~300V（AC模式）以及100~212V/200~424V（DC模式）时，通过输出电压减低输出电流。输出频率1~40Hz时，通过输出频率减低输出电流

（5）相对于电容器输入型整流负载。（但是，通过额定输出电流的有效值限制）

（6）分辨率：1、0.01Hz（1.00至99.99Hz）2、0.1Hz（100至500Hz）

（7）输出电压80~150V/160~300V、负载功率因数为1时，输出端上的值

（8）输出电压80~150V/160~300V、负载功率因数为1时，以200Hz为基准时的输出电压波动

（9）输出电压100V/200V、输出电流0A时

（10）输出电压80~150V/160~300V、负载功率因数为1时

（11）相对于输出电压100V/200V、负载功率因数为1时，输出电流0A至额定值变化

（12）频率40至500Hz，有效值显示，峰值系数小于3以下

（13）常温：25±5℃

（14）输出频率45Hz至65Hz

（15）表示输出频率设定值
