大华DH28600系列可编程交流电子负载DH28601,DH28602,DH28603,DH28604,DH28605
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型

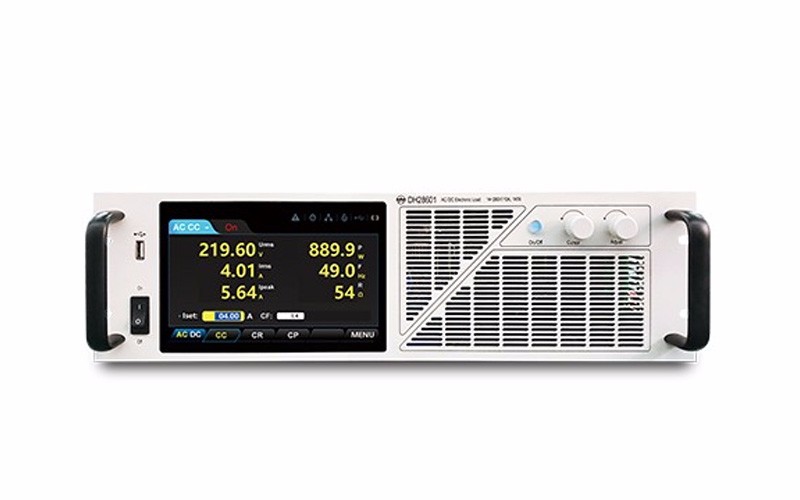

DH28600系列是一款可进行各种仿真负载编程的高性能交流电子负载；屏幕采用7英寸高清触摸显示屏，操作简单方便；3U/KVA功率密度， 1000W至5000W的功率范围，最高输入电压400Vpeak，具有CC、CR、CP、DC四种输入模式，具有可编辑的峰值因数功能，高次谐波电流模拟功能，可方便测试波峰电流。
产品特点

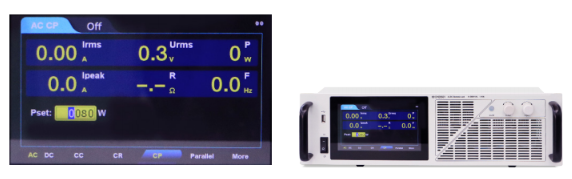

- 7寸高清触摸显示屏，可同时显示多项测量参数
- 输入频率，最高450Hz

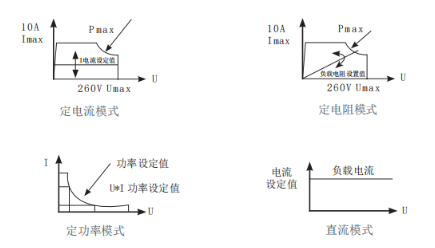

- 具有CC，CR，CW，和AC+DC四种输入模式
- 具备三相三线制运行功能。
- 具有存储设定值的功能
- 可编辑峰值因数
- 具有自诊断功能
- 具备并联运行功能。最大支持5台并联。
- 标配RS232、LAN接口
- 过压、过流、过功率、过温保护功能
配置选型
|
型号 |
DH28601 |
DH28602 |
DH28603 |
DH28604 |
DH28605 |
||
|
额定输入（AC） |
|||||||
|
工作电压（注1） |
14-280Vrms |
14-280Vrms |
14-280Vrms |
14-280Vrms |
14-280Vrms |
||
|
20-400Vpeak |
20-400Vpeak |
20-400Vpeak |
20-400Vpeak |
20-400Vpeak |
|||
|
最大电流（注2） |
10Arms |
20Arms |
30Arms |
40Arms |
50Arms |
||
|
40Apeak |
80Apeak |
120Apeak |
160Apeak |
200Apeak |
|||
|
最大功率（注3） |
1000W |
2000W |
3000W |
4000W |
5000W |
||
|
频率 |
45-450Hz |
45-450Hz |
45-450Hz |
45-450Hz |
45-450Hz |
||
|
最小启动电压（注4） |
3Vpeak |
3Vpeak |
3Vpeak |
3Vpeak |
3Vpeak |
||
|
额定输入（DC） |
|||||||
|
工作电压 |
10-390V |
10-390V |
10-390V |
10-390V |
10-390V |
||
|
最大电流 |
10A |
20A |
30A |
40A |
50A |
||
|
最大功率 |
1000W |
2000W |
3000W |
4000W |
5000W |
||
|
恒定电流（C.C）模式（注5） |
|||||||
|
设定范围 |
0-10Arms |
0-20Arms |
0-30Arms |
0-40Arms |
0-50Arms |
||
|
设定精度（注9） |
1%+0.5%F.S. |
1%+0.5%F.S. |
1%+0.5%F.S. |
1%+0.5%F.S. |
1%+0.5%F.S. |
||
|
设定分辨率 |
10mArms |
10mArms |
10mArms |
10mArms |
10mArms |
||
|
稳定度 |
源效应（注10） |
±10mArms |
±10mArms |
±10mArms |
±10mArms |
±10mArms |
|
|
恒流模式调整率 |
±100mArms |
±100mArms |
±100mArms |
±100mArms |
±100mArms |
||
|
温度系数（额定电流时） |
200PPM/℃ |
200PPM/℃ |
200PPM/℃ |
200PPM/℃ |
200PPM/℃ |
||
|
恒定电阻（C.R）模式（注6） |
|||||||
|
设定范围 |
1Ω-1KΩ |
0.5Ω-5KΩ |
0.3Ω-3.3KΩ |
0.25Ω-2.5KΩ |
0.2Ω-2KΩ |
||
|
设定分辨率 |
16bit |
16bit |
16bit |
16bit |
16bit |
||
|
设定精度值（注12） |
0.2%+0.01S |
0.2%+0.01S |
0.2%+0.01S |
0.2%+0.01S |
0.2%+0.01S |
||
|
输入电压变动（注13） |
±10% |
±10% |
±10% |
±10% |
±10% |
||
|
恒定功率（C.P）模式（注7） |
|||||||
|
设定范围 |
50W-1000W |
50W-2000W |
50W-3000W |
50W-4000W |
50W-5000W |
||
|
设定精度值（注9、14） |
±5% of set |
±5% of set |
±5% of set |
±5% of set |
±5% of set |
||
|
设定分辨率 |
1W |
1W |
1W |
1W |
1W |
||
|
输入电压变动（注15） |
±5% |
±5% |
±5% |
±5% |
±5% |
||
|

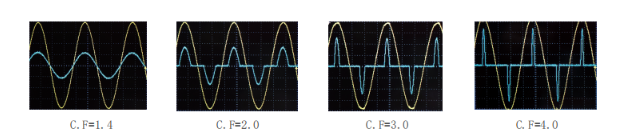

峰值因数（注9） |
|||||||
|
设定范围 |
1.4-4.0 |
1.4-4.0 |
1.4-4.0 |
1.4-4.0 |
1.4-4.0 |
||
|
分辨率 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
||
|
追踪功能 |
保持主机与从机电流相同 |
||||||
|
AC显示 |
|||||||
|
电压 |
显示位 |
300.0Vrms |
300.0Vrms |
300.0Vrms |
300.0Vrms |
300.0Vrms |
|
|
精确度（注9） |
±1%F.S |
±1%F.S |
±1%F.S |
±1%F.S |
±1%F.S |
||
|
电流 |
RMS显示模式 |
显示位 |
10.00Arms |
20.00Arms |
30.00Arms |
40.00Arms |
50.00Arms |
|
精确度（注9） |
±1%F.S. |
±1%F.S. |
±1%F.S. |
±1%F.S. |
±1%F.S. |
||
|
PEAK显示模式 |
显示位 |
40.0Apeak |
80.0Apeak |
120.0Apeak |
160.0Apeak |
200.0Apeak |
|
|
精确度（注9） |
±2%F.S. |
±2%F.S. |
±2%F.S. |
±2%F.S. |
±2%F.S. |
||
|
DC显示 |
|||||||
|
电压 |
显示度 |
390.0V |
390.0V |
390.0V |
390.0V |
390.0V |
|
|
精确度 |
0.1%+0.5%F.S. |
0.1%+0.5%F.S. |
0.1%+0.5%F.S. |
0.1%+0.5%F.S. |
0.1%+0.5%F.S. |
||
|
电流 |
显示度 |
10A |
20A |
30A |
40A |
50A |
|
|
精确度 |
0.1%+0.5%F.S. |
0.1%+0.5%F.S. |
0.1%+0.5%F.S. |
0.1%+0.5%F.S. |
0.1%+0.5%F.S. |
||
|
保护功能 |
|||||||
|
峰值过流保护（POCP）（注16） |
有 |
有 |
有 |
有 |
有 |
||
|
过流保护（OCP）（注17） |
有 |
有 |
有 |
有 |
有 |
||
|
过压保护（OVP）（注16） |
有 |
有 |
有 |
有 |
有 |
||
|
过功率保护（OPP）（注17） |
有 |
有 |
有 |
有 |
有 |
||
|
过热保护（OHP）（注18） |
有 |
有 |
有 |
有 |
有 |
||
|
内部功率元件保护（FUSEBRK） |
内部保险丝熔断 |
内部保险丝熔断 |
内部保险丝熔断 |
内部保险丝熔断 |
内部保险丝熔断 |
||
|
工作温度/湿度 |
0-+40℃/20%RH-80%RH（无凝水） |
0-+40℃/20%RH-80%RH（无凝水） |
0-+40℃/20%RH-80%RH（无凝水） |
0-+40℃/20%RH-80%RH（无凝水） |
0-+40℃/20%RH-80%RH（无凝水） |
||
|
尺寸（W*H*D） |
438*132*570 |
438*264*570 |
428*396*570 |
438*528*570 |
438*660*570 |
||
|
重量 |
≤25Kg |
≤50Kg |
≤75Kg |
≤100Kg |
≤125Kg |
||
