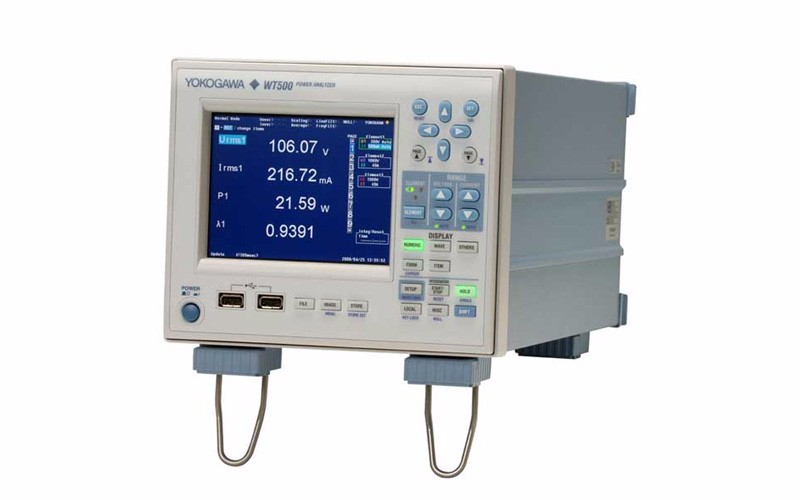

【2024】YOKOGAWA横河WT500 功率分析仪
横河测试测量WT500 功率分析仪是一款可测量单相和三相功率的中端产品。半机架机身设计,紧凑结构,可进行双机架安装。标准配置包括彩色液晶显示屏、用于通讯和存储的USB接口等。基本精度为0.1%,最大输入为1000Vrms 40Arms,测量带宽为DC到100kHz。WT500是由标准性能评估机构(SPEC)批准的设备,可用作功率分析仪效率基准。
索取报价2

点击索取报价,选择产品以及所需配件,发送索价申请后,将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn
  • 产品概述
  • 配置选型

横河测试测量WT500 功率分析仪是一款可测量单相和三相功率的中端产品。半机架机身设计,紧凑结构,可进行双机架安装。标准配置包括彩色液晶显示屏、用于通讯和存储的USB接口等。基本精度为0.1%,最大输入为1000Vrms 40Arms,测量带宽为DC到100kHz。WT500是由标准性能评估机构(SPEC)批准的设备,可用作功率分析仪效率基准。



产品特点

  • 同时测量电压、电流、功率分析和谐波分析
  • 高速数据更新(100ms)
  • 显示数值、波形和趋势
  • 测量买/卖电能
  • 设置简单、操作方便
  • 同时测量DC和AC信号  DC/AC信号转换技术评价在再生能源市场中非常重要。使用2个或多个输入单元,WT500可同时测量DC和AC信号,并计算输入-输出效率。
  • 用于充电/放电和买电/卖电的单独积分功能  WT500拥有积分功能,不仅能够评价二次电池等的充电放电电流,还能评价光伏发电系统中的卖电和买电。
  • 用USB存储器直接保存测量数据   可将测量数据以CSV格式直接存入USB存储器中。
  • 使用光标键可轻松地进行设置  菜单式屏幕实现直观设置。
  • 使用谐波测量/G5选件可同时测量常规数据和谐波数据   可同时测量电压有效值、电流有效值、功率分析值和最高50次谐波分析成分。
  • WT系列产品用于节能设备的功率评估  WT系列产品作为功率计,被用于绿色IT、能源之星、削减CO2排放及其他节能设备。包括WT500在内的所有WT系列产品可以满足您的功率评价需求。



全新设计的操作界面

使用上下左右光标键实现直观地操作。
为减少设置错误,菜单内容按测量优先等级排列显示。



直接保存测量值功能

安装了两个外设USB端口,可以在最短时间内将数据(最大1GB)保存到USB存储器中。可在Excel等应用程序中打开保存的数据。

      * Excel是Microsoft Corporation在美国的注册商标。



多种显示格式

除显示数值数据外,WT500还可以显示输入信号的波形和趋势(随时间变化的数值数据)。并且,安装谐波测量选件(/G5)的WT500还可以选择棒图显示和矢量显示。

      *1 可显示高达约5kHz的波形。
      *2 不含单相型号。

      数值和波形显示不可进行分屏显示



效率设置简单、显示方便

通过从列表中选择输入单元或输出单元,可设置2个效率公式。

示例:η1 = PΣ/P1 x 100%

η2 = PΣ/P2 x 100%



USB存储功能

测量数据中必要的项目(如电压、电流和功率)以二进制或CSV格式(最大1GB)保存至USB存储器中。
使用Excel等常用应用程序可以打开以CSV格式保存的文件,从而以图表形式显示数据。



多种积分功能

除有功功率(WP)、电流(q)、无功功率(WQ)和视在功率(WS)的积分功能外,还新增了买/卖瓦时测量功能。还可以计算一段积分区间内的平均有功功率。
此功能适用于间歇设备控制的变动功率评价。平均有功功率运算使用用户自定义设置。



配置选型



型号

后缀代码

说明

765601



WT500 1个输入单元

765602



WT500 2个输入单元

765612



WT5003个输入单元

电源

-D

UL/CSA标准

-F

VDE标准

-R

SAA标准

-Q

BS标准

-H

GB标准

选件

/C1

GP-IB接口

/C7

以太网接口

/EX1

外部传感器输入,对应型号760201

/EX2

外部传感器输入,对应型号760202

/EX3

外部传感器输入,对应型号760203

/G5

谐波测量

/DT

Delta运算(仅760202/03)

/FQ

增加频率测量(仅760202/03)

/V1

VGA输出

注:产品到货后如需新增输入单元和选件,必须返回工厂改造。请重新选择您所需的模块和选件,如有任何问题请与销售部门联系。
