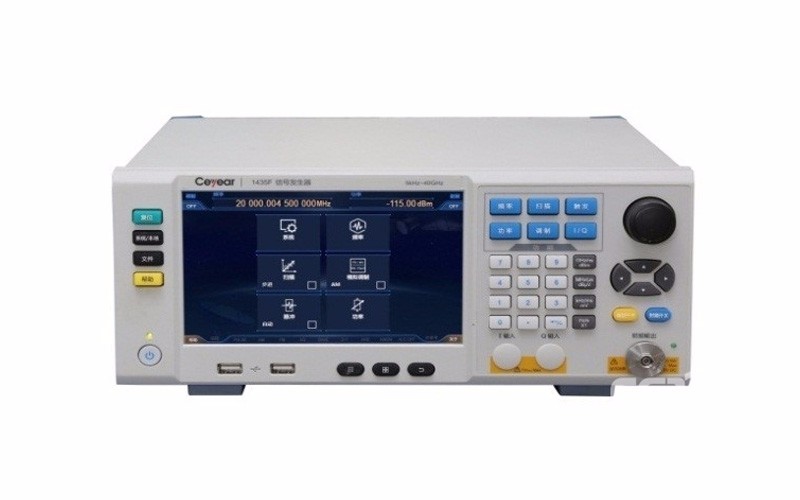

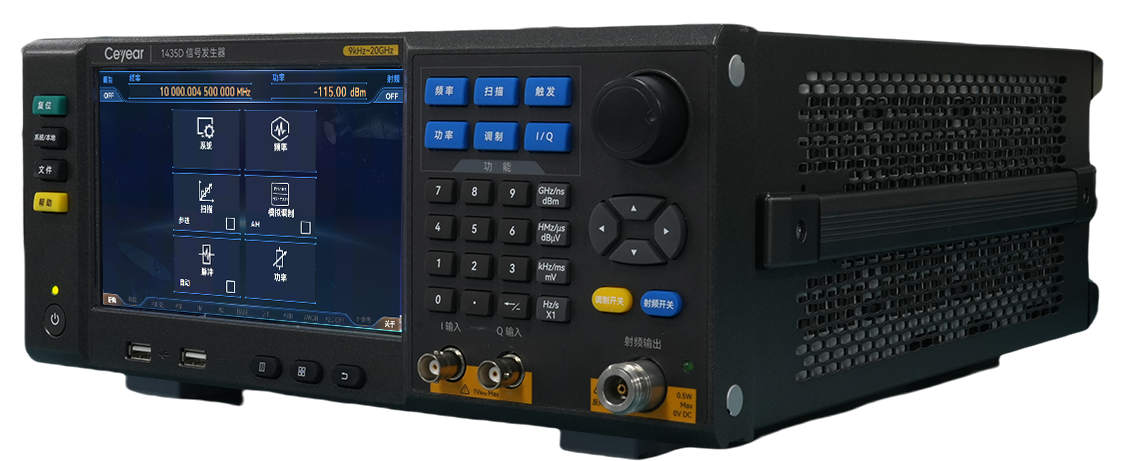

Ceyear思仪1435系列 信号发生器
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
1435系列信号发生器基于创新的技术实现了性能、经济性和体积重量的平衡设计。具有优良的频谱纯度，单边带相位噪声1GHz载波@10kHz频偏达到-136dBc/Hz，10GHz载波@10kHz频偏达到-116dBc/Hz；具有高功率输出和大动态范围，最大输出功率可达20dBm@20GHz，动态范围大于150dB；可实现快速频率切换，频率切换时间1ms，缩短测试时间提高测试效率，满足海量数据测试需求；具有性能优异的模拟调制、脉冲调制功能。采用先进的频率合成和射频通道信号处理技术，获得高性能的同时降低了成本。具有7寸高灵敏度触摸LED屏，同时支持触摸屏、面板按键、旋转按钮、外接鼠标键盘等多种操作方式，操作体验全面升级。3U便携式机箱结构，体积小重量轻，便于携带。1435系列信号发生器既可以满足研发阶段对性能测试的需求，也可以满足生产阶段对高效率测试的需求。
产品特点
- 宽频率覆盖
- 高输出功率
- 优良的单边带相位噪声
- 快速频率切换
- 高性能脉冲调制
- 内置多功能函数发生器
- 体积小重量轻
宽频率覆盖
1435A/B/C/D/F信号发生器的频率范围为9kHz～3GHz/6GHz/12GHz/20GHz/40GHz，系列化最低频率均低至9kHz，最高频率高达40GHz，可满足宽频段测试需求。
高输出功率

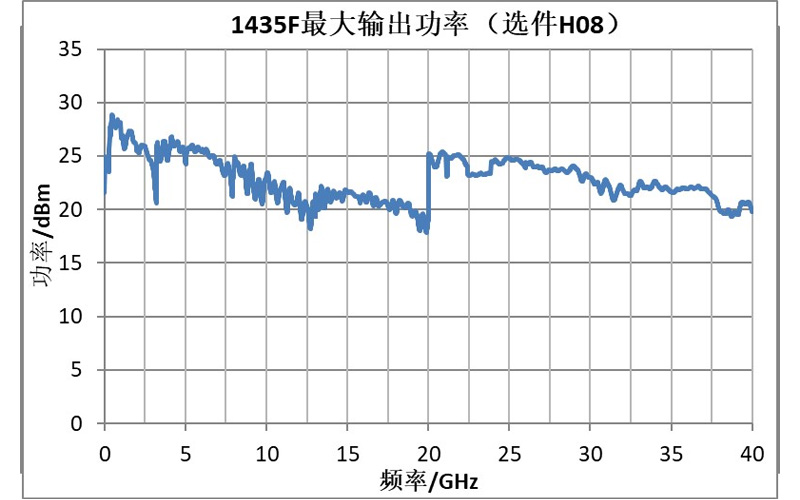

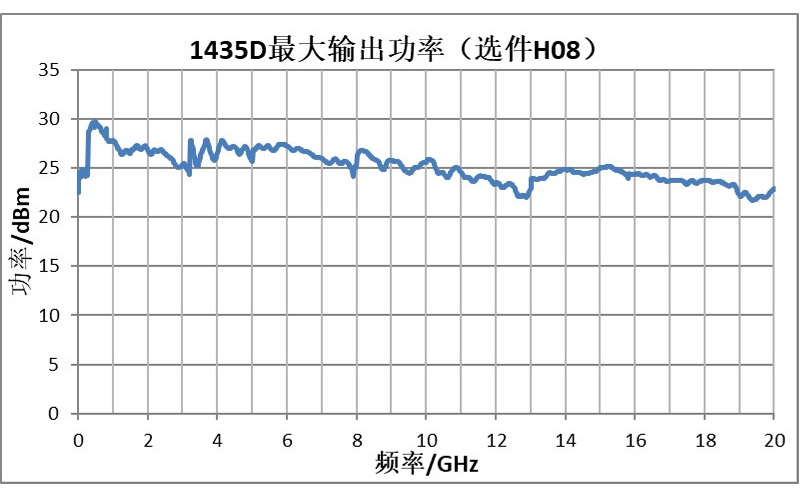

通过选配H08大功率输出选件，1435A/B/C/D全频段功率实测值均在20dBm以上，1435F全频段功率实测值在17dBm以上，在需要大功率激励信号的测试场合，使用1435无需外接放大器，即可得到所需测试信号。
优良的单边带相位噪声

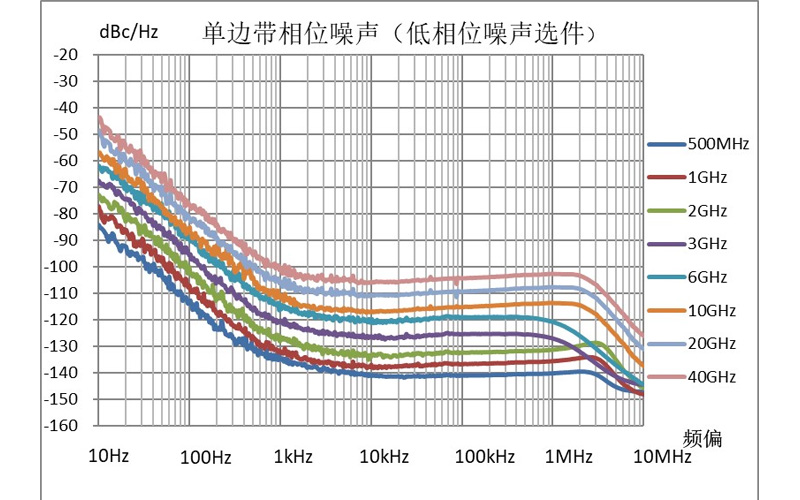

1435系列信号发生器提供两档相位噪声供用户选择，标配单边带相位噪声实测-101dBc/Hz（10GHz@10kHz），选用低相位噪声选件，单边带相位噪声低至-116dBc/Hz（10GHz@10kHz）。用户可根据实际需求选择相位噪声档，实现较高性价比。
极短的频率切换时间

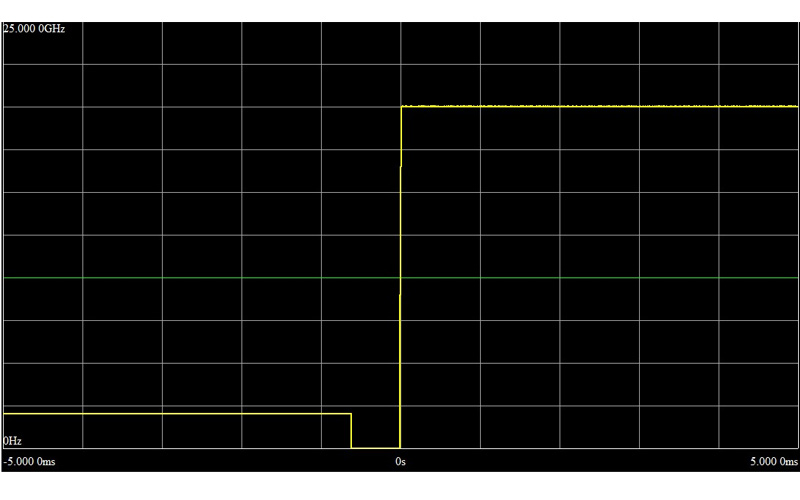

1435可在全频段内实现快速频率切换，实测频率切换时间0.67ms，可满足高速测试需求。
高性能脉冲调制

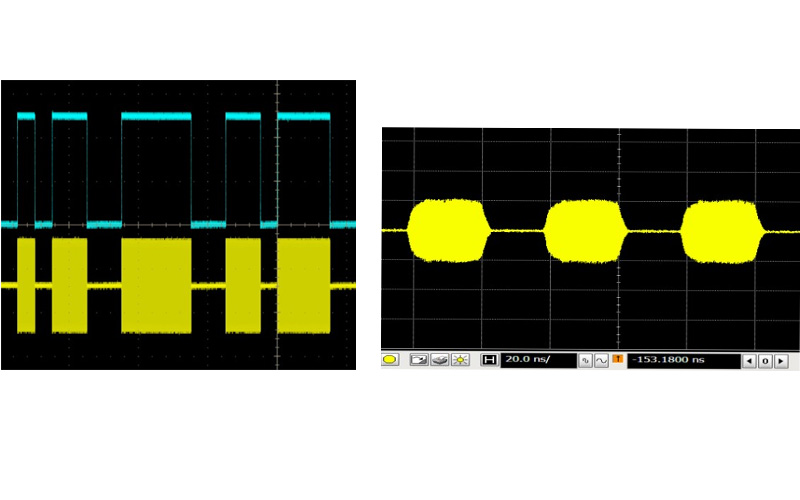

脉冲开关比大于80dB，上升下降时间小于10ns，选用窄脉冲选件H04，最小脉宽20ns，脉宽范围20ns～42s-10ns，步进10ns，支持门控、外部等多种触发方式，具备雷达测试所需要的脉冲串功能。
多功能函数发生器

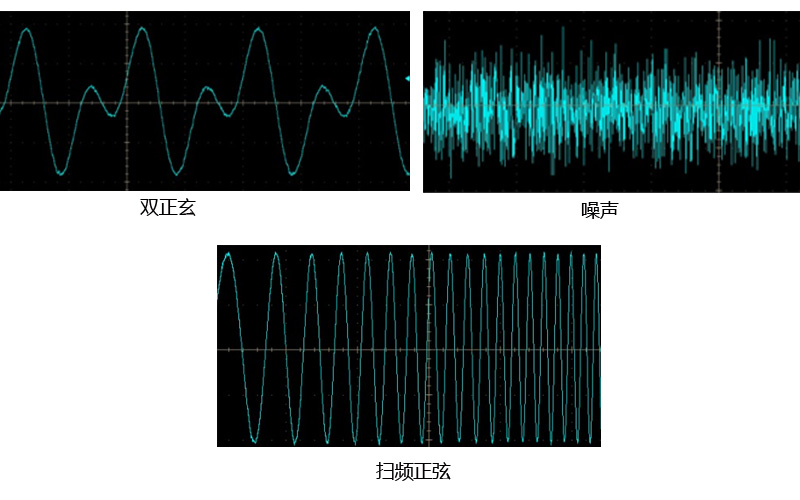

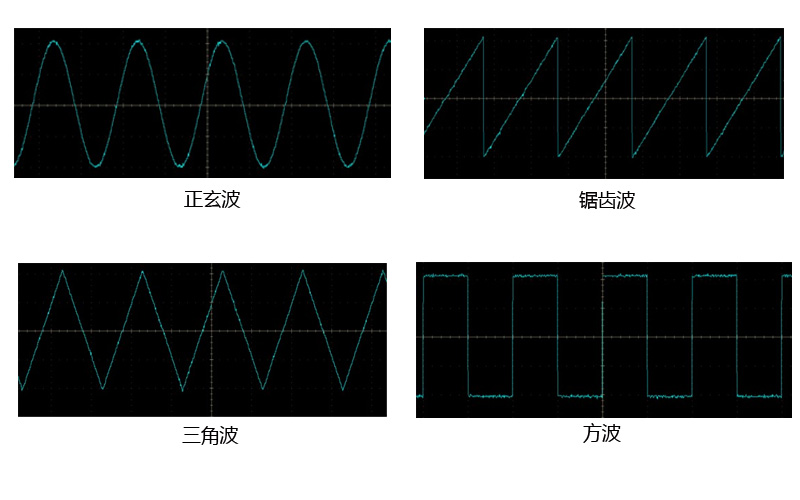

多功能函数发生器由7个波形发生器组成，用于产生AM/FM/ΦM的调制信号和低频输出信号。2个波形发生器可以通过内部相加生成双音调制信号，用于AM/FM/ΦM。这7个波形发生器中包含有2个标准函数发生器、1个双函数发生器、1个扫描函数发生器、2个噪声发生器和1个直流发生器，直流发生器产生直流电平，仅能用于低频输出，波形发生器正弦波频率范围0.1Hz～10MHz，三角波、方波、锯齿波、脉冲的频率范围0.1Hz至1MHz，频率分辨率0.1Hz。

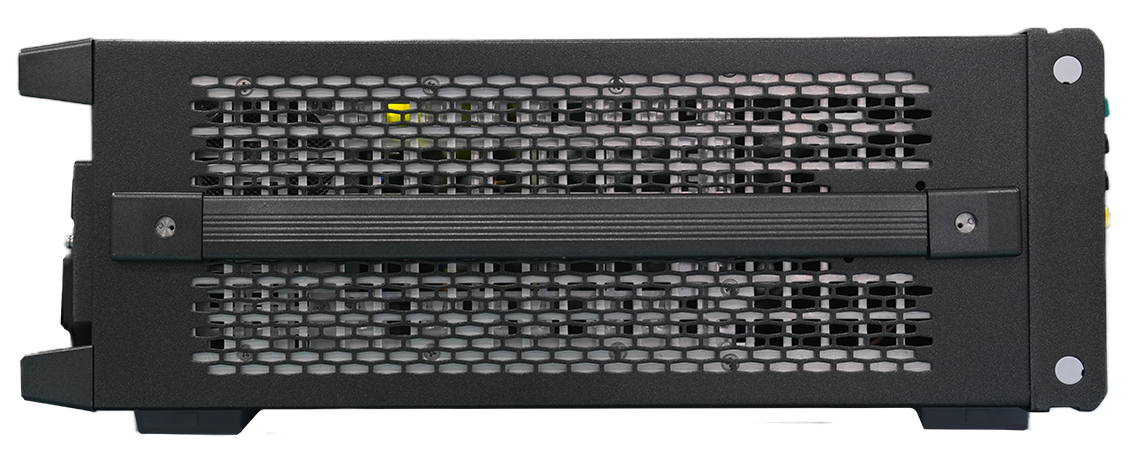

体积小重量轻
采用3U高便携式机箱设计，重量和体积相比台式仪器大大减小，全系列最重机型10.9kg，最轻机型7.4kg。

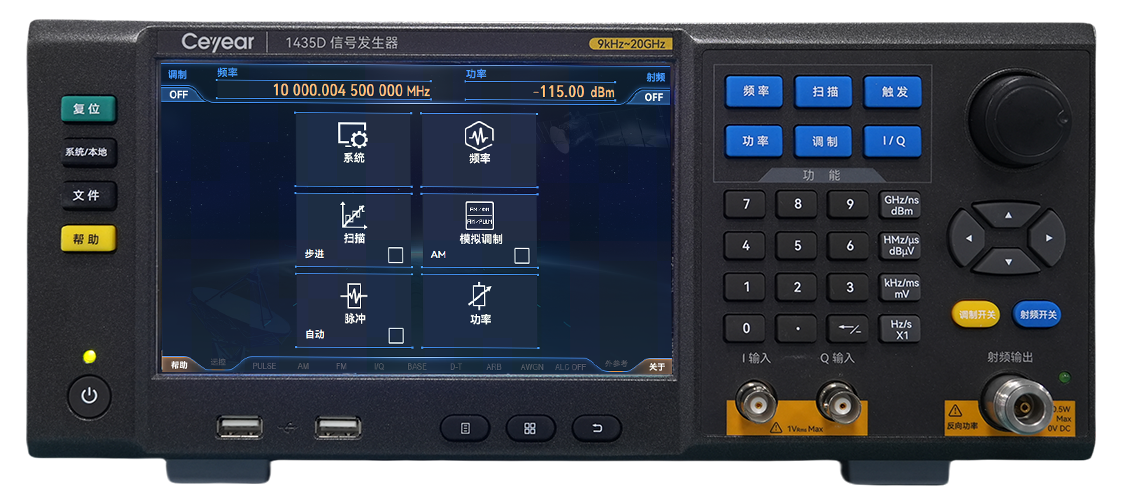

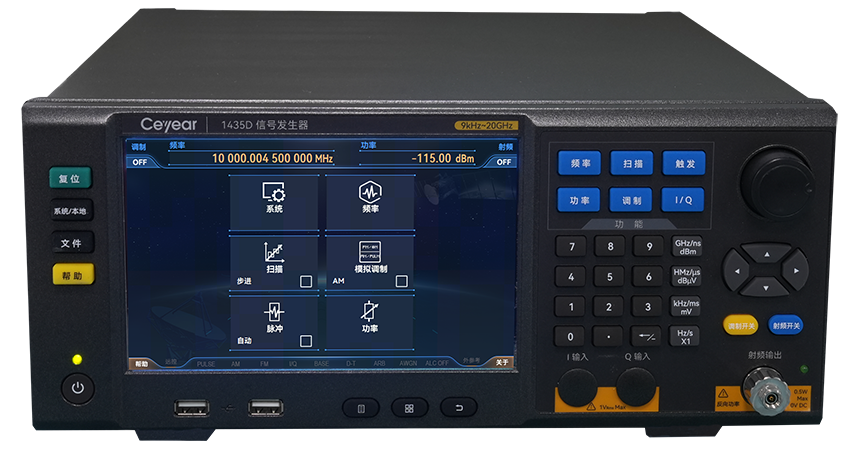

高灵敏度LED触屏
7寸宽LED显示器，800×480像素分辨率，清晰地展现仪器状态信息，电容屏配合量身定制的窗口界面，触控灵敏准确。除了触屏，还可以通过面板按键、带回车功能的旋转按钮、外接键盘鼠标等方式对仪器进行操作，方便快捷任您选择。
典型应用
通用测试
1435系列信号发生器功能齐全，频率范围宽达9kHz～40GHz，支持AM、FM、ΦM和PM模拟调制功能，支持步进扫描和列表扫描，并且具有出色的性能。通过性能、经济性和体积重量的平衡设计，多种选件自由配置，使得1435应用广泛，成本上既可以用于教学测试，性能上也可以用于实验室测试。
国防测试
1435具有高性能脉冲调制，脉冲调制开关比大于80dB，上升下降时间小于10ns，最小脉宽20ns，具备重频参差、重频抖动、脉冲串等多种脉冲样式，适用于雷达系统测试。优异的相位噪声性能可用于接收机测试。体积小巧，携带方便，适用于外场测试。
产线测试

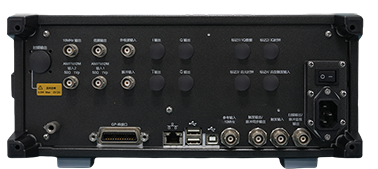

1435系列信号发生器的频率切换时间1ms，测试速度快，缩短测试时间提高测试效率，满足海量数据测试需求；功率输出高，无需外接功率放大器使用，节省空间和成本；支持USB、LAN、GPIB多种控制接口，方便组成自动测试系统。适合产线测试。

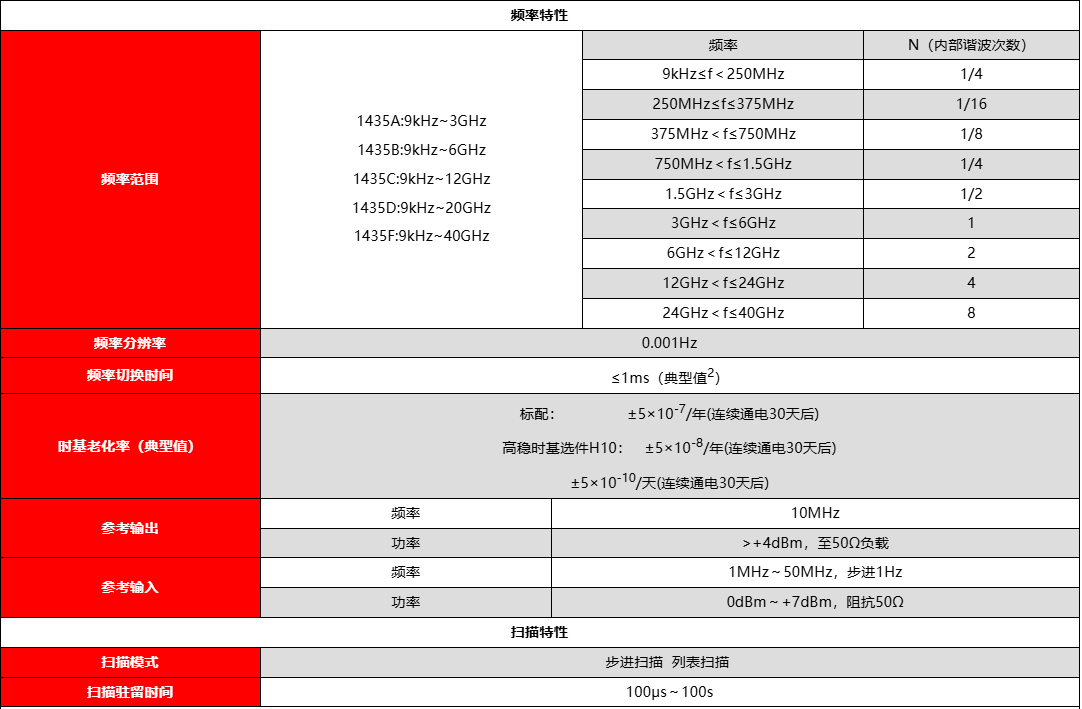

配置选型
|
型号 |
1435A |
1435B |
1435C |
1435D |
1435F |
|
频率范围 |
9kHz-3GHz |
9kHz-6GHz |
9kHz-12GHz |
9kHz-20GHz |
9kHz-40GHz |
|
频率分辨率 |
0.001Hz |
||||
|
频率切换时间 |
≤1ms（典型值2） |
||||
|
输出 |
|||||
|
输出频率 |
10MHz |
||||
|
输出功率 |
>+4dBm,至50Ω负载 |
||||
|
输入 |
|||||
|
输入频率 |
1MHz-50MHz,步进1Hz |
||||
|
输入功率 |
0dBm~+7dBm,阻抗50Ω |
||||
|
扫描特性 |
|||||
|
扫描模式 |
步进扫描 列表扫描 |
||||
|
扫描驻留时间 |
100μs～100s |
||||
|
功率特性 |
|||||
|
最小功率 |
|||||
|
标配 |
-15dBm（可设置-20dBm） |
||||
|
选件H01 |
-110dBm（可设置-135dBm） |
||||
|
最大功率（25±10℃） |
|||||
|
频率范围 |
9kHz≤f≤3GHz |
||||
|
标配 |
18dBm |
18dBm |
16dBm |
16dBm |
14dBm |
|
大功率输出选件H08 |
22dBm |
22dBm |
21dBm |
21dBm |
20dBm |
|
频率范围 |
3GHz＜f≤5GHz |
3GHz＜f≤20GHz |
3GHz＜f≤17GHz |
||
|
标配 |
16dBm |
16dBm |
15dBm |
15dBm |
13dBm |
|
大功率输出选件H08 |
20dBm |
20dBm |
20dBm |
20dBm |
17dBm |
|
功率分辨率 |
0.01dB |
||||
|
输出阻抗 |
50Ω（额定值3） |
||||
|

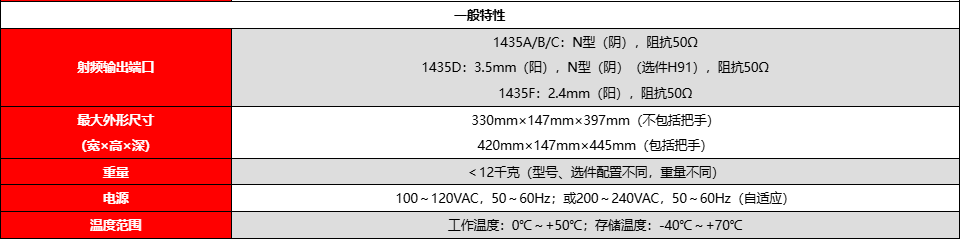

射频输出端口 |
N型（阴），阻抗50Ω |
N型（阴），阻抗50Ω |
N型（阴），阻抗50Ω |
3.5mm（阳），N型（阴）（选件H91），阻抗50Ω |
2.4mm（阳），阻抗50Ω |
|
最大外形尺寸（宽×高×深） |
330mm×147mm×397mm（不包括把手）420mm×147mm×445mm（包括把手） |
||||
|
重量 |
＜12千克（型号、选件配置不同，重量不同） |
||||
|
电耗 |
100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自适应） |
||||
|
功耗 |
小于300W |
||||
|
温度范围 |
工作温度：0℃～+50℃；存储温度：-40℃～+70℃ |
||||
注：
1、1435系列信号发生器在环境温度下存放2小时，预热30分钟后，衰减器自动耦合（或者ALC功率大于-5dBm），在给定工作范围内，满足各项指标性能。
2、典型值是以定型值方式给出的补充特性，仅供用户参考，不作考核。
3、额定值是指预计的性能，或描述在产品中有用但不包含在产品担保范围内的产品性能。
4、频谱纯度指标为点频无调制模式。
5、脉冲调制和窄脉冲调制技术指标适用于50MHz以上的频率。
