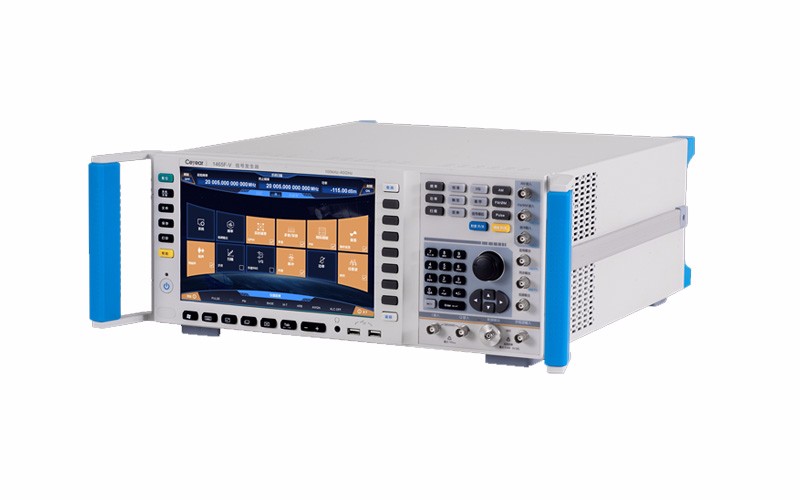

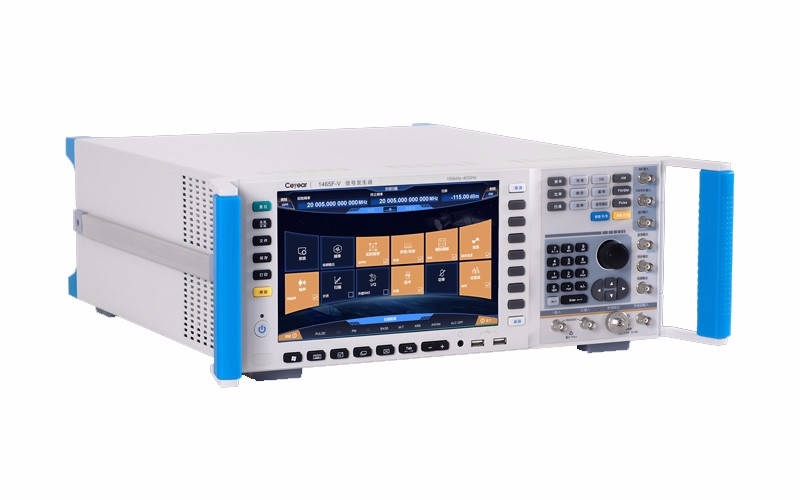

Ceyear中电科思仪41所 1465A/B/C/D/F/H/L-V 信号发生器
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
1465-V系列信号发生器在100kHz～67GHz的频率范围内具备优异的矢量调制性能，200MHz内部调制带宽和2GHz外部调制带宽的实时带宽指标，可满足各种宽带信号的模拟需求。卓越的频谱纯度和输出功率指标，尤其是10GHz载波@10kHz频偏达到-126dBc/Hz，可满足对测试信号要求苛刻的高端测试需求。具有优越的矢量调制精度，全频段EVM<1.4%（4Msps），达到计量级设备要求。其基带信号发生器设置简单、性能灵活，调制格式多，支持PSK、QAM、FSK，ASK等20余种通用调制格式和5种下载格式的任意波调制，可以根据用户需要编辑、下载配置所需要的波形，完成各种信号模拟，满足各种复杂信号的测试需求。此外，“太空舱”操作界面设计和10.1吋高亮度触摸屏可带给用户全新的操作体验。
1465-V系列信号发生器在满足宽波段大带宽的条件下，可为用户提供样式齐全的纯净的模拟、矢量调制信号和编辑灵活的任意波调制信号。是雷达、通信、导航、元器件以及国防军工等多领域各种用频设备或者装备性能测试的理想选择。
产品特点
- 宽频段矢量信号发生
- 大矢量调制带宽
- 高兼容性任意波数据格式下载
- 卓越的频谱纯度
- 宽频带大功率输出
- 计量级矢量调制精度
- 齐全的通用数字调制样式
- 灵活的大屏幕触控操作
- 多种控制和功能扩展接口
宽频段矢量信号发生

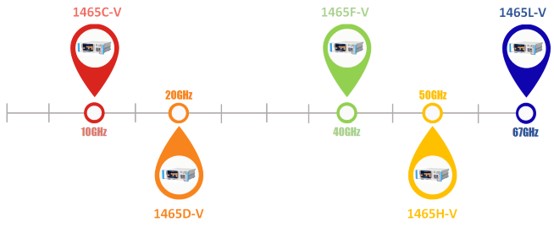

1465-V系列信号发生器能够根据不同领域用户的具体需求，提供频率上限分别覆盖3GHz/6GHz/10GHz/20GHz/40GHz/50GHz/67GHz的多种测试方案。尤其是1465L-V型信号发生器100kHz～67GHz的宽频段覆盖的特性可满足绝大多数用户的测试需求。
大矢量调制带宽

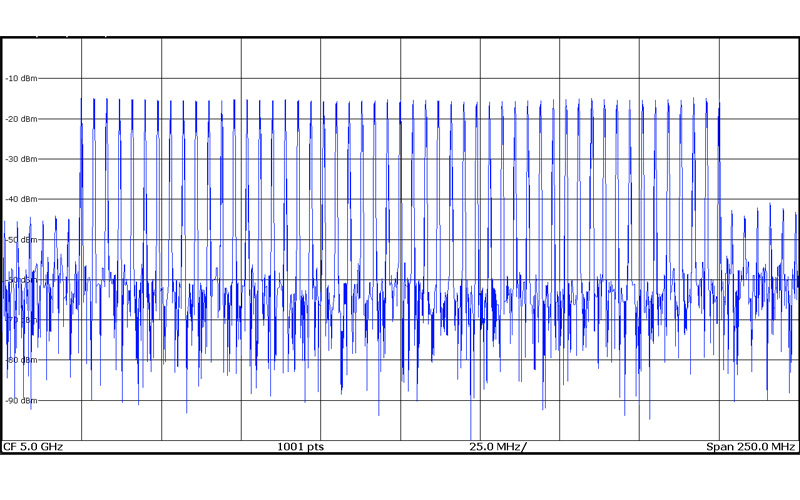

1465-V系列信号发生器能够提供200MHz内部调制带宽和2GHz外部调制带宽（3.2GHz载波以上）的矢量信号发生功能。
50GHz载波200MHz调制带宽多音信号

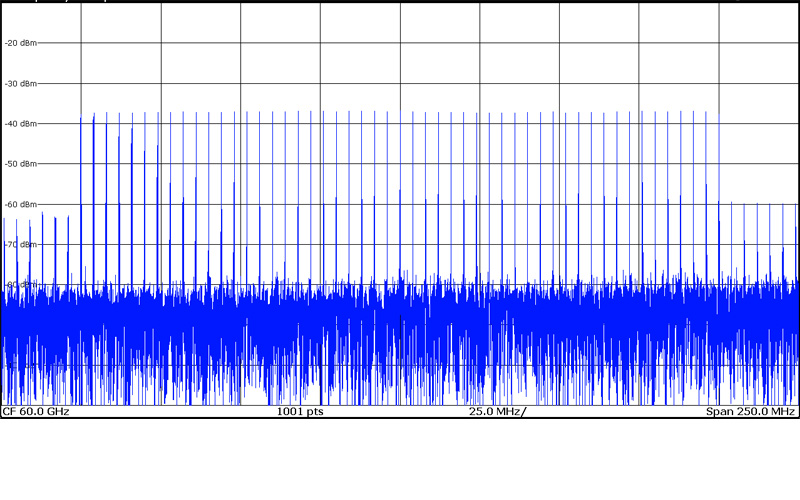

60GHz载波200MHz调制带宽多音信号
高兼容性任意波数据格式下载

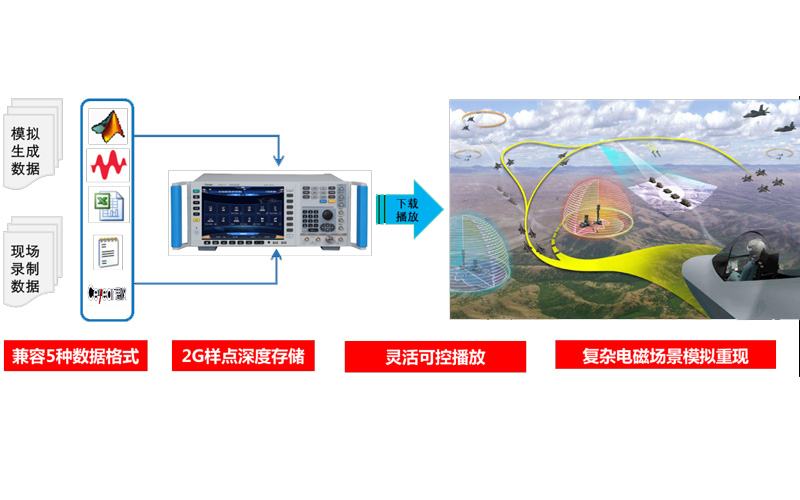

1465-V系列信号发生器支持Mat-File 5、ASCII、Binary、cap、csv等5种存储格式的任意波数据直接下载播放，具备2G样点的存储深度。

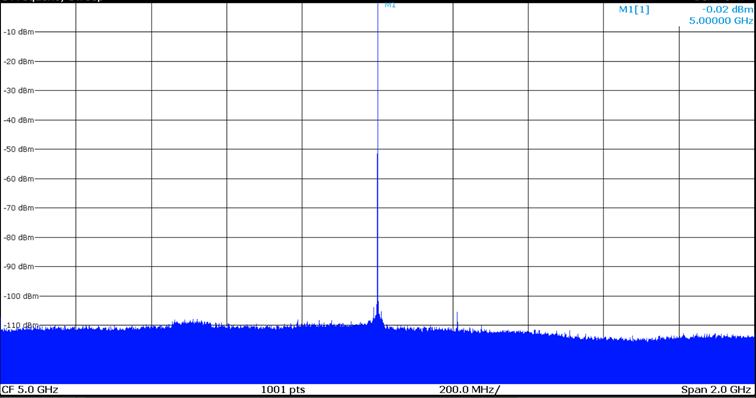

卓越的频谱纯度

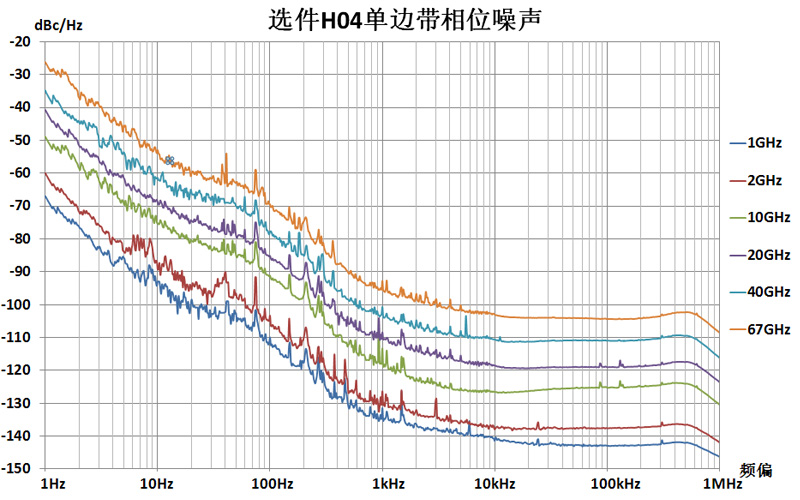

1465-V系列信号发生器能够输出极其纯净的信号频谱，单边带相位噪声10GHz载波@10kHz频偏典型 值-126dBc/Hz，1GHz载波@10kHz频偏典型值-142dBc/Hz，即可用于多普勒雷达、高性能接收机阻塞和相邻信道选择性测试，也是进行本地振荡器、低抖动时钟替代的理想选择。

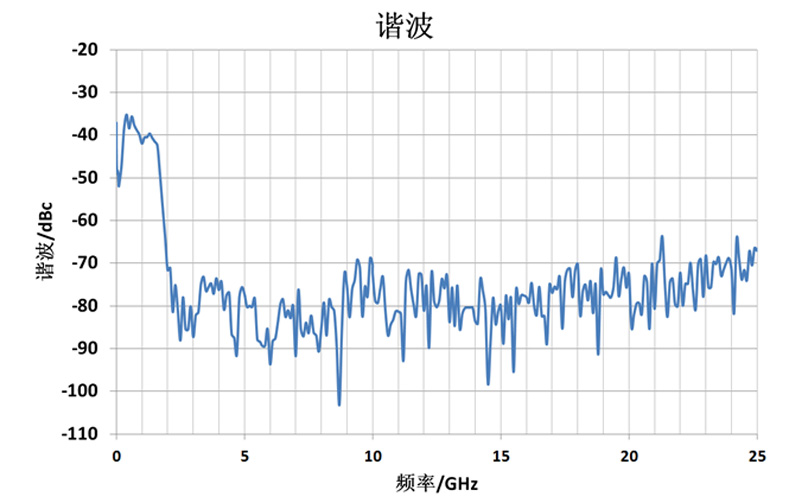

宽频带大功率输出

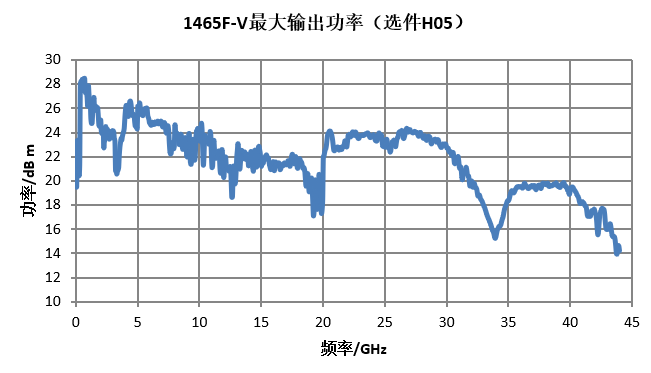

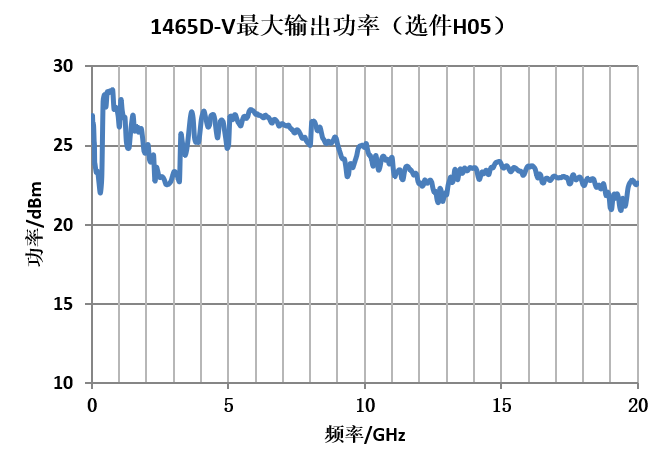

H05大功率选件最大输出功率典型值：20GHz为+22dBm，40GHz为+16dBm。如果您在测试中需要大功率激励信号，无需外接放大器，即可得到所需测试信号，而且功率准确度更高、稳定性更好。

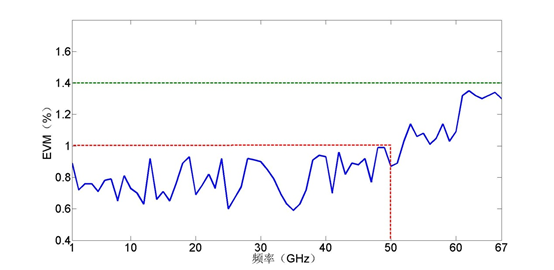

计量级矢量调制精度
1465-V系列信号发生器具备优良的矢量调制精度，100kHz～40GHz频率范围内EVM<1.4%（测试值<1.0%），40GHz～67GHz频率范围内EVM<2.5%（测试值<1.5%）。
齐全的通用数字调制样式

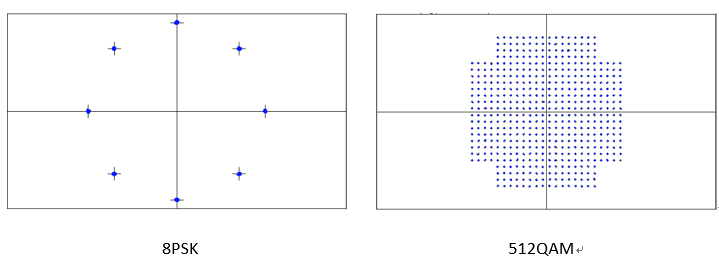

1465-V系列信号发生器可支持涵盖PSK、QAM、FSK、MSK等超过20种格式的通用数字调制信号的实时发生。

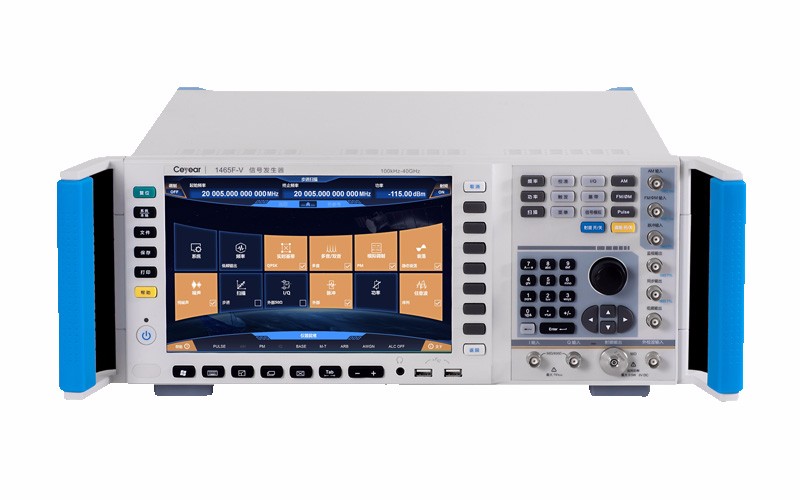

灵活的大屏幕触控操作

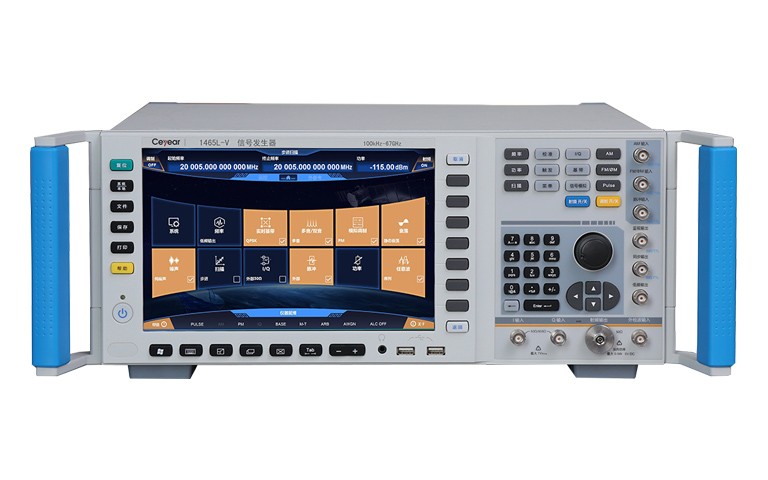

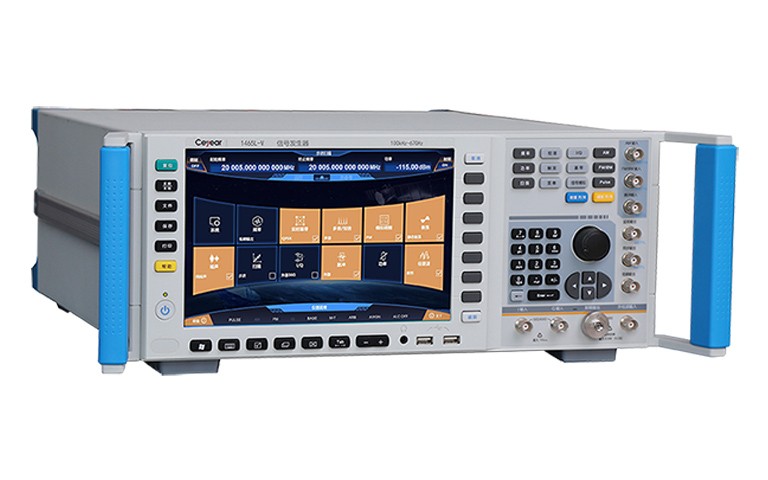

10.1吋宽屏LED显示器，1280×800高分辨率，清晰地展现仪器状态信息。醒目的色彩搭配、合理的功能分区和各种功能的面板按键，不仅给您带来新颖的视觉感观，更能给您方便、快捷的操作体验，帮您提高测试效率。除了面板按键，您还可以通过带回车功能的旋转按钮、触控屏点击滑动、外接键盘鼠标等方式对仪器进行操作，每种方式都能独立完成仪器操作。
多种控制和功能扩展接口

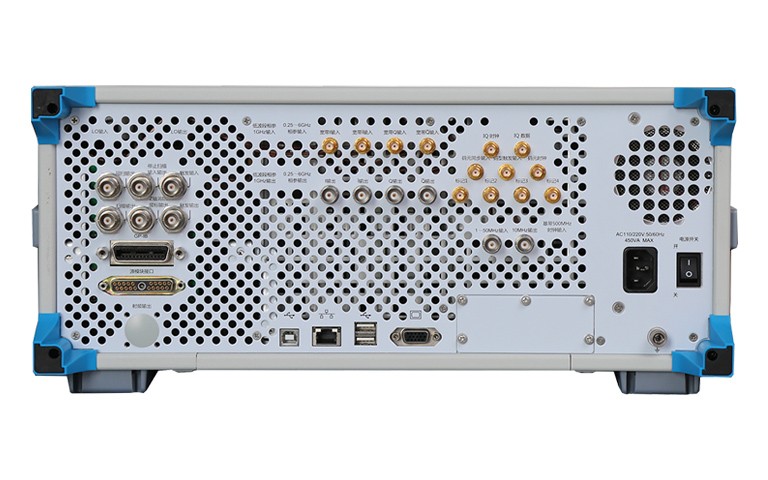

支持USB、LAN、GPIB、监视器等多种辅助接口，USB可用于传输数据、外接键盘/鼠标操作仪器，LAN、GPIB可用于程控，监视器接口用于外接显示器。
典型应用
为高可靠性的卫星通信设备测试建立坚实的基础
1465-V系列信号发生器可在100kHz～67GHz的频率范围产生高质量用户自定义调制及基本数字调制信号，能够对卫星通讯系统提供重复、可靠的测试。其高带宽外部矢量调制、自定义数据源、加性噪声功能满足用户产生真实性的测试信号来进行产品测试。
为雷达装备及电子对抗系统提供不同应用场景的测试信号
1465-V系列信号发生器频率范围宽、分辨率高（16bit）、信号模拟仿真功能强大，通过编辑不同场景下的波形段可产生不同调制格式的复杂序列，配合功能丰富的同步触发接口，模拟产生实战环境下的复杂干扰信号,对雷达装备抗干扰性能进行测试。
为隐身飞机系统、大容量通信装备系统、电子战系统测试提供精确的任意波调制信号
1465-V系列信号发生器具有最大2G采样点波形存储空间，能够让设计者生成更接近真实的长时间测试方案，多达5种任意波数据格式的支持，满足主流工具软件设计需要。
高性能接收机测试
1465-V系列信号发生器具有高达140dB的输出动态范围和极高的频率稳定度，频率分辨率0.001Hz，可输出高精度标准测试信号，用于雷达、电子战、通信装备中的高性能接收机性能测试中，解决灵敏度、动态范围、通道选择性等指标测试问题。
本振替代
1465-V系列信号发生器具有极高的信号质量，可做为理想的本振源替代发射机、接收机等被测设备中的本振，有效避免本振质量不好对测试带来的负面影响，从而保证您的测试精度和可信性。
配置选型
|
型号 |
1465A-V |
1465B-V |
1465C-V |
1465D-V |
1465F-V |
1465H-V |
1465L-V |
||||||
|
频率范围 |
100kHz~3GHz (最低频率至9kHz)
|
100kHz~6GHz (最低频率至9kHz)
|
100kHz~10GHz |
100kHz~20GHz |
100kHz~40GHz (最高频率至44GHz)
|
100kHz~50GHz |
100kHz~67GHz |
||||||
|
频率分辨率 |
0.001Hz |
||||||||||||
|
频率切换时间 |
＜20ms（典型值2） |
||||||||||||
|
时基老化率（典型值3） |
±5×10 -10 /天（连续通电30天后） |
||||||||||||
|
输出频率 |
10MHz |
||||||||||||
|
输出功率 |
>+4dBm，至50Ω负载 |
||||||||||||
|
输入频率 |
1～50MHz，步进1Hz |
||||||||||||
|
输入功率 |
-5dBm～+10dBm，阻抗50Ω |
||||||||||||
|
扫描模式 |
步进扫描 列表扫描 模拟扫描 功率扫描 |
||||||||||||
|
功率特性 |
|||||||||||||
|
最小功率 |
型号 |
标配 |
选件H01A/B |
||||||||||
|
1465A/B/C/D/F-V |
-20dBm |
-110dBm（可设置-135dBm） |
|||||||||||
|
1465H/L |
-20dBm |
-90dBm（可设置-110dBm） |
|||||||||||
|
最大功率 （25±10°C） |
频率范围 |
标配 |
程控步进衰减器选件H01A/B |
大功率输出选件H05 |
选件H01A/B+H05 |
||||||||
|
1465A/B/C/D-V |
|||||||||||||
|
100kHz≤f≤20GHz |
15dBm |
15dBm |
20dBm注3 |
20dBm注3 |
|||||||||
|
1465F-V |
|||||||||||||
|
100kHz≤f≤9GHz |
10dBm |
10dBm |
18dBm |
18dBm |
|||||||||
|
9GHz＜f≤30GHz |
10dBm |
10dBm |
15dBm |
15dBm |
|||||||||
|
30GHz＜f≤40GHz |
10dBm |
10dBm |
12dBm |
12dBm |
|||||||||
|
1465H/L-V |
|||||||||||||
|
100kHz≤f≤15GHz |
5dBm |
5dBm |
15dBm |
15dBm |
|||||||||
|
15GHz＜f≤30GHz |
5dBm |
5dBm |
12dBm |
12dBm |
|||||||||
|
30GHz＜f≤60GHz |
5dBm |
4dBm |
8dBm |
6dBm |
|||||||||
|
60GHz＜f≤67GHz |
4dBm |
3dBm |
6dBm |
4dBm |
|||||||||
|
功率分辨率 |
0.01dB |
||||||||||||
|
功率温度稳定性 |
0.02dB/℃（典型值） |
||||||||||||
|
输出阻抗 |
50Ω（额定值4） |
||||||||||||
|
射频输出端口 |
1465A/B/C-V：N型（阴），阻抗50Ω 1465D-V：3.5mm（阳），N型（阴）（选件H91），阻抗50Ω 1465F-V：2.4mm（阳），阻抗50Ω 1465H/L-V：1.85 mm（阳），阻抗50Ω |
||||||||||||
|
最大外形尺寸 （宽×高×深） |
517mm×192mm×550mm（包括把手和防护底角） 435mm×178mm×498mm（不包括把手和防护底角） |
||||||||||||
|
重量 |
＜28千克（型号、选件配置不同，重量不同） |
||||||||||||
|
电源 |
100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自适应） |
||||||||||||
|
功耗 |
小于400W |
||||||||||||
|
温度范围 |
工作温度：0℃～+50℃；存储温度：-40℃～+70℃ |
||||||||||||
注：
1、1465-V系列信号发生器在环境温度下存放2小时，预热30分钟后，衰减器自动耦合（或者ALC功率大于-5dBm），在给定工作范围内，满足各项指标性能。
2、典型值是以定型值方式给出的补充特性仅供用户参考，不作考核。
3、1465B-V为+16dBm。
4、额定值是指预计的性能，或描述在产品中有用但不包含在产品担保范围内的产品性能。
5、频谱纯度指标为点频无调制模式。
6、100kHz≤f≤250MHz单边带相位噪声测试功率为+15dBm。
