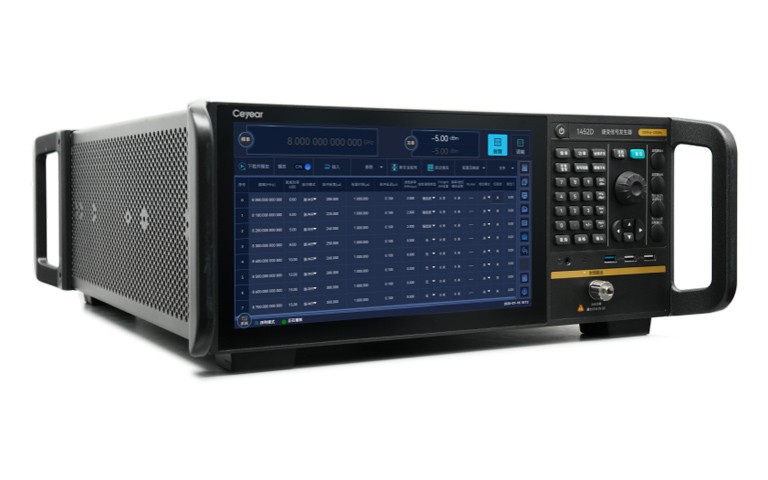

1452D/G捷变信号发生器采用直接数字合成（DDS）技术和直接模拟合成技术（ADS）相结合的设计方案，可以实现全频段频率、功率、调制捷变。频率覆盖范围10MHz~20GHz/44GHz，最大功率捷变范围90dB，捷变时间≤150ns，最大调制带宽2GHz。该款仪器拥有高频率分辨率，低相位噪声和优异的频谱纯度，还具备调频、调相、调幅、脉冲调制、矢量调制、多台相参以及多参数序列播放和PDW播放功能。产品具备GPIB、LAN、USB、DP等标准接口，可外接键盘、鼠标进行操作，采用11.6英寸大屏幕液晶显示，信息显示直观、丰富，操作灵活、方便。可满足对捷变频信号激励与信号模拟的测试需求，为相关领域系统和产品的研制、生产及维护提供保障。
超宽带任意频率间捷变
1452D/G捷变信号发生器能提供10MHz~20GHz/44GHz全频段范围内任意频率捷变，可满足捷变频制导系统等对超宽带频率捷变信号的激励需求，也可以提供相应模拟信号。
超高速频率和功率捷变输出
1452D/G捷变信号发生器可为您提供捷变时间≤150ns的频率和功率捷变，可满足各种捷变频体制装备系统中对捷变速度的测试需要。
优异的功率捷变动态输出
1452D/G捷变信号发生器可实现最大90dB动态范围的功率捷变信号输出，功率捷变时间≤150ns，能模拟实际战场环境中回波信号受作用距离、探测对象、RCS起伏等因素所引起的回波功率差异，还能够模拟通信信道变化所导致的信号幅度波动，从而为您提供更贴近实际的信号激励和电磁环境模拟。
高性能调制输出
1452D/G捷变信号发生器具备高性能的调制能力，支持FM、φM、AM、Pulse、数字调制、多音调制、脉内调制、任意波等多种调制功能，为高质量的信号模拟、激励提供了全面的解决手段。
2GHz射频调制带宽，轻松面对宽带测试挑战
1452D/G捷变信号发生器能够提供最大2GHz射频调制带宽，根据不同应用场景，支持250MHz、500MHz、1GHz、2GHz带宽灵活选配，出众的调制带宽性能可轻松面对测试挑战。
高精度相位控制，支持多机相参组网
1452D/G捷变信号发生器支持步进0.1°高精度相位控制、相位连续/相位相参控制及多机相参组网控制，通过积木式搭建与重组可灵活实现高达128个通道的相参组网，方便大规模阵列接收机场景级测试。通道间幅度、相位、时间差可高精度调节，通道间一致性、稳定性好，可精确模拟来波方向，支持AOA到达角测试。
配置选型
| 1452D | 1452G | ||||
|
频率范围 |
10MHz~20GHz |
10MHz~44GHz |
|||
|
频率分辨率 |
0.001Hz |
||||
|
频率准确度 |
±3×10-8（出厂校准准确度，校准温度23℃±5℃） |
||||
|
时基老化率 |
±5×10-10/天（典型值2，连续通电30天后） |
||||
|
相位调节步进 |
0.1° |
||||
|
频率捷变时间 |
≤150ns |
||||
|
最大功率 (23℃±5℃) |
10MHz≤f＜4GHz |
+10dBm |
10MHz≤f＜4GHz |
+10dBm |
|
|
4GHz≤f≤20GHz |
+7dBm |
4GHz≤f＜20GHz |
+5dBm |
||
|
/ |
/ |
20GHz≤f≤44GHz |
+7dBm |
||
|
最小功率 |
-120dBm（可设置-130dBm） |
||||
|
功率分辨率 |
0.01dB |
||||
|
功率准确度 (23℃±5℃) |
-10dBm≤p≤最大功率 |
±1.0dB |
-10dBm≤p≤最大功率 |
±1.0dB |
|
|
-90dBm≤p＜-10dBm |
±1.5dB |
-90dBm≤p＜-10dBm |
±1.5dB |
||
|
-120dBm≤p＜-90dBm |
±2.0dB |
/ |
/ |
||
|
功率捷变范围 |
10MHz≤f≤20GHz |
≥90dB |
10MHz≤f＜20GHz |
≥90dB |
|
|
/ |
/ |
20GHz≤f≤44GHz |
≥80dB |
||
|
功率捷变分辨率 |
0.5dB（典型值2） |
||||
|
功率捷变时间 |
≤150ns |
||||
|
谐波 |
10MHz≤f＜3GHz |
≤-40dBc |
10MHz≤f＜3GHz |
≤-40dBc |
|
|
3GHz≤f<5GHz |
≤-50dBc |
3GHz≤f<5GHz |
≤-50dBc |
||
|
5GHz≤f≤20GHz |
≤-55dBc |
5GHz≤f≤44GHz |
≤-55dBc |
||
|
非谐波 |
10MHz≤f＜2GHz |
≤-62dBc |
10MHz≤f＜2GHz |
≤-62dBc |
|
|
2GHz≤f≤20GHz |
≤-60dBc |
2GHz≤f≤44GHz |
≤-60dBc |
||
|
单边带相位噪声 (频偏10kHz) |
1GHz |
≤-132dBc/Hz |
1GHz |
≤-132dBc/Hz |
|
|
2GHz |
≤-125dBc/Hz |
2GHz |
≤-125dBc/Hz |
||
|
10GHz |
≤-117dBc/Hz |
10GHz |
≤-117dBc/Hz |
||
|
20GHz |
≤-111dBc/Hz |
20GHz |
≤-111dBc/Hz |
||
|
/ |
/ |
44GHz |
≤-104dBc/Hz |
||
|
脉冲调制 |
开关比 |
≥80dB |
|||
|
上升下降时间 |
≤20ns |
||||
|
最小脉宽 |
100ns（标配） |
||||
|
20ns（选件S13） |
|||||
|
脉冲周期 |
120ns至42s（标配） |
||||
|
40ns至42s（选件S13） |
|||||
|
幅度调制 |
最大调制率 |
10MHz |
|||
|
最大调幅深度 |
95% |
||||
|
深度准确度 |
±（6%×深度+1%）（1kHz调制率，30%深度） |
||||
|
频率调制 |
最大调制率 |
10MHz |
|||
|
最大频偏 |
10MHz≤f＜4GHz |
5%载频 |
10MHz≤f＜4GHz |
5%载频 |
|
|
4GHz≤f≤20GHz |
600MHz |
4GHz≤f≤44GHz |
600MHz |
||
|
频偏准确度 |
±1%×频偏（1kHz调制率，100kHz频偏） |
||||
|
相位调制 |
最大调制率 |
10MHz |
|||
|
最大相偏 |
5%载频/调制率或12π（取最小） |
||||
|
相偏准确度 |
±1%×相偏（1kHz调制率，3π rad相偏） |
||||
|
低频输出 |
波形 |
正弦波、方波、三角波、锯齿波、噪声、双正弦、扫频正弦 |
|||
|
频率范围 |
正弦波、双正弦、扫频正弦 |
1Hz~10MHz |
正弦波、双正弦、扫频正弦 |
1Hz~10MHz |
|
|
方波、三角波、锯齿波 |
1Hz~1MHz |
方波、三角波、锯齿波 |
1Hz~1MHz |
||
|
幅度范围 |
0Vpp~5Vpp |
||||
|
调制样式 （选件S01） |
数字调制、多音调制、脉内调制、任意波 |
||||
|
最大调制带宽 |
10MHz≤f＜3GHz |
10%载频或250MHz（取最小） |
10MHz≤f＜3GHz |
10%载频或250MHz（取最小） |
|
|
3GHz≤f≤44GHz |
250MHz （标配） |
3GHz≤f≤44GHz |
250MHz （标配） |
||
|
500MHz （选件H31-500） |
500MHz （选件H31-500） |
||||
|
1GHz （选件H31-1000） |
1GHz （选件H31-1000） |
||||
|
2GHz （选件H31-2000） |
2GHz （选件H31-2000） |
||||
|
矢量调制精度 |
≤1.5%（0dBm，QPSK，4Msps，f＞100MHz，选件S01） |
||||
|
脉冲流密度 |
≥600万脉冲/秒（SSD数据） |
||||
|
序列特性 |
点数 |
1~8192 |
|||
|
驻留时间 |
200ns~100s |
||||
|
脉冲参数 |
频率、功率、相位、调制（脉冲调制、脉内线性调频、模拟调制、频率相位编码、任意波3） |
||||
|
编辑方式 |
用户自定义、自动填充（等间距、匀加速等） |
||||
|
电源 |
100VAC～120VAC，50Hz/60Hz；或200VAC～240VAC，50Hz/60Hz（自适应） |
||||
|
功耗 |
≤500W |
||||
|
温度 |
工作温度：0℃～50℃；贮存温度：-40℃～70℃ |
||||
|
重量 |
≤35kg（型号、选件配置不同，重量不同） |
||||
|
公称尺寸(宽×高×深) |
（426.0±2.0）mm×（177.0±1.2）mm×（500.0±2.0）mm（不含把手、底脚、后框、旋轮、橡胶按键、侧提带、塞扣、螺钉、接地柱、光纤笼、跳线、输入输出接头、结构件局部凸出部分等的主要外形尺寸） |
||||
|
射频输出端口 |
3.5mm（阳），阻抗50Ω |
2.4mm（阳），阻抗50Ω |
|||
注：1、1452系列捷变信号发生器在环境温度下存放2小时，预热30分钟后，在给定工作范围内，满足各项指标性能。
2、典型值是指不在产品保证范围之内的其它产品性能信息；当性能超出技术指标时，80%的样本在20℃~30℃的温度范围内可表现出95%的置信度；典型性能不包括测量不确定度。
3、序列和PDW模式下的任意波调制需要选件S01。
