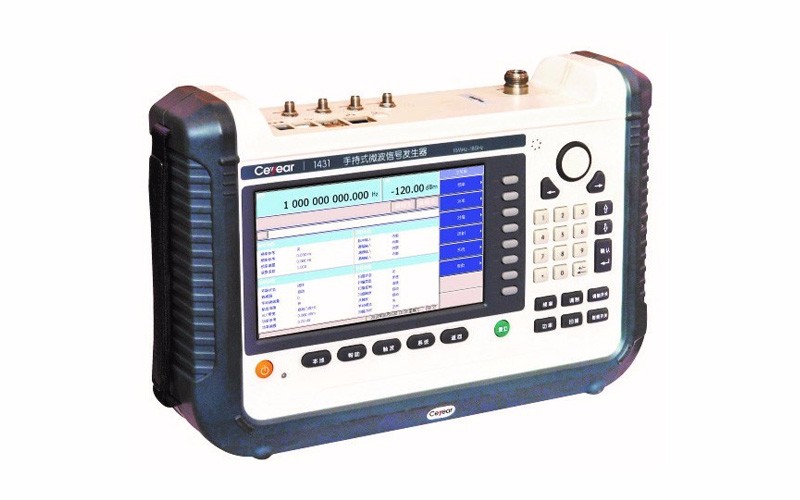

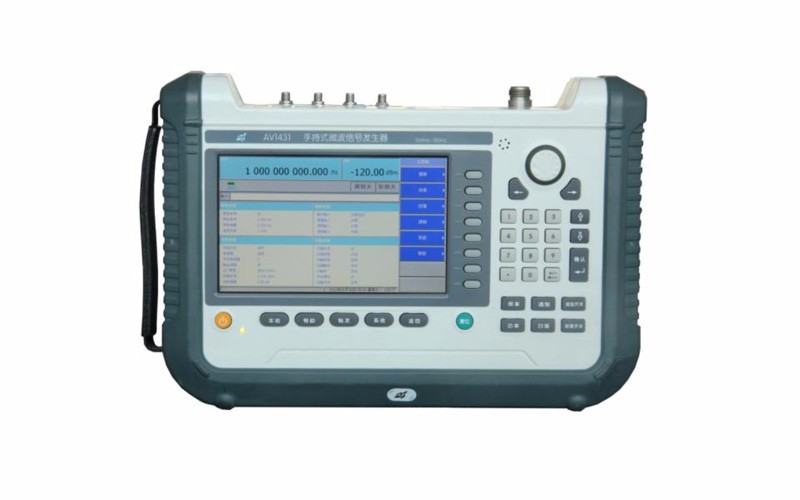

Ceyear中电科思仪41所 1431手持式微波信号发生器
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
1431手持式微波信号发生器和1431A手持式射频信号发生器采用统一的手持式机箱，集成度高，体积小、重量轻，便于携带，提供中英文双语菜单，界面友好，操作简单易学。输出信号分别覆盖微波和射频频段，频率分辨率高，动态范围大，具备步进扫描和多种调制功能。采用两种供电模式，节能性好，内置大容量可充电电池组，一次充电可工作时间长。能够满足绝大多数通信和雷达对抗装备在安装调试、现场维护过程中的测试需求。该仪器良好的性价比更使其成为高校、民用通信等领域测试分析的理想选择。
产品特点
- 体积小，重量轻，内置电池，现场作业，轻松完成
- 友好的人机界面，中、英文双语菜单，操作简单，易学易用
- 内置调制信号发生器
- 具有调幅、调频和脉冲调制功能
- 具有列表和步进两种扫描方式
- 完善的自我诊断功能及状态自测试
- 具有LAN和USB接口，提供标准的程控命令，实现程控操作
- 智能的电源管理功能以及节电工作模式，剩余电量指示及低电量警告
体积小、重量轻、内置电池，现场作业，轻松完成
1431手持式微波信号发生器和1431A手持式射频信号发生器两种型号外形尺寸一致，体积小，重量轻。内置高容量可充电电池组，更换方便。超大容量的电池，多功能工作背包带给您台式机的性能，手持式设备的便利，非常适合现场使用。

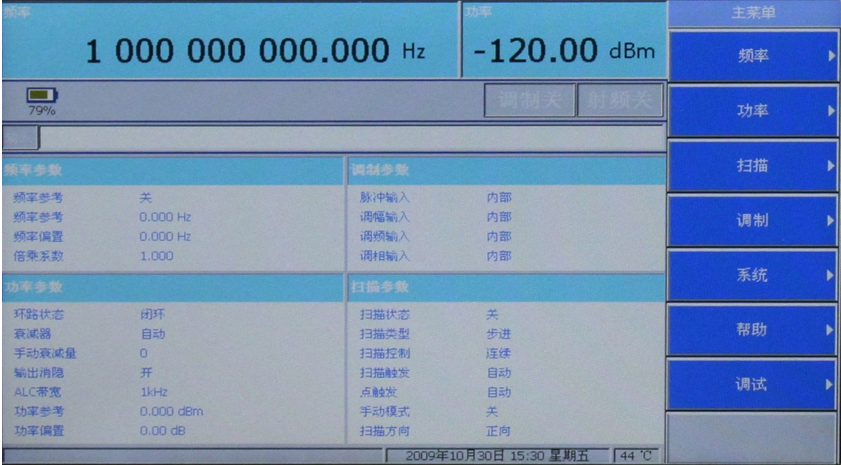

中/英文操作界面，TFT大屏幕真彩液晶显示
1431手持式微波信号发生器和1431A手持式射频信号发生器均采用大屏幕真彩液晶显示，默认中文操作界面，当前状态信息尽收眼底。操作界面也可根据不同用途及场合设置为英文，方便您的使用。操作简单，方便易学，不需要特别培训，您就可以轻松掌握。

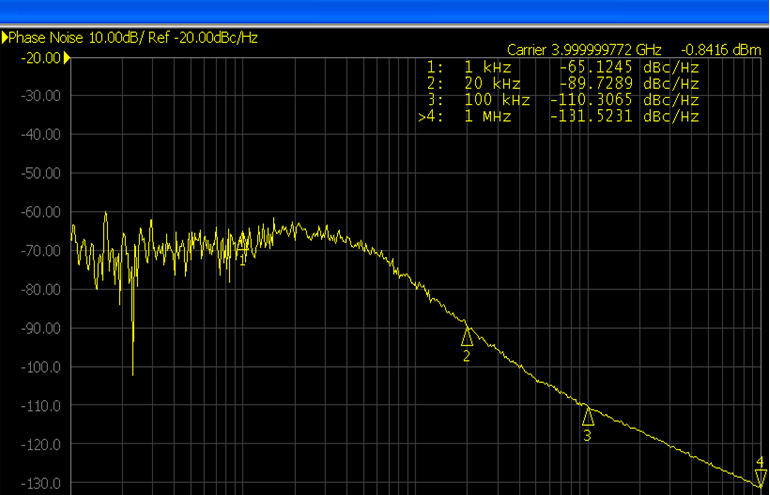

优良的频谱纯度
1431系列手持式信号发生器在大多数频段谐波、非谐波指标达-40dBc以下，在载频4GHz时频偏20kHz处单边带相位噪声典型值为-88dBc/Hz，可方便地用于雷达、通信等装备中的接收机性能检测、故障点定位等。

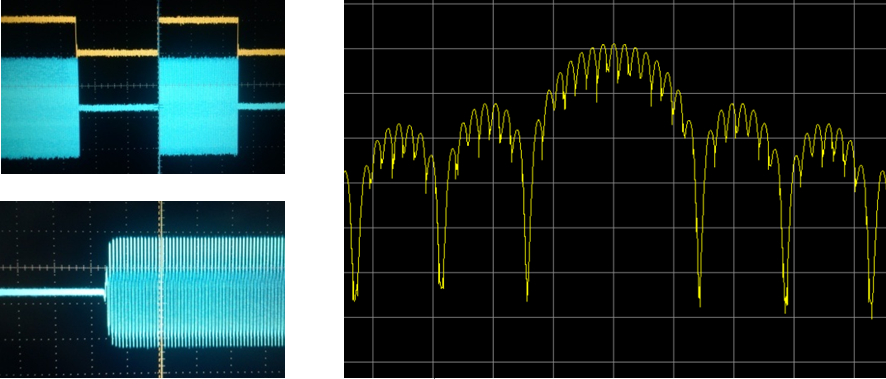

高性能脉冲调制
1431手持式微波信号发生器和1431A手持式射频信号发生器均标配有高性能的脉冲调制功能，调制开关比大于60dB，最小脉宽100ns，支持门控、外部等多种触发方式，为您进行雷达脉冲信号模拟提供了灵活方便的解决手段。

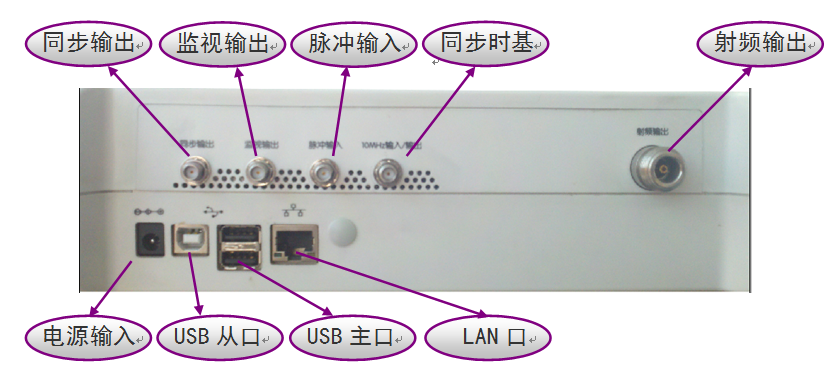

丰富的接口
1431手持式微波信号发生器和1431A手持式射频信号发生器提供了USB接口、网口等附加扩展接口，并提供标准的程控指令，可以方便地实现程控操作；同时还提供参考输入/输出接口、脉冲输入、监视输出和同步输出等接口，方便用户使用。

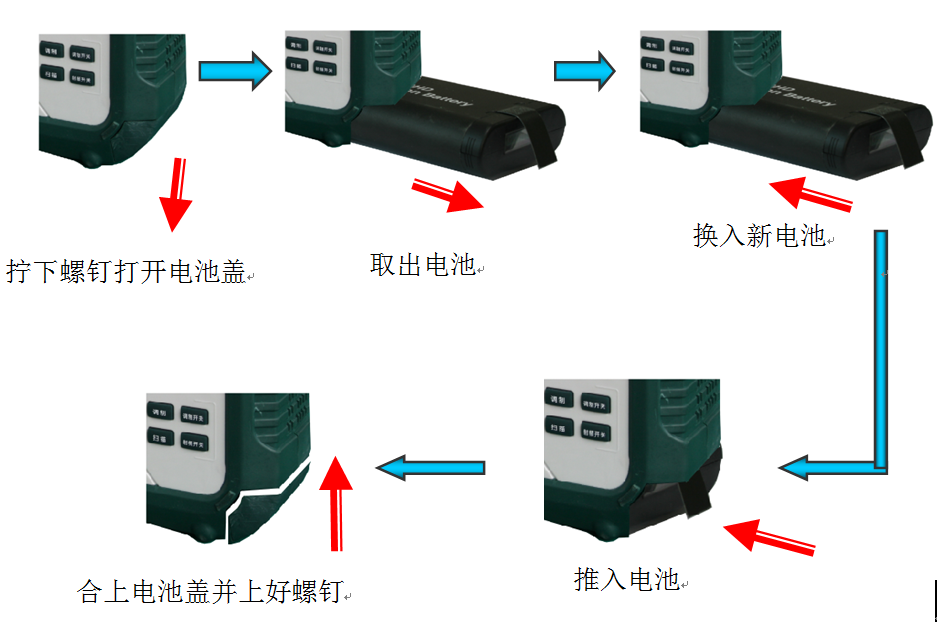

内置可充电电池，更换方便
1431系列手持式信号发生器内置大容量可充电电池组，一次充电可工作时间长，无充电条件下更换备用电池也非常方便，是您外场调试、维护的理想助手。

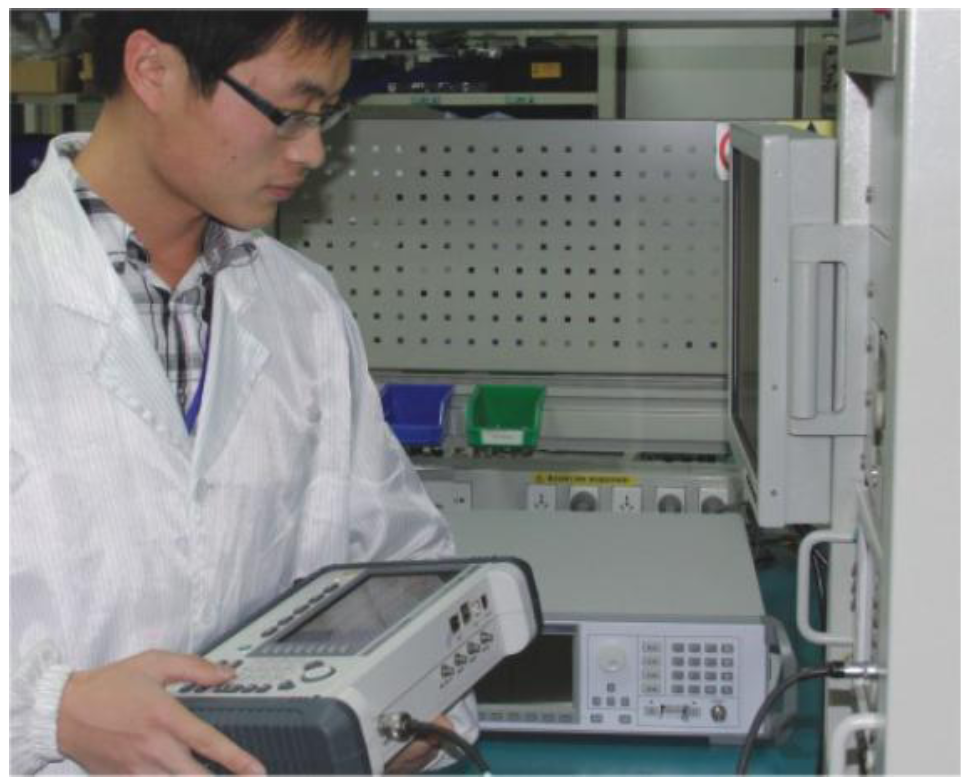

典型应用
1431系列手持式信号发生器输出频率范围宽，动态范围大，可直接输出幅度调制、频率调制和脉冲调制信号，为各种电子设备生产、安装调试过程中提供激励信号，适用于雷达、通信装备和测试系统中的接收机性能检测、故障排查定位等，其小巧的体积方便您的测试应用。
配置选型
|
型号 |
1431 |
1431A |
|
频率范围 |
10MHz~18GHz |
250kHz~4GHz |
|
频率分辨率 |
10Hz |
1Hz |
|
参考频率 |
标称频率：10MHz；老化率：±1.35*10/天 |
|
|
扫描方式 |
步进扫描、列表扫描 |
|
|
谐波 |
≤-30dBc |
|
|
单边带相位噪声 |
≤-76dBc/Hz 10MHz≤f≤2.1GHz@20kHz |
≤-84dBc/Hz 250kHz≤f≤250MHz@20kHz |
|
≤-82dBc/Hz 2.1GHz≤f≤4GHz@20kHz |
≤-96dBc/Hz 250MHz≤f≤500MHz@20kHz |
|
|
≤-76dBc/Hz 4GHz≤f≤8GHz@20kHz |
≤-90dBc/Hz 500MHz≤f≤1GHz@20kHz |
|
|
≤-70dBc/Hz 8GHz≤f≤16GHz@20kHz |
≤-84dBc/Hz 1GHz≤f≤2GHz@20kHz |
|
|
≤-64dBc/Hz 16GHz≤f≤18GHz@20kHz |
≤-78dBc/Hz 12GHz≤f≤4GHz@20kHz |
|
|
输出功率范围 |
-110dBm~+5dBm |
-120dBm~+5dBm |
|
功率准确度 |
-5dBm |
-5dBm |
|
-60dBm |
-60dBm |
|
|
调制性能 |
||
|
脉冲调制 |
脉冲调制开关比：≥60dB 脉冲调制上升下降时间 ：≤40ns |
|
|
幅度调制 |
调制方式：线性方式，指数方式 调制率（30dB带宽）：DC~10kHz 准确度：线性方式：≤±（6%*设置深度+2%）（调制率1kHz） 指数方式：≤±（5%*设置深度+1dB）（调制率1kHz） |
|
|
频率调制 |
调制率（30dB带宽）：DC~10kHz 准确度：≤±（1kHz调制率，频偏100kHz） |
|
|
其他特性 |
||
|
射频输出端口 |
N型（阴） |
|
|
显示屏 |
TFT-LCD |
|
|
操作界面 |
中文/英文 |
|
|
外形尺寸 |
宽*高*深：330mm*230mm*90mm |
|
|
重量 |
≤5kg |
|
|
功耗 |
30W |
20W |
|
供电方式 |
直流、可充电电池组 |
|
|
电池工作时间 |
2小时 |
4小时 |
|
工作温度 |
0℃~+5℃ |
|
