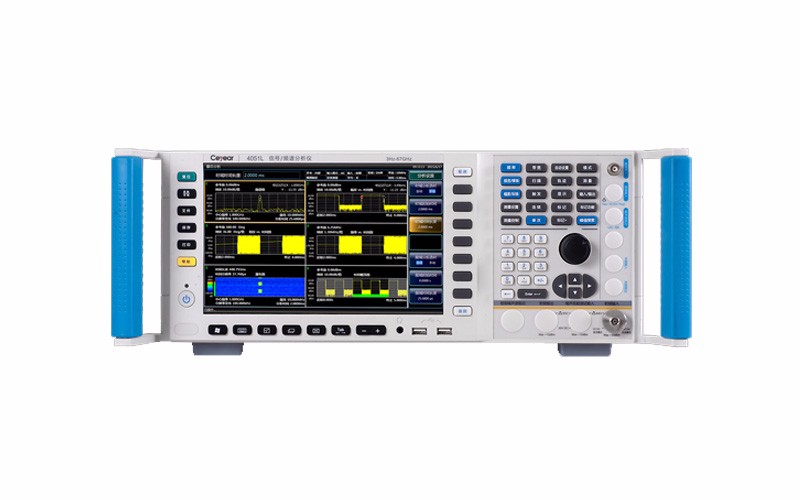

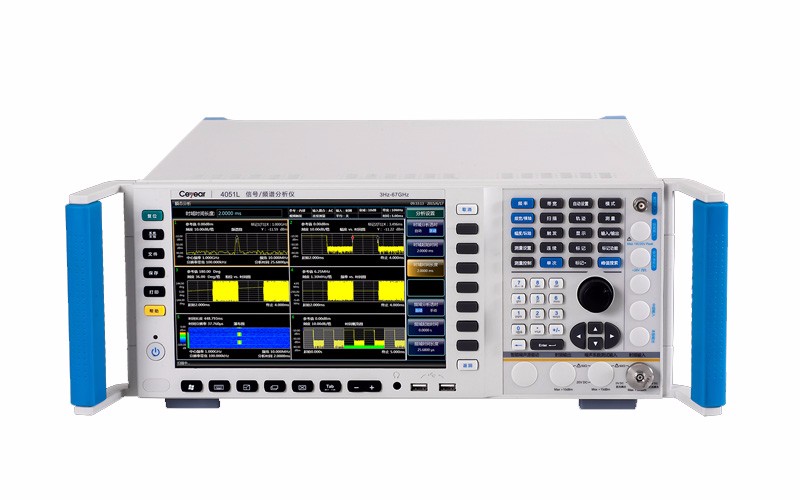

Ceyear中电科思仪41所4051–S系列信号/频谱分析仪
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
4051-S系列信号/频谱分析仪可为您提供高性价比频谱测试服务。仪器具有优良的测试动态范围、相位噪声、幅度精度和测试速度，具备高性能频谱分析、符合标准的谱功率测试组件等共计十种测试功能；并且可提供前置放大器、相位噪声测试、任意中频输出等实用选件。4051-S系列信号/频谱分析仪可广泛应用于航空、航天、雷达探测、通信、电子对抗、导航等领域的信号及设备测试。
产品特点
- 高性价比
- 5种可选覆盖频段，最宽至26.5GHz
- 优良的测试接收性能
- 全面的频谱分析能力
- 实用的功能选件
- 便捷的操作特性
高性价比
- 高度经济性的价格，有效降低用户测试成本
- 提供可媲美高端信号分析仪才有的出色性能指标
5种可选覆盖频段，最宽至26.5GHz
- 最宽至26.5GHz的同轴频率覆盖范围
- 5种可选的频段配置，为用户提供更好的经济性
- 可配置对应主机频段的宽频带前置放大器
优良的测试接收性能
- 1GHz测量灵敏度-153dBm/Hz，配置前放后典型值为-166dBm/Hz
- 26.5GHz测量灵敏度-141dBm/Hz，配置前放后典型值为-160dBm/Hz
- 全数字中频设计，优异的刻度保真度和中频误差
全面的频谱分析能力
- 支持扫频和FFT两种扫描类型
- 零频宽快速扫描，最快扫描时间1us
- 精确的频率计数，计数分辨率可达0.001Hz
- 扫描点数在101～30001之间任意可选
- 可配置6条轨迹，具有丰富的标记操作功能
- 6种检波方式，3种平均类型
- 支持时间门测量
- 具有占用带宽、信道功率、邻道功率测试功能
- 具有功率统计、突发功率、谐波失真、三阶交调、杂散发射等测试功能
实用的扩展选件
- 相位噪声测试功能
- 射频或全频段前置放大器
- 10MHz～160MHz任意中频输出，1Hz频率步进，4档自动增益控制电平
便捷的操作特性
- 支持中英文双语
- 人性化的自动调谐和自动刻度功能
- 支持一键式快捷测量
- 10.1英寸宽屏液晶显示器，1280*800的屏幕分辨率，更清晰地展现测量结果

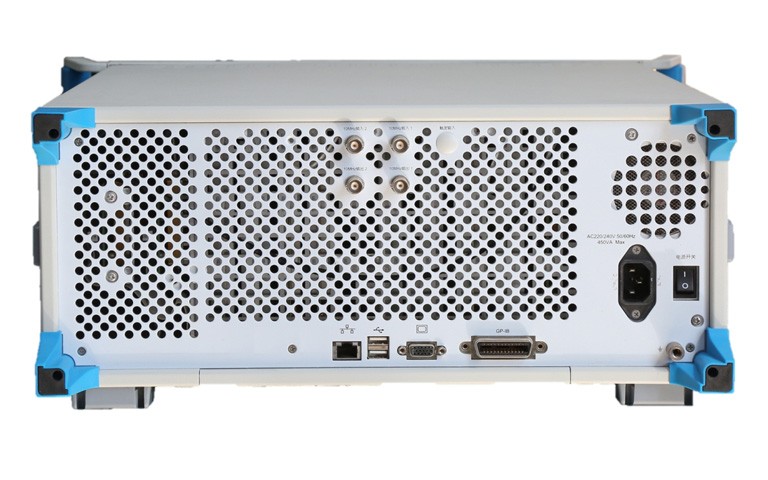

- 支持USB、LAN、GPIB、监视器等多种辅助输出接口，方便用户操作
典型应用
电子系统射频性能评估：作为多功能的通用频谱分析仪表，4051-S信号/频谱分析仪可广泛应用于雷达、通信等电子系统射频性能评估中，为射频性能测试提供高灵敏度、大动态范围、高精度、高效率的解决方案。
发射机和接收机测试和诊断：应用4051-S提供的频谱分析、谱功率测试、相噪测试等丰富的功能，为发射机和接收机测试提供常用的诊断服务。
直接用于复杂测试诊断系统的集成，为系统提供频谱特性测试结果和信号输出。
配置选型
|
型号 |
4051A-S |
4051B-S |
4051C-S |
4051D-S |
4051E-S |
|
直流耦合 |
3Hz～4GHz |
3Hz～9GHz |
3Hz～13.2GHz |
3Hz～18GHz |
3Hz～26.5GHz |
|
交流耦合 |
10MHz～4GHz |
10MHz～9GHz |
10MHz～13.2GHz |
10MHz～18GHz |
10MHz～26.5GHz |
|
10MHz精密频率参考 |
频率准确度： ±（至上次校准日期×老化率＋温度稳定度＋校准准确度） 老化率： ± 1×10-7/年 温度稳定度： ± 1.5×10-8（20°C ~ 30°C） ± 5×10-8（0°C ~ 50°C） 校准准确度： ± 4×10-8 |
||||
|
频率读出准确度 |
±（频率读数×频率参考准确度＋0.1%频宽＋5%分辨率带宽＋2Hz＋0.5水平分辨率*） *：水平分辨率=频宽/（扫描点数-1） |
||||
|
频率计数准确度 |
±（频率读数×频率参考准确度＋0.1Hz） |
||||
|
频宽 |
范围：0Hz（零频宽），10Hz～该型号最高频率范围 准确度：±（0.1%×频宽＋频宽/（扫描点数-1）） |
||||
|
扫描时间范围 |
频宽≥10Hz： 1ms～6000s 频宽=0Hz： 1us～6000s |
||||
|
分辨率带宽 |
范围：1Hz～3MHz （1、2、3、5步进），4、5、6、8、10、20MHz 转换不确定度： ± 0.3dB |
||||
|
视频带宽 |
1Hz～3MHz （1、2、3、5步进），4、5、6、8、10、20MHz（额定值） |
||||
|
触发方式 |
自由、电源、视频、外部电平（前面板）、外部电平（后面板）猝发射频、定时器 |
||||
|
检波方式 |
正常、正峰值、负峰值、取样、视频平均、电压平均 |
||||
|
平均类型 |
视频平均、功率平均、电压平均 |
||||
|
外形尺寸 |

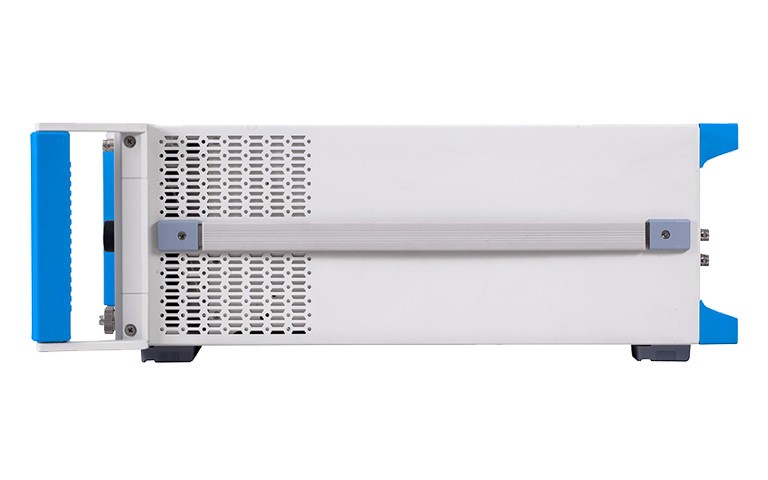

宽×高×深= 510mm×190mm×534mm （含把手、垫脚、底脚） 宽×高×深= 426mm×177mm×460mm（不含把手、垫脚、底脚） |
||||
|
重量 |
约25kg（选件配置不同，重量不同） |
||||
|
电源 |
标配： AC 220~240V：50~60Hz 4051-H98：AC 100~240V：50~60Hz |
||||
|
功耗 |
待机：小于20W；工作：小于400W |
||||
|
温度范围 |
工作温度：0°C ~ +50°C 存储温度：-40°C ~ +70°C |
||||
|
输入接头 |
N型/（阴），阻抗50Ω |
N型/（阴），阻抗50Ω |
N型/（阴），阻抗50Ω |
N型/（阴），阻抗50Ω |
3.5mm（阳），阻抗50Ω |
