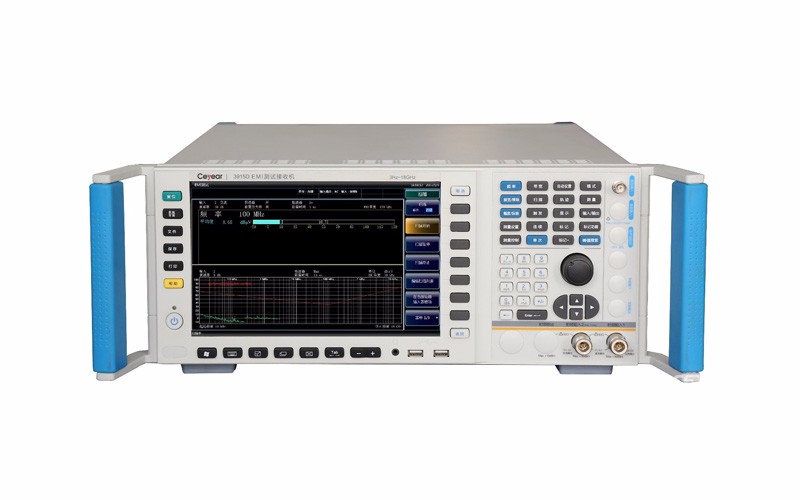

Ceyear中电科思仪41所3915系列 EMI测试接收机
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
3915 系列EMI测试接收机是针对国家及国家军用电磁兼容标准测试需求推出的一款高性能接收机产品。它具有高灵敏度、高精度、大动态范围、低相位噪声等特点，支持EMI标准符合性测试、EMI测试诊断、全功能频谱分析等多种功能，可应用于电磁兼容标准的预检测测试和标准符合性测试领域，也可以作为通用高性能全功能频谱分析仪应用于微波毫米波信号的测试领域中。
产品特点
- 电磁兼容标准符合性测试
- EMI测试诊断
- 高性能全功能的频谱分析
- 内置多种电磁兼容标准并支持用户自行录入
- 内置低噪声放大器、全波段预选器
- 高灵敏度、高精度、低相位噪声、宽频率范围的信号接收
- 提供浪涌保护接收通道
电磁兼容标准符合性测试
- 典型的EMI测试界面
- 内置低噪声放大器、全波段预选器
- 支持多达六种检波方式同时测试
- 符合性测试结果自动判别可
- 进行标准限值线编辑、传输因子编辑、扫描列表编辑

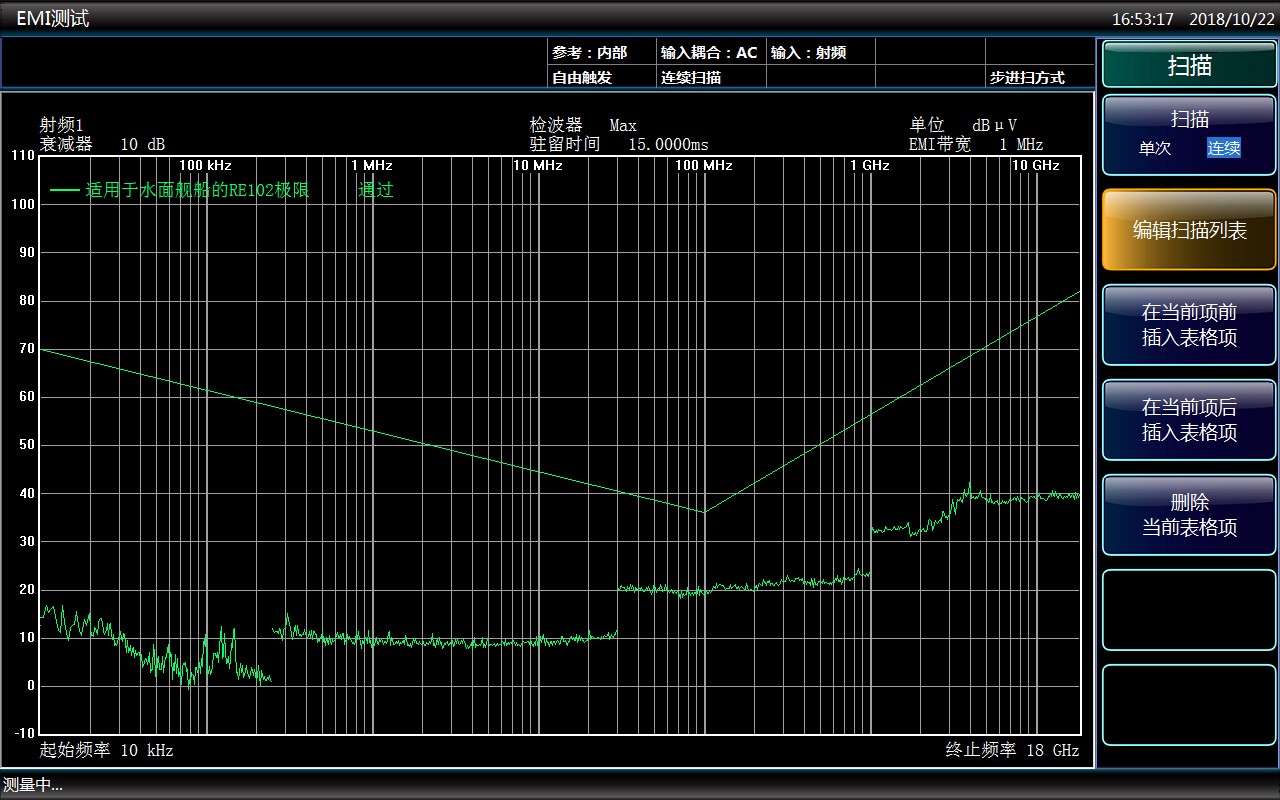

典型的EMI测试界面

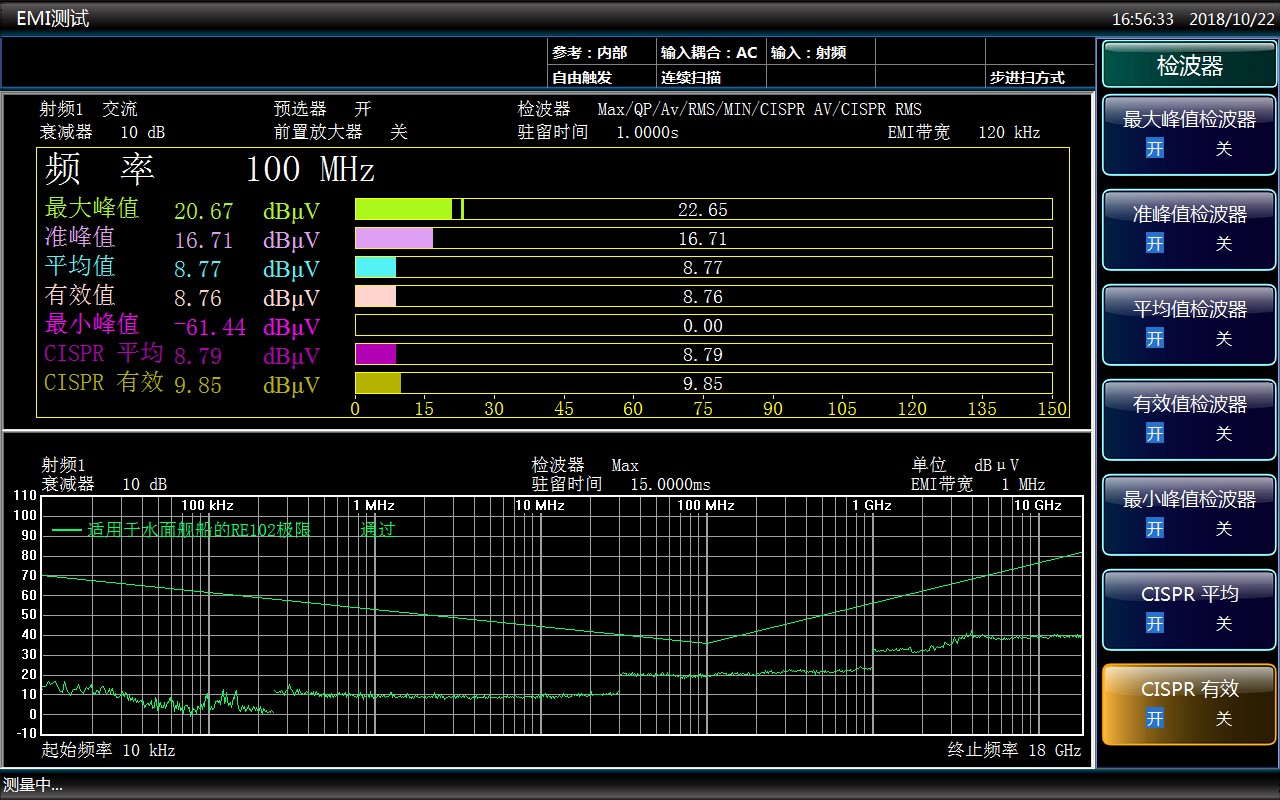

六种检波方式

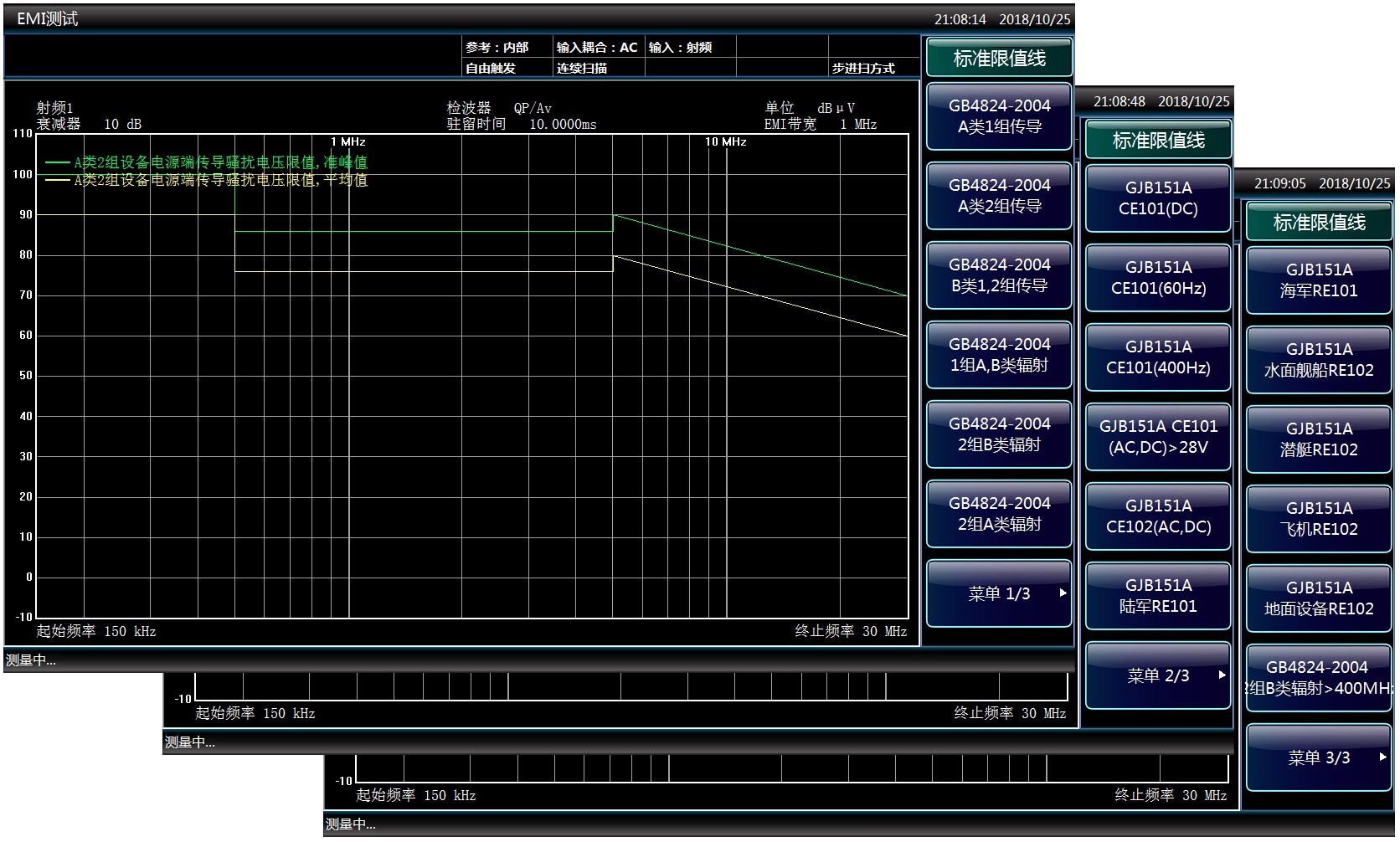

内置多种电磁兼容标准
EMI测试诊断
- 超限峰值的自动搜索
- 设置限值线余量，改变列表中的信号入选条件
- 可自动对一系列频率点进行多检波方式的测试

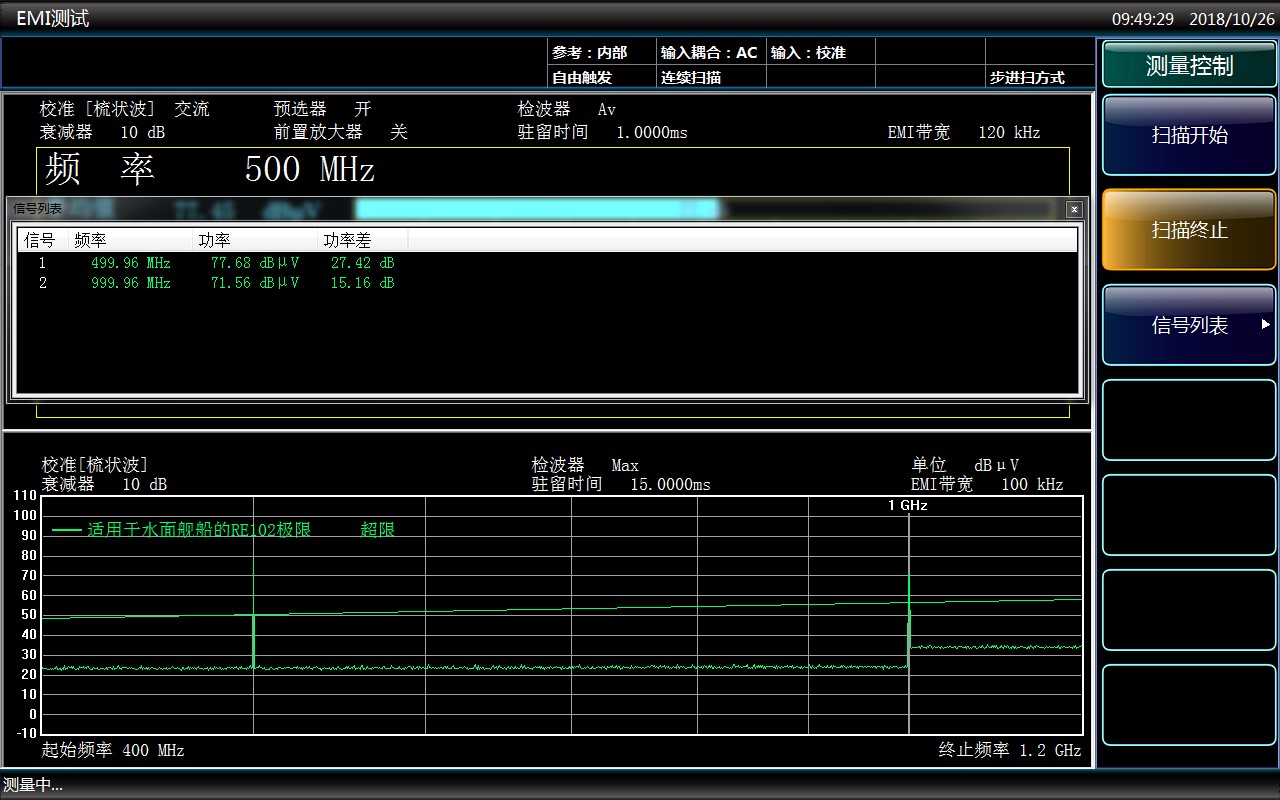

超限峰值自动搜索
全功能频谱分析

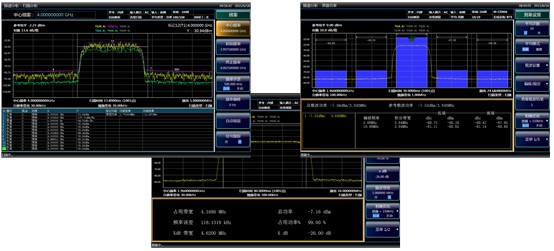

- 典型的频谱分析界面
- 信道功率测量
- 占用带宽测量
- 邻道功率测量
丰富的频谱分析功能
高性能
- 可达-34dBμV/Hz（40GHz）的典型显示平均噪声电平
- +15dBm的典型TOI
- 载波1GHz频偏10kHz时，-128dBc/Hz的典型相噪
- 自动校准技术，减小测试误差
接口丰富
- 两个信号输入端口，射频输入2端口提供浪涌保护
- 提供本振输出端口、中频输入端口拓展频率测试范围
- 提供USB、LAN、GPIB、VGA等多种通用接口
典型应用

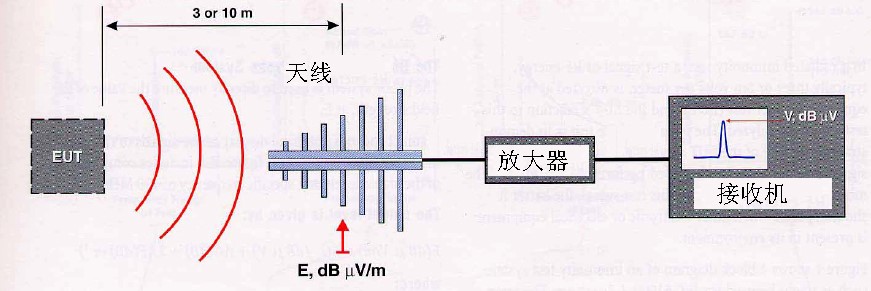

3915 系列EMI测试接收机可应用于电磁兼容标准的符合性测试中，如GJB151A/B、GB4824等标准的辐射发射和传导发射测试，主要应用场合为标准暗室电磁兼容测试、电磁兼容预检测。
配置选型
|
型号 |
3915A |
3915B |
3915C |
3915D |
3915E |
3915F |
|
频率范围 |
||||||
|
输入端口1： |
||||||
|
直流耦合 |
3Hz~4GHz |
3Hz~9GHz |
3Hz~13.2GHz |
3Hz~18GHz |
3Hz~26.5GHz |
3Hz~40GHz |
|
交流耦合 |
10MHz~4GHz |
10MHz~9GHz |
10MHz~13.2GHz |
10MHz~18GHz |
10MHz~26.5GHz |
10MHz~40GHz |
|
输入端口2： |
||||||
|
直流耦合 |
3Hz~1GHz |
|||||
|
交流耦合 |
9kHz~1GHz |
|||||
|
10MHz精密频率参考 |
||||||
|
频率准确度 |
±（至上次校准日期×老化率＋温度稳定度＋校准准确度） |
|||||
|
老化率 |
± 1´10-7/年 |
|||||
|
温度稳定度 |
± 1.5´10-8（20℃ ~ 30℃） ± 5´10-8（0℃ ~ 50℃） |
|||||
|
校准准确度 |
± 4´10-8 |
|||||
|
EMI带宽（6dB） |
10Hz、100Hz、200Hz、1kHz、9kHz、10kHz、100kHz、120kHz、1MHz |
|||||
|
带宽准确度 |
≤±5%（额定值） |
|||||
|
检波器类型 |
峰值、准峰值、平均值、有效值、CISPR-AV、CISPR-RMS |
|||||
|
预选器 |
||||||
|
数量 |
17段 |
|||||
|
可选低噪声放大器频率范围 |
1kHz~4GHz |
|||||
|
可选低噪声放大器增益 |
20dB（典型值） |
|||||
|
外形尺寸 |
宽×高×深= 510mm×190mm×534mm (含把手、垫脚、底脚) 宽×高×深= 426mm×177mm×460mm (不含把手、垫脚、底脚) |
|||||
|
重量 |
约25kg（选件配置不同，重量不同） |
|||||
|
电源 |
标配： AC 220~240V：50~60Hz 4051-H98：AC 100~240V：50~60Hz |
|||||
|
功耗 |
待机：小于20W；工作：小于400W |
|||||
|
温度范围 |
工作温度：0℃ ~ +50℃ ；存储温度：-40℃ ~ +70℃ |
|||||
|
输入接头 |
||||||
|
输入端口1 |
N型（阴），阻抗50Ω |
N型（阴），阻抗50Ω |
N型（阴），阻抗50Ω |
N型（阴），阻抗50Ω |
3.5mm（阳），阻抗50Ω |
2.4mm（阳），阻抗50Ω |
|
输入端口2 |
N型（阴），阻抗50Ω |
|||||
