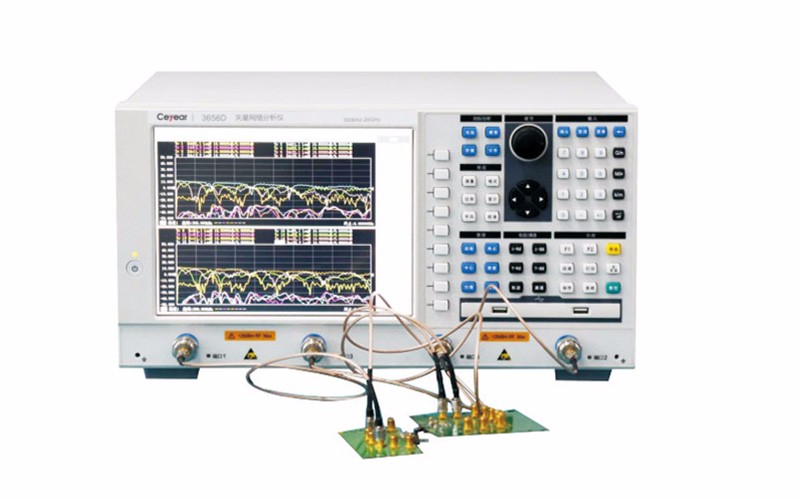

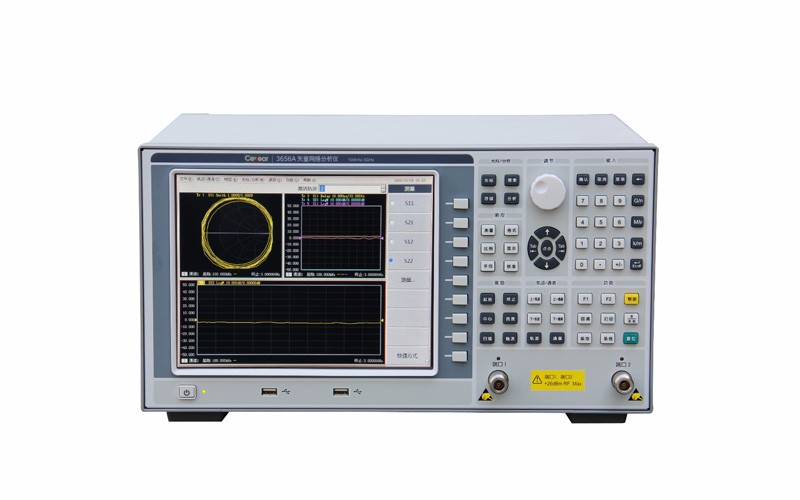

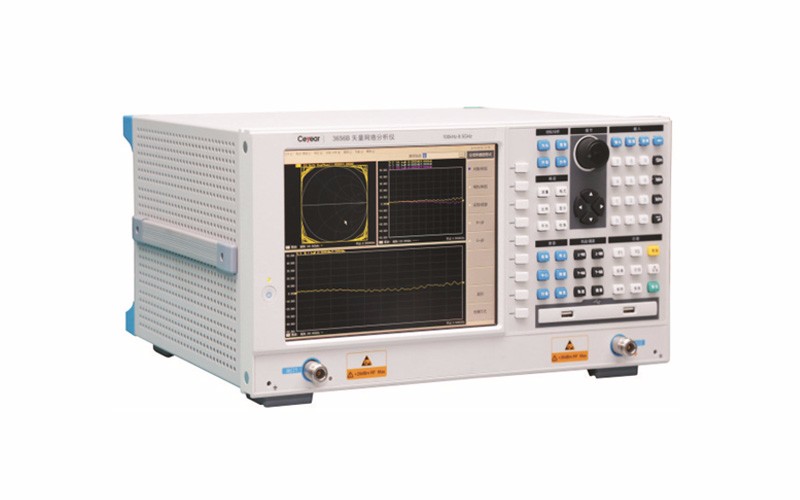

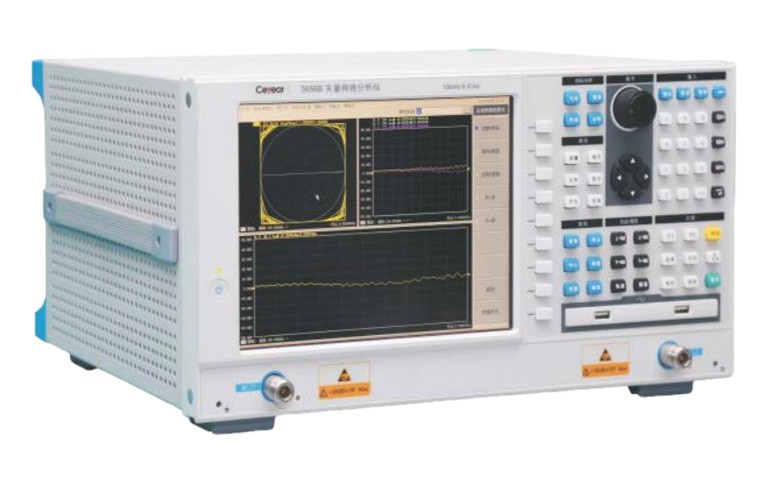

Ceyear思仪 3656A 矢量网络分析仪
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
3656系列矢量网络分析仪适用于无线通信、有线电视、教育及汽车电子等领域，可用于对滤波器、放大器、天线、电缆、有线电视分接头等射频元件的性能测量。该产品采用Windows操作系统；具有误差校准功能、时域功能、夹具仿真器功能；具有对数幅度、线性幅度、驻波、相位、群延时、Smith圆图、极坐标等多种显示格式；提供多种校准方式，包括频响、单端口、响应隔离、增强型响应、全双端口，快速SOLT校准及电校准功能；能够多通道多窗口显示；具有USB接口、LAN网口、GP-IB接口、VGA接口。可快速、精确地测量被测件S参数的幅度、相位和群延迟特性，具备高效、强大的误差修正能力。
产品特点
- 具有高达125dB的动态范围，可对高抑制比器件进行精确测量；
- 3656A可选75Ω测试端口阻抗选件，进行有线电视元件测量；
- 3656A/B/D具有四端口选件，单次连接即可实现四端口网络全部16个S参数测量，并可进行平衡参数测量；
（注：3656A/B四端口选件为外置装置2813A） - 较低的迹线噪声使网络分析仪具有更高的测试精度；
- 提供多达64个独立测量通道，快速执行复杂测试方案；
- 强大的数据分析能力，如纹波测试、带宽测试、极限测试等功能，方便用户进行合格判定，提高测试效率；
- 标配时域分析功能；
- 夹具仿真器能模拟科研生产的多种测量场合，快速、实时地获得相应的测量结果；
- 具备LAN、GPIB接口，可进行远程控制及系统互联并带有四个USB接口。
大动态范围
具有高达125dB（IFBW=10Hz）的动态范围，可对高抑制比器件进行精确测量。
迹线噪声低
0.001dBrms迹线噪声，可以有效降低测量误差。
时域分析功能
利用时域软件功能可进行被测件的时域测量，全面测试被测件的性能指标。如进行电缆故障点定位及长度测量等。
强大的数据分析能力
具有极限测试、纹波测试、带宽测试、滤波器自动统计等多种分析功能，使损耗、纹波、抑制一览无余，并方便进行跳频滤波器调试。
配置选型
| 参数 | 3656A |
| 频率范围 | 100kHz ～ 3GHz |
| 频率分辨率 | 1Hz |
| 频率准确度 | ±5×10-6(23℃±3℃) |
| 输出功率设置范围 | -45dBm～+10dBm |
| 反射跟踪 |
100kHz～10MHz ±0.030dB |
| 传输跟踪 |
100kHz～10MHz ±0.030dB |
| 测量点数 | 1到16001 |
| 中频带宽 | 最小1Hz；最大5MHz，以1，2，3，5，7步进。 |
| 端口接头形式 |
N型接头（阴头） 系统阻抗50欧姆 |
| 测量端口数 | 2个 |
| 测量接收机数 | 4个 |
| 参考电平幅度设置 |
设置范围：±500dB |
| 参考相位设置 |
设置范围：±500° |
| 时基参考输出 |
输出频率：10MHz |
| 数字接口 | GP-IB接口、USB接口、以太网接口和VGA显示接口 |
| 操作系统 | Windows XP |
| 显示方式 | 10.4英寸高亮度液晶显示 |
| 测量域 | 频域 时域 |
| 外型尺寸 | 436*236.5*345（宽×高×深）（含垫脚、底脚、侧提带、输入输出端口） |
| 功耗 | 150W |
| 电源输入形式 | 50Hz单相220V或者50Hz/60Hz单相110V交流电 |
| 重量 | 16kg |
