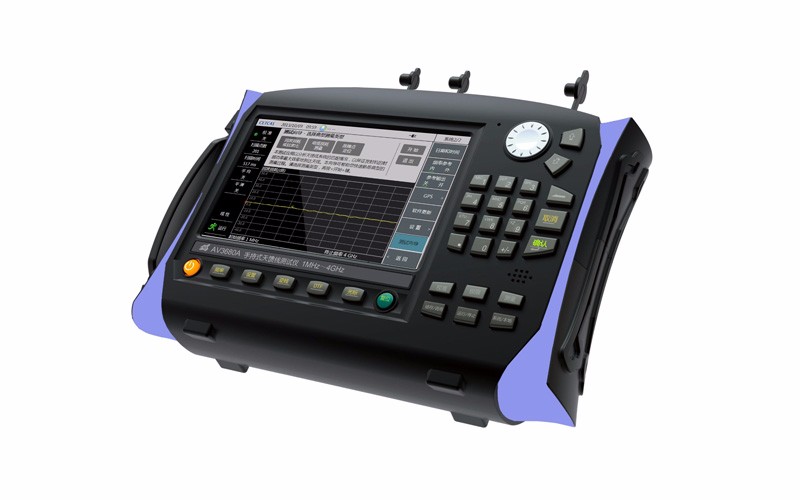

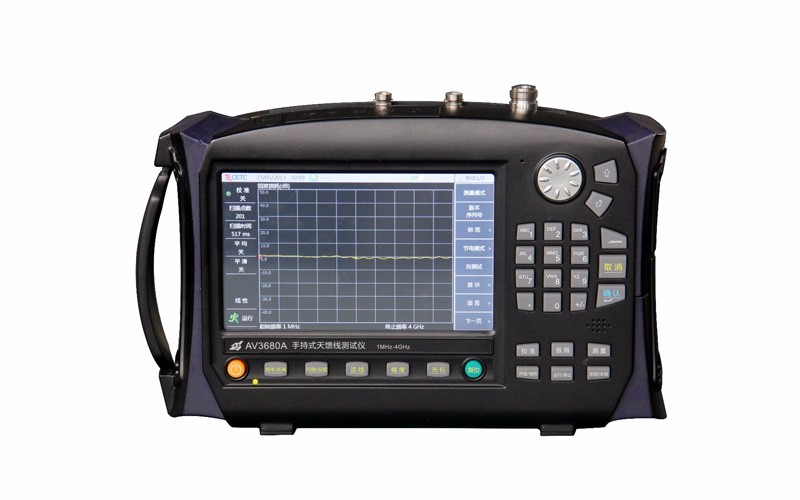

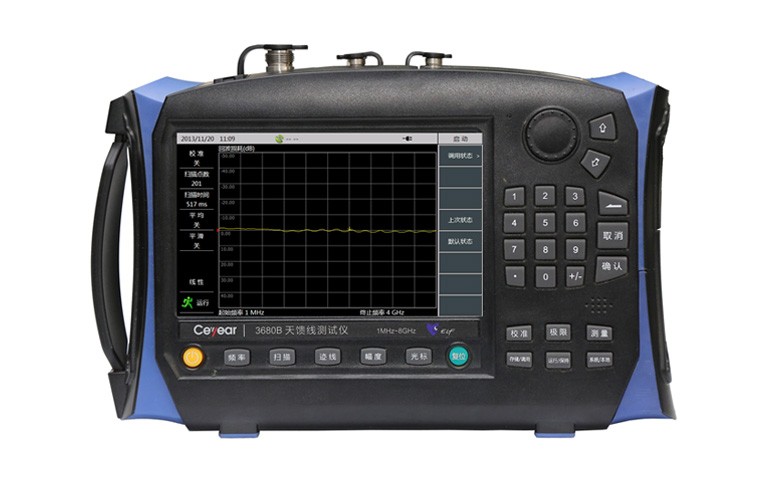

Ceyear思仪 3680A/B 天馈线测试仪
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
3680A/B天馈线测试仪采用了先进的射频电路与数字电路混合集成设计技术、宽带基波混频技术、数字化中频处理技术、智能电源管理技术等新技术；具有测量速度快、测量精度高、体积小、重量轻、可电池供电、支持触摸屏操作、背光亮度可自动调节等优点，可对驻波比、回波损耗、特性阻抗和相位进行测试，对故障点定位。
3680A/B天馈线测试仪针对现场测试而开发，主要用于各种通信基站天馈线系统的测试，包括集群、GSM、PCS/DCS、CDMA、GPRS、WCDMA、CDMA2000、TD-SCDMA、LTE及寻呼系统等。
在天馈线系统安装、调试及日常维护时，天馈线测试仪可帮助用户快速评估传输线和天线系统的状况，提高运行基站的维护效率，加快新基站的安装调试进程。同时可用于科研、教学、生产中对射频器部件的反射参数测试。
支持多种测量格式/支持触摸屏操作
支持回波损耗、驻波比、电缆损耗、DTF回波损耗、DTF驻波比、Smith圆图、相位共七种测量格式。可对电缆、天馈线系统进行全方位的测量及故障诊断。
配备一款7寸液晶触摸屏,除了可进行菜单操作外，可触摸点击各种显示信息，进行快捷的参数设置。通过手指滑动可在7个测量格式中快速切换，无需进行菜单操作。
双窗口显示
每个窗口可显示不同的测量格式，具有独立的光标功能。
列表扫描
支持列表扫描功能，同时测量多个频段，每个扫描段可设置不同的点数、频率范围。列表编辑方便快捷，可直接点击待编辑参数，每个段可通过开关设置打开或关闭。
测量向导
通过典型测量的操作步骤说明，指引用户完成测量过程，帮助用户快速熟悉仪器操作。
数据存储及调用
对测量迹线或状态进行存储，存储介质可选择仪器内部FLASH存储器、SD卡、USB设备。
嵌入式电子校准
3680A/B具有嵌入式电子校准件选件,实现“一键式”校准操作，无需任何外部连接。
功率测量
配置功率测量选件，通过外置功率探头选件实现功率测量。
无惧风沙
适应野外测试需求，抗沙尘、撞击、振动。
多种显示模式
多种显示模式及屏幕亮度调节功能，提供适应不同环境的显示效果。
GPS定位
内置GPS接收机，通过外加GPS天线，用户可以得到当前位置信息。
电池续航能力强
内置大容量锂离子充电电池，3680A最长工作时间达8小时，3680B达4小时。电池更换简单方便。
远程控制及工具软件
通过USB或网络接口连接PC机与仪器，实现仪器远程控制，并提供工具软件进行数据分析、实时数据采集、曲线存储及调用。
通过迹线拖动及比较，可将不同窗口的迹线拖动至一个窗口，并进行加减乘除运算。
配置选型
| 型号 | 3680A | 3680B |
| 频率范围 | 1MHz ~ 4GHz | 1MHz ~ 8GHz |
| 初始频率误差 | ±2×10-6 (23℃) | ±2.5×10-6 (23℃) |
| 频率温度稳定性 | ±1×10-6/10℃（相对于23℃） | ±1×10-6/10℃（相对于23℃） |
| 频率分辨率 | 1kHz | 1kHz |
| 方向性 | ≥42dB(机械校准) ≥35dB(嵌入式电子校准) |
≥42dB(1MHz~6GHz，机械校准) ≥36dB(6GHz~8GHz，机械校准) ≥31dB(1MHz~6GHz，嵌入式电子校准) ≥26dB(6GHz~8GHz，嵌入式电子校准) |
| 源匹配 | ≥31dB(机械校准) | ≥31dB(机械校准) |
| 反射跟踪 | ±0.08dB(机械校准) | ±0.08dB(机械校准) |
| 电池供电时间 | 8h(不具有嵌入式校准选件，70%屏幕亮度) 6h(具有嵌入式校准选件) |
4h |
| 整机功耗 | ≤15W(不对电池充电) ≤54W(对电池充电) |
≤18W(不对电池充电) ≤54W(对电池充电) |
| 扫描时间 | 1ms/频点（10kHz中频带宽） | |
| 电源输入 |
电源适配器：输入 100-240V 50/60Hz输出 15V, 4A；锂离子电池：10.8V, 7800mAh |
|
| 外形尺寸 | 宽x高x深=295mmx205mmx70mm (不含把手、支架) | |
| 重量 | 2.5kg（含电池） | |
| 工作温度 | -10℃～+50℃ | |
| 存储温度 | -40℃～+70℃ | |
| 电磁兼容性 | 符合GJB3947A-2009中 3.9.1的要求 | |
| 测试端口 | N型阴头 | |
| 10MHz输入/输出端口 | BNC | |
| GPS天线接口 | BNC | |
