Ceyear中电科思仪41所16603/16604系列噪声源
噪声源是一种能产生随机连续频谱信号的装置,良好的噪声源应在规定的频带内具有稳定的输出噪声功率和均匀的功率谱密度。中电科仪器仪表有限公司能提供10MHz~50GHz频率范围内多种型号的同轴噪声源,产品包括智能和标准两大系列,具有频率覆盖宽、输出端口驻波比小、输出超噪比平坦度好等优点。 智能噪声源采用I2C总线技术,可实现超噪比的自动下载,提高测量速度;内部配备数字温度传感器,便于主机自动监测环境温度的变化,用于噪声系数测量实时温度修正,提高测量精度。标准噪声源要求+28V脉冲电压驱动。 噪声源和噪声系数分析仪一起使用,为微波毫米波频段噪声系数测量提供完整解决方案。中电科仪器仪表有限公司建立了对应频段噪声源超噪比校准系统,能够精确校准噪声源的超噪比。
索取报价2

点击索取报价,选择产品以及所需配件,发送索价申请后,将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn
  • 产品概述
  • 配置选型

      噪声源是一种能产生随机连续频谱信号的装置,良好的噪声源应在规定的频带内具有稳定的输出噪声功率和均匀的功率谱密度。中电科仪器仪表有限公司能提供10MHz~50GHz频率范围内多种型号的同轴噪声源,产品包括智能和标准两大系列,具有频率覆盖宽、输出端口驻波比小、输出超噪比平坦度好等优点。

      智能噪声源采用I2C总线技术,可实现超噪比的自动下载,提高测量速度;内部配备数字温度传感器,便于主机自动监测环境温度的变化,用于噪声系数测量实时温度修正,提高测量精度。标准噪声源要求+28V脉冲电压驱动。

      噪声源和噪声系数分析仪一起使用,为微波毫米波频段噪声系数测量提供完整解决方案。中电科仪器仪表有限公司建立了对应频段噪声源超噪比校准系统,能够精确校准噪声源的超噪比。



产品特点

  • 频率覆盖宽、带内平坦度优
  • 智能噪声源超噪比电子存储,和噪声系数测试仪连接后超噪比自动加载
  • 实时温度探测,提高噪声系数测量精度
  • 高精度的微波毫米波噪声源超噪比校准系统,可实现超噪比的精确校准

      频率覆盖宽,带内平坦度优

      系列噪声源频率范围同轴一体化覆盖10MHz~50GHz,超噪比平坦度好。



      智能噪声源超噪比电子存储,和噪声系数测试仪连接后超噪比自动加载

      智能噪声源采用I2C总线技术,内置电子存储器,存储频率/超噪比数据对,和噪声系数测试仪连接后,噪声源超噪比能自动加载至噪声系数测试仪中,提高测量速度。






      实时温度探测,提高噪声系数测量精度

      智能噪声源内置数字温度传感器,能够实时监测环境温度的变化,用于噪声系数测量的温度修正,提高测量精度。

      完善的定标系统,可保证超噪比的精确校准和定期检定

      研制开发了高精度微波和毫米波噪声源超噪比自动校准系统,可实现噪声源超噪比精确校准,方便噪声源的定期检定。








配置选型

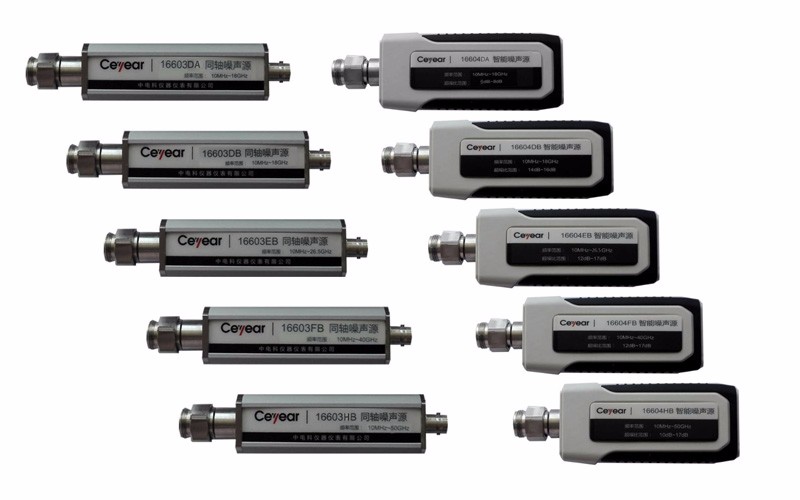

16603系列噪声源

型号

频率范围

超噪比范围

输出端口VSWR

输出接口

形式

驱动

接口

16603DA

10MHz~18GHz

5dB~8dB

<1.30:1

3.5mm(阳)

标准驱动接口

16603DB

10MHz~18GHz

14dB~17dB

<1.30:1

16603EB

10MHz~26.5GHz

12dB~17dB

<1.35:1

16603FB

10MHz~40GHz

12dB~19dB

10MHz~18GHz

<1.35:1

2.4mm(阳)

18GHz~40GHz

<1.45:1

16603HB

10MHz~50GHz

10dB~19dB

10MHz~18GHz

<1.35:1

18GHz~50GHz

<1.50:1



最大外形尺寸

宽×高×深=30mm×21.5mm×137mm

最大重量

0.17kg



16604系列噪声源

型号

频率范围

超噪比范围

输出端口VSWR

输出接口

形式

驱动

接口

16604DA

10MHz~18GHz

5dB~8dB

<1.30:1

3.5mm(阳)

智能驱动接口

16604DB

10MHz~18GHz

14dB~17dB

<1.30:1

16604EB

10MHz~26.5GHz

12dB~17dB

<1.35:1

16604FB

10MHz~40GHz

12dB~19dB

10MHz~18GHz

<1.35:1

2.4mm(阳)

18GHz~40GHz

<1.45:1

16604HB

10MHz~50GHz

10dB~19dB

10MHz~18GHz

<1.35:1

18GHz~50GHz

<1.50:1



最大外形尺寸

宽×高×深=52.5mm×33.5mm×125.5mm

最大重量

0.25kg
