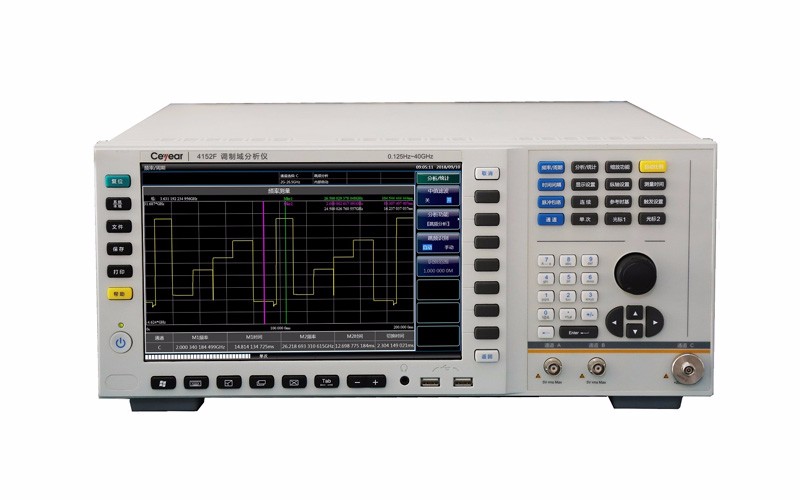

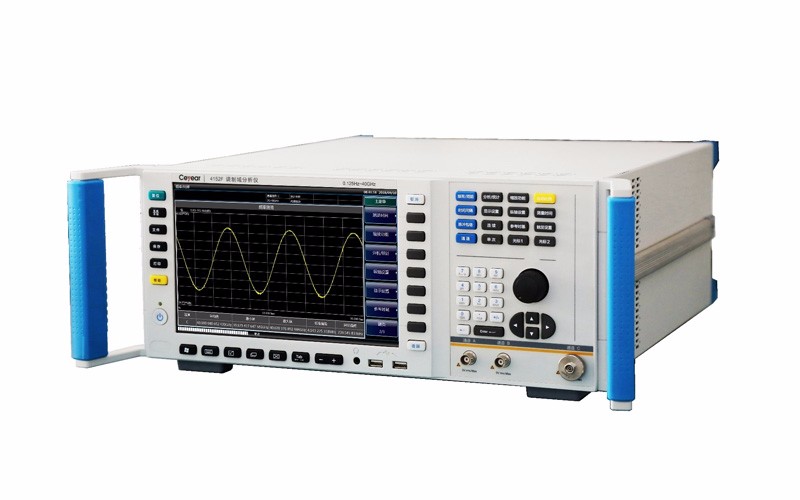

4152系列调制域分析仪能够精确表征信号频率随时间动态变化规律，最大监测带宽36GHz，最短每隔100ns无隙监测，可测量宽带捷变频、线性调频、脉冲调制等多种复杂信号的时频特性。此外调制域分析仪还提供脉冲周期、脉冲宽度、占空比、时间间隔、相位等测量功能，具备结果统计、柱状图、跳频分析、线性调频分析等统计分析功能。适用于抗干扰通信、捷变频雷达、多普勒雷达和计量校准等领域的信号及设备测试。
产品特点
- 丰富的调制域测量功能
- 36GHz频率监测范围
- 宽带捷变频捕获分析能力
- 宽带线性调频捕获分析能力
- 良好的人机交互
丰富的调制域测量功能
具有载波调制域测量、时间间隔测量、脉冲周期测量、脉冲宽度测量、相位测量、脉冲包络参数等多种测量功能。可提供平均值、标准偏差、最大值、最小值、阿仑偏差等统计信息。测量结果以曲线图和直方图方式显示，曲线图用于查看变化趋势，直方图用于查看测量结果的分布情况。
36GHz频率监测范围
4152系列调制域分析仪在各波段内均可实现无隙频率监测，最大能实现4GHz～40GHz的调频、捷变频、跳频信号的实时监测。
宽带捷变频捕获分析能力
- 频率触发功能
- 最小采样间隔100ns
- 频率分辨率12位/秒

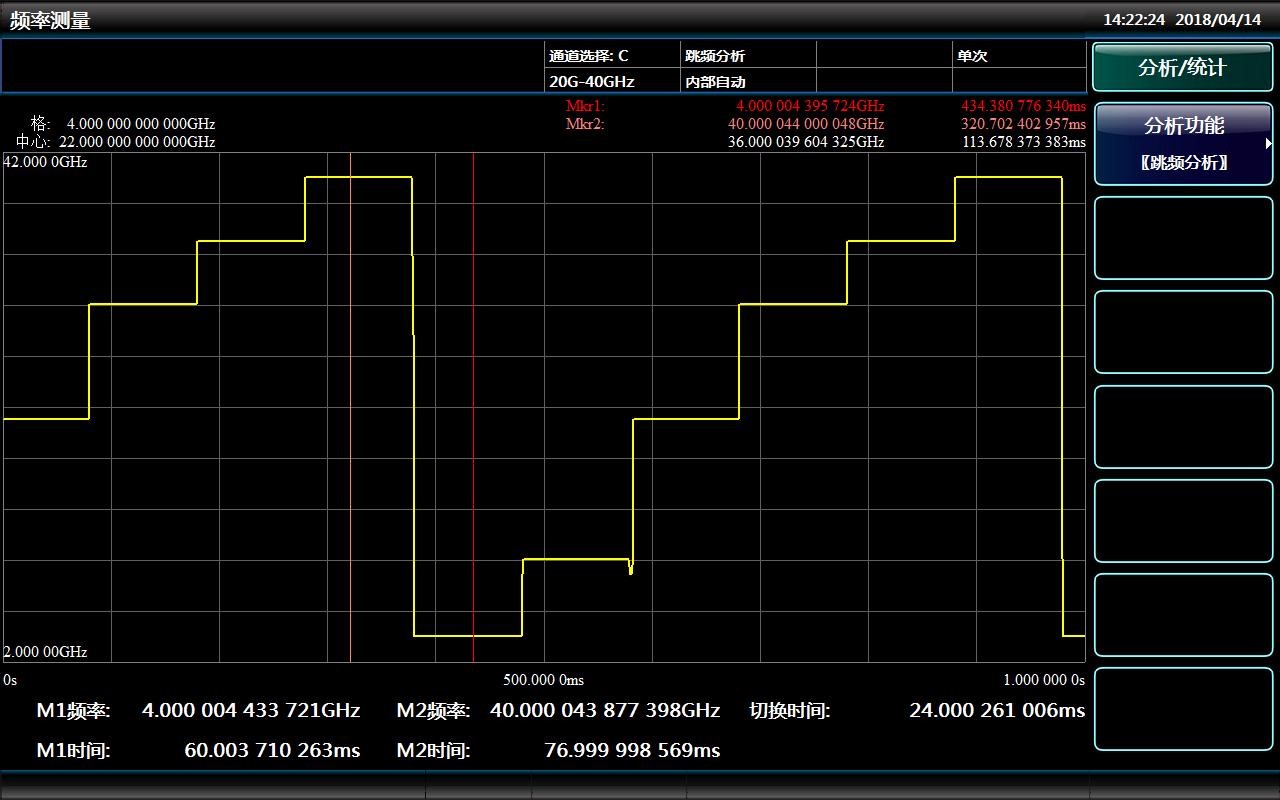

- 跳频分析工具
宽带线性调频捕获分析能力
- 线性度分析工具
- 频率触发功能
- 视频滤波功能
- 自动峰值搜索
良好的人机交互
- 标配10.1英寸、170度视角、高亮度、高分辨率液晶显示器
- 提供鼠标键盘操作，光标等分析工具可手动拖动，提供全景模式，便于细节查看
- 提供GPIB及LAN数据通信接口，满足数据文件的传输拷贝及程控互联
- 提供轨迹存储/调用、状态存储/调用功能
- 提供缩放功能，可观察测量结果变化全过程
典型应用
雷达设备测量
4152系列调制域分析仪可用于测量雷达发射信号的时频特性。可以用一台仪器来验证发射信号的精度，同时可以直接且精准的测量雷达发射和接收之间的时间差：
- 具有载波频率VS时间的测量功能，能够直接查看载波频率的变化情况
- 具有时间间隔VS时间测量功能，可测量雷达信号发射与接收之间的时间差
- 具有脉冲宽度及脉冲周期VS时间测量功能
- 具有相位VS时间测量功能
- 可以测量宽带跳频、宽带线性调频、捷变频、脉冲参差等信号

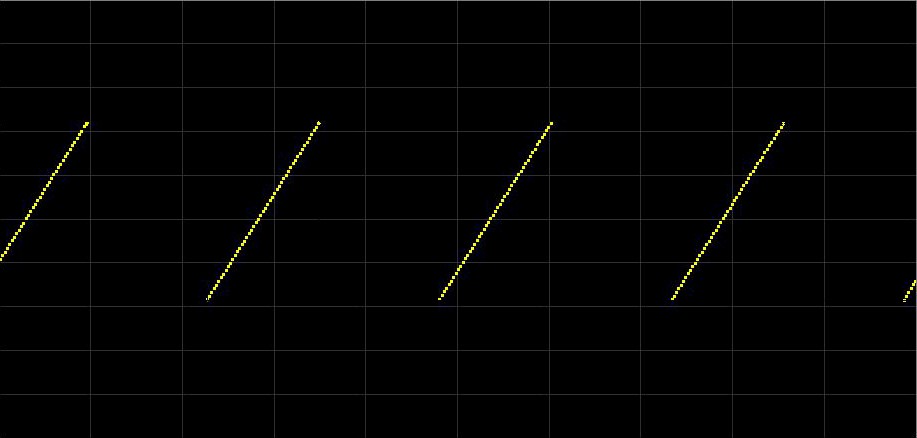

脉内跳频信号 脉内线性调频信号

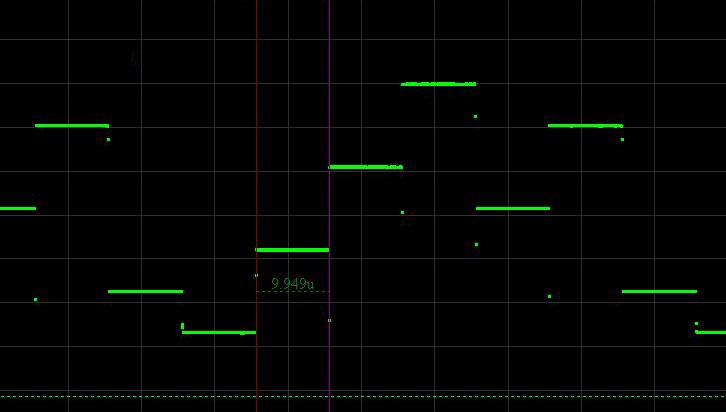

捷变频信号（100万跳/秒） 脉冲参差信号
通信设备测量
4152系列调制域分析仪可以用于测量和分析精细度抖动和漂移。无论是在较长时间内执行低速高度精确的测量，还是在较短时间内执行高速测量，您都可以使用4152系列调制域分析仪作为高精度的抖动和漂移分析解决方案：
- 查看数据直方图，可以使用累积功能，查看不断增加测量后的全体数据直方图
- 查看轨迹图，可以知道频率的趋势和变化
- 利用光标及其自动寻点功能查看数据点
- 查看统计信息：平均值、标准偏差、最大值、最小值、峰峰值、以及阿仑偏差
- 可用连续时间间隔测量功能直接测量时钟的周期及分布情况
晶体振荡器元器件性能测试
4152系列调制域分析仪可用于测量晶体振荡器件，利用载波频率测量可以测量时钟在一段时间内的稳定性：
- VCO锁相时间及频率特性测量
- 提供长时间的调制域测量
- 通过轨迹图观测时钟变化趋势
- 通过直方图查看时钟分布情况
- 提供统计功能：平均值、最大值、最小值、标准偏差、峰峰值、以及阿仑偏差
构建自动测试系统
4152系列调制域分析仪具有强大的连通能力，其程控指令集符合SCPI 1999.0规范，方便用户构建自动测试系统。
配置选型
|
型号 |
4152A |
4152E |
4152F |
|||||
|
通道A |
通道B |
通道A |
通道B |
通道C |
通道A |
通道B |
通道C |
|
|
频率技术指标 |
||||||||
|
频率范围 |
0.125Hz~50MHz（连续波） |
50MHz~4GHz（连续波、脉冲） |
0.125Hz~50MHz（连续波） |
50MHz~4GHz（连续波、脉冲） |
500MHz~26.5GHz（连续波、脉冲） |
0.125Hz~50MHz（连续波） |
50MHz~4GHz（连续波、脉冲） |
4GHz~40GHz（连续波、脉冲） |
|
频率测量最大带宽 |
3.5Hz |
3.5Hz |
3.5Hz |
3.5Hz |
26.5GHz |
3.5Hz |
3.5Hz |
36GHz |
|
频率测量显示最低位 |
±100ps/采样间隔*被测频率 |
|||||||
|
连续波频率测量分辨率 |
【±（100ps rms+1.4*触发误差）/采样间隔】*被测信号频率 |
|||||||
|
连续波频率准确度 |
±（100ps rms+1.4*触发误差）/采样时间*被测信号频率±时基误差*被测信号频率 | |||||||
|
内时基性能 |
||||||||
|
频率 |
10MHz |
|||||||
|
老化率 |
<±5*10-8/年 |
|||||||
|
温度稳定度 |
<±5*10-8 |
|||||||
|
时基误差 |
老化率+稳定度 |
|||||||
|
|
时间技术指标 |
|||||||
|
正时间间隔范围 |
10ns~10000s |
|||||||
|
正负时间间隔范围 |
-10000s~10000s |
|||||||
|
时间间隔分辨率 |
100ps rms |
|||||||
|
最小采样间隔 |
100ns |
|||||||
| 脉冲宽度测量范围 | 20ns~8s | |||||||
|
最低有效显示位 |
±100ps | |||||||
|
端口说明 |
||||||||
|
端口类型 |
BNC阴头 |
BNC阴头 |
BNC阴头 |
BNC阴头 |
N型阴头 |
BNC阴头 |
BNC阴头 |
N型阳头 |
|
转接头类型 |
BNC阳头 |
BNC阳头 |
BNC阳头 |
BNC阳头 |
2.4mm K型阳头 |
BNC阳头 |
BNC阳头 |
2.4mm K型阴头 |
|
一般技术指标 |
||||||||
|
温度范围 |
工作温度：0℃~+50℃ 储存温度：-40℃~+70℃ |
|||||||
|
尺寸（宽*高*深） |
426mm*177mm*460mm,不含把手、垫脚、底脚 498mm*192mm*532mm,含把手、垫脚、底脚 |
|||||||
|
重量 |
<20kg |
|||||||
|
整机功耗 |
<350W |
|||||||
|
输入电源要求 |
电压：220VAC±10%，频率：50Hz±5% |
|||||||
