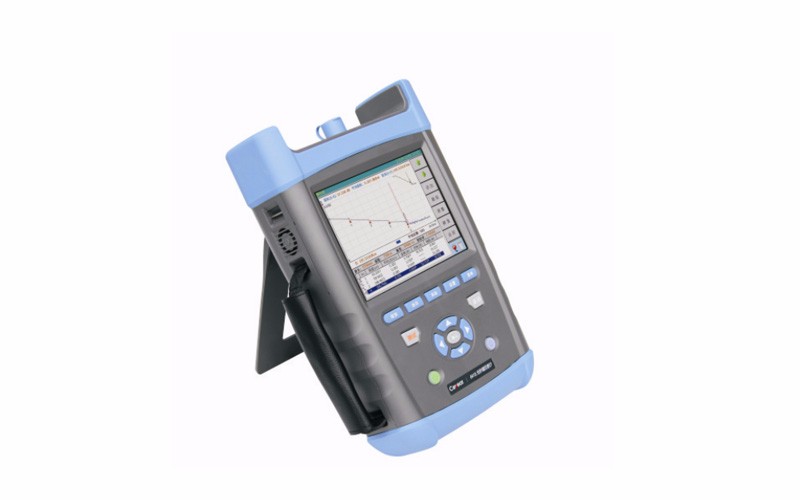

6418/C光时域反射计是针对FTTx网络而设计的一款高性能多功能测试仪器。该产品主要用于测量光纤光缆的长度、传输损耗、接头损耗等光纤物理特性，并能对光纤线路中的事件点、故障点准确定位。广泛应用于光纤通信系统的工程施工、维护测试及紧急抢修；光纤光缆的研制与生产测试等。
6418/C外观结构采用双色双料一体化模具设计工艺，外观新颖亮丽、坚固耐用，采用触摸和按键双重操作方式，操作非常方便；内置高级防反射的LCD显示单元，即便野外环境下，操作界面也清晰可见；整机具有4路光接口，可同时实现光功率计、VFL、单模及多模测试功能，接口类型可随意更换，便于清洁光纤端面。该产品具有丰富的外部接口，既可通过以太网接口实现远程控制，也可通过两种不同的USB接口，实现外接U盘、打印机及与PC机数据通信。测试结果既可保存在机内，也可通过SD接口保存在SD卡中。机内配备有大容量的锂电池，工作时间长达8小时以上，适于长时间野外作业。
产品特点
- ≤0.8m事件盲区，测试光纤跳线轻松自如；
- 45dB大动态范围，256k数据采样点；
- 双色双料一体化模具工艺，坚固耐用；
- 高级防反射LCD，野外环境下显示界面清晰可见；
- 具有多种测试模式、触摸屏及快捷键操作；
- 通信光自动监测功能；
- 具有以太网远程控制功能；
- 双USB接口功能，可外接U盘、打印机及通过SyncActive软件与PC机通信；
- 支持Bellcore GR196及SR-4731文件格式；
- 电池低电压告警功能；
- 视窗操作系统，中英文操作界面；
- 内置可视红光故障定位（VFL）及光功率计功能；
- 多种OTDR光输出头类型可随意更换，端面清洁更加方便；
- 应用软件在线升级，无需返回原厂。
事件盲区
6418/C具有≤0.8m的事件盲区，尤其适于对短的光纤链路或光纤跳线的测试。
快速曲线分析
6418/C能够快速准确地分析出测试曲线中的事件点或故障点及其位置信息，并以事件表的形式列出线路中所有的事件信息，这对线路维护人员非常有用，只需观察事件表即可对被测线路的状况一目了然。
快速自动测试
6418/C的自动测试功能使得用户无需了解更多的有关该仪器操作的细节，测试步骤变得非常简单，只需要接入光纤、点击【测试】按钮即可，仪器会自动设置最佳测试条件并最终给出准确的测试结果，如测试曲线和事件列表等。
特有的PON网络测试功能
6418/C是光纤接入网及FTTx的理想的测试仪器，内置有独特的PON网络测试功能，能够透过多达1:128的光分路器，可以实现对PON网络各分支的精确测试。
可视故障定位（VFL）功能
6418/C内置的可视红光故障定位（VFL）功能，具有CW/1Hz/2Hz三种工作模式，可快速发现短距离光纤链路中的断点或大的损耗点位置，以便维护人员及时采取措施，节省时间。
自动来光监测及告警功能
当 OTDR测试光纤链路时，如果光纤中有通信光信号，会造成测试结果不准确，甚至会对仪器内部的探测器造成不可恢复的损坏。6418/C具有对被测光纤中 的通信光信号自动监测功能，被测光纤只要接入到6418/C的光接口中，仪器便自动感应并监测光纤中是否有通信光信号，一旦监测到有光信号，将及时提示 告警信息，为仪器提供及时的保护。
丰富的外部接口
6418/C标配有丰富的外部接口，如USB、 Min-USB、以太网、耳机及SD接口。因此， 可以实现以下功能：
外接U盘或SD卡
外接基于USB接口的打印机
与PC机数据通信
通过以太网实现远程控制
外接耳机
典型应用
6418/C高性能光时域反射计具有手动测试（实时测试、平均测试）、自动测试和盲区测试3种模式。
手动测试模式：该测试模式适于那些对该仪器比较了解的熟练操作者，因此能够得到更加准确的测试结果。在手动测试模式中，用户可根据测试需要选择实时测试模式或平均测试模式。
实时测试：可快速检测光纤链路的动态变化，应用于需要实时监测或观察光纤链路的对接过程及效果。
平均测试模式：可以尽最大可能地抑制测试曲线中的噪声，从而得到更加精确的测试结果。在平均测试模式中，平均次数越大，则对噪声的抑制效果越好，但测试时间也相应的延长，因此，在实际使用中，可根据需要灵活设置平均次数。
自动测试模式：该模式下，仪器能够自动设置最佳测试条件，并给出测试结果，无需操作者了解复杂的背景知识和有关仪器操作的细节。为了提高自动测试的精度，可以适当加大自动测试时的平均次数，但将延长自动测试的时间。
盲区测试模式：该模式适用于对超短距离光纤的测试，如测试光纤跳线的长度等，在该模式下，如希望仪器获得最好的测试结果，要求被测光纤末端的反射损耗（或称回波损耗）大于40dB。
配置选型
|
模块号 |
工作波长（nm） |
光纤类型 |
动态范围（dB） |
事件盲区（m） |
衰减盲区（m） |
|
6418/C-1103 |
1625 |
单模 |
38 |
1/0.8 |
5 |
|
6418/C-1104 |
1625（内置滤波器） |
36 |
|||
|
6418/C-1105 |
1650 |
38 |
|||
|
6418/C-1106 |
1650（内置滤波器） |
36 |
|||
|
6418/C-1201 |
850 |
多模 |
24 |
1.6 |
5 |
|
6418/C-1202 |
1300 |
36 |
|||
|
6418/C-2101 |
1310/1550 |
单模 |
42/40 |
1/0.8 |
5 |
|
6418/C-2102 |
1310/1550 |
40/38 |
|||
|
6418/C-2103 |
1310/1550 |
37/35 |
|||
|
6418/C-2104 |
1550/1625 |
38/38 |
|||
|
6418/C-2105 |
1550/1625（内置滤波器） |
36/36 |
|||
|
6418/C-2106 |
1550/1650 |
38/38 |
|||
|
6418/C-2107 |
1550/1650（内置滤波器） |
36/36 |
|||
|
6418/C-2108 |
1310/1550 |
45/43 |
|||
|
6418/C-2109 |
1310/1550 |
32/30 |
|||
|
6418/C-2201 |
850/1300 |
多模 |
24/34 |
1.6 |
8/8 |
|
6418/C-3101 |
1310/1490/1550 |
单模 |
39/36/38 |
1/0.8 |
5 |
|
6418/C-3102 |
1310/1550/1625 |
39/38/36 |
|||
|
6418/C-3103 |
1310/1550/1625（内置滤波器） |
37/36/34 |
|||
|
6418/C-3104 |
1310/1550/1650 |
39/38/36 |
|||
|
6418/C-3105 |
1310/1550/1650（内置滤波器） |
37/36/34 |
|||
|
6418/C4101 |
1310/1490/1550/1625 |
|
36/34/34/34 |
1/0.8 |
5 |
|
6418/C41021 |
1310/1383/1550/1625 |
36/34/34/34 |
|||
|
6418/C4103 |
1310/1490/1550/1625（内置滤波器） |
36/34/34/34 |
|||
|
6418/C4104 |
1310/1490/1550/1650 |
38/36/36/36 |
|||
|
6418/C4105 |
1310/1490/1550/1650（内置滤波器） |
36/34/34/34 |
注：
1、标准模块必须且只能选一项
2、中心波长：1310nm±20nm、1383nm±10nm、1490nm±20nm、1550nm±20nm、1625nm±15nm、1650nm±5nm（单模）；850nm/1300nm±20nm（多模）
3、环境温度23℃±2℃，最大测试脉冲宽度，平均次数大于500，SNR=1
4、盲区测试模式（里程≤1.6km、脉宽5ns），光纤端面反射损耗≥40dB，典型值
5、盲区测试模式（里程≤1.6km、脉宽10ns或更小脉冲），光纤端面反射损耗≥50dB（多模≥40dB），典型值
