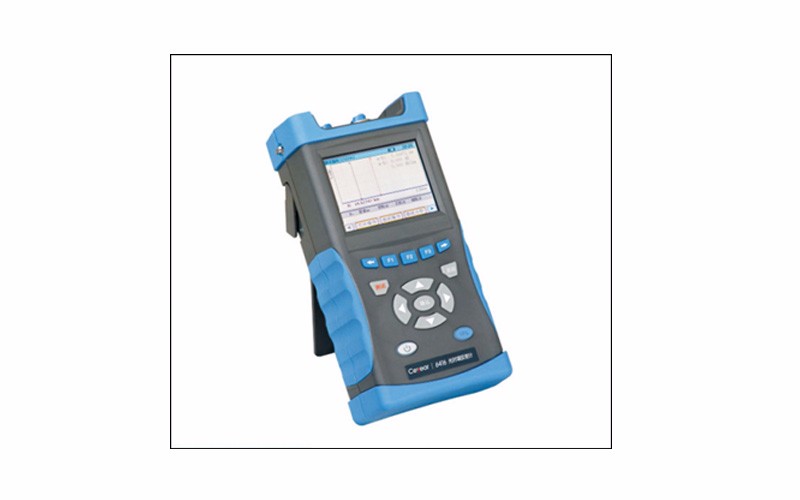

Ceyear中电科思仪41所 6416掌上型光时域反射计
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
6416掌上型光时域反射计是针对FTTx而设计的测试仪器。该产品主要用于测量光纤光缆的长度、传输损耗、接头损耗等光纤物理特性，并能对光纤线路中的事件点、故障点准确定位。广泛应用于光纤通信系统的工程施工、维护测试及紧急抢修；光纤光缆的研制与生产测试等。
6416外观结构采用双色双料一体化模具设计工艺，外观新颖亮丽、坚固耐用、操作非常方便，采用高级防反射LCD显示，使得野外环境下操作界面清晰可见，整机采用双路供电方式，大容量锂电池使整机的工作时间长达10小时以上，该产品具有两种USB接口形式，既可接入U盘，也能通过USB数据线与PC机通信。同时，为方便操作人员携带方便，该产品采用了更人性化的设计，为仪器配备了舒适的背带。
产品特点
- 掌上型、重量轻、便于携带；
- 双色双料一体化模具工艺，坚固耐用；
- 高级防反射LCD，野外环境下显示界面清晰可见；
- 1m事件盲区，测试光纤跳线轻松自如；
- 具有自动及手动测试功能；
- 自动来光监测功能；
- 触摸屏和按键双重操作；
- 双USB接口功能，既可外接U盘，也能通过SyncActive软件与PC机通信；
- 支持Bellcore GR196及SR-4731文件格式；
- 智能电池电量指示及电池低电压告警功能；
- WinCE视窗操作系统，中英文操作界面；
- 超过10小时的电池续航时间，适于长时间野外施工；
- 内置VFL可视红光故障定位功能；
- OTDR光输出头采用可更换方式，端面清洁更加方便；
- 应用软件在线升级，无需返回原厂。
事件盲区
6416具有事件盲区短，尤其适于对短的光纤链路或光纤跳线的测试。
快速自动测试
6416的自动测试功能使得用户无需了解更多的有关该仪器操作的细节，测试步骤变得非常简单，只需要接入光纤、点击【测试】按钮即可，仪器会自动设置最佳测试条件并最终给出准确的测试结果，如测试曲线和事件列表等。
快速曲线分析
6416能够快速准确地查找出测试曲线中的事件点或故障点及其位置信息，并以事件表的形式列出线路中所有的事件信息，这对线路维护人员非常有用，既提高测试效率，又无需了解烦琐的背景知识。
曲线分析及事件列表
文件管理
6416具有文件管理功能，除了能对机内或U盘中的文件进行存储、浏览、删除外，还能够外接基于PCL语言的激光打印机或喷墨打印机，以便打印测试报表。
除此之外，6416还可借助SyncActive软件通过USB数据线与PC机高速通信。
文件管理及数据传输
便利的VFL功能
借助6416的可视红光故障定位（VFL）功能可以非常方便、快捷地发现短距离光纤链路中断点或大的损耗点位置，以便维护人员及时采取措施，节省时间。
自动来光监测及告警功能
当OTDR测试光纤链路时，如果光纤中有通信光信号，会造成测试结果不准确，甚至会对仪器的光探测器造成不可恢复的损坏。6416 具有对被测光纤中的通信光信号自动监测功能，一旦光纤接入到6416的光接口中，系统将自动监测光纤中是否有通信光信号，一旦监测有光信号，将告警提示，为仪器提供快捷及时的保护。
典型应用
6416掌上型光时域反射计主要用于对FTTx网路的测试。该产品为用户提供了一种低成本的测试方案，具有手动测试（实时测试、平均测试）、自动测试和盲区测试3种模式。
手动测试模式：
该测试模式适于那些对该仪器比较了解的熟练操作者，因此能够得到更加准确的测试结果。在手动测试模式中，用户可根据测试需要选择实时测试模式或平均测试模式。
实时测试可快速检测光纤链路的动态变化，应用于需要实时监测或观察光纤链路的对接过程及效果。
平均测试模式可以尽最大可能地抑制测试曲线中的噪声，从而得到更加精确的测试结果。在平均测试模式中，平均次数越大，则对噪声的抑制效果越好，但测试时间也相应的延长，因此，在实际使用中，可根据需要灵活设置平均次数。
自动测试模式：
该模式下，仪器能够自动设置合适的测试条件，并给出测试结果，无需操作者了解复杂的背景知识和有关仪器操作的细节。为了提高自动测试的精度，可以适当加大自动测试时的平均次数，但将延长自动测试的时间。
盲区测试模式：
该模式适用于对超短距离光纤的测试，如测试光纤跳线的长度等，在该模式下，如希望仪器获得最好的测试结果，要求被测光纤末端的反射损耗（或称回波损耗）大于40dB。
