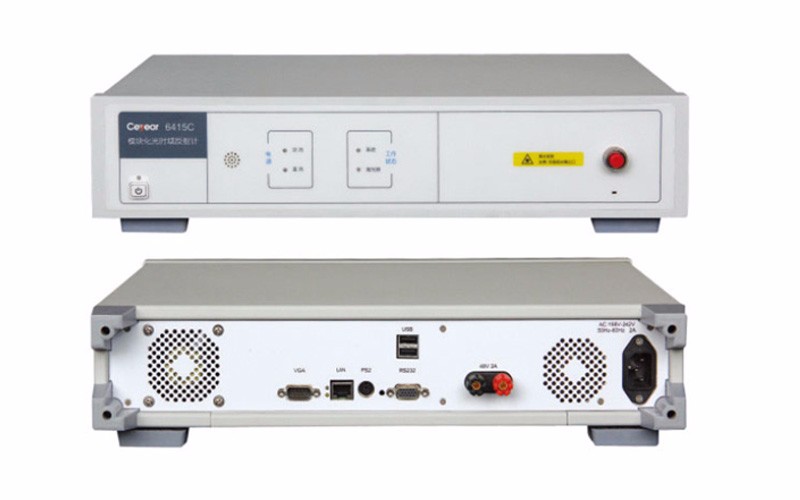

Ceyear中电科思仪41所 6415C模块化光时域反射计
6415C模块化光时域反射计采用了基于机架式的模块化结构，内带强大的计算机系统、大容量硬盘，结构上采用标准2U机箱，提供完整的控制OTDR模块的底层动态链接库（DLL）。该产品主要用于实时在线测量光纤光缆的长度、传输损耗、接头损耗及回波损耗等光纤物理特性，并能对光纤线路中的事件点、故障点准确定位。广泛应用于机房内光缆保护系统的在线监测、光纤传感系统的在线测试。尤其是与多路光开关和光功率检测模块结合可组成光纤通信系统的自动监控系统。
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型
6415C模块化光时域反射计采用了基于机架式的模块化结构，内带强大的计算机系统、大容量硬盘，结构上采用标准2U机箱，提供完整的控制OTDR模块的底层动态链接库（DLL）。该产品主要用于实时在线测量光纤光缆的长度、传输损耗、接头损耗及回波损耗等光纤物理特性，并能对光纤线路中的事件点、故障点准确定位。广泛应用于机房内光缆保护系统的在线监测、光纤传感系统的在线测试。尤其是与多路光开关和光功率检测模块结合可组成光纤通信系统的自动监控系统。
产品特点
- 45dB大动态范围，超长测试能力
- 1m短事件盲区
- 全量程0.05m采样分辨率，256k真实数据采样点
- 极高的测试准确度和重复性
- 光纤光缆长度测量功能
- 光纤光缆传输损耗、接头损耗等测量功能
- 光纤光缆线路中的事件点、故障点准确定位功能
- 具有RS232、打印并口、以太网、键盘/鼠标、USB接口功能
- 支持Bellcore GR196文件格式
- 支持Windows视窗操作系统
- 内置1×16光开关（选件）
- 提供底层控制函数及动态链接库，尤其适于二次开发
典型应用
6415C模块化光时域反射计采用了2U高的机架式结构设计，主要用于机房内光缆在线监测系统，该产品提供了完整的用于底层控制和数据分析及损耗计算的的动态链接库（DLL），尤其适于二次开发，与可程控光开关结合，可组成光缆自动监测系统。
光纤网络在线监测
在光纤通信系统中，光纤线路的在线监测非常重要，一旦监测到由于工程施工、人为破坏、自然灾害等因素导致的线路中断，可以及时告警并自动测试线路的故障位置以便线路维护人员及时抢修，同时，控制光开关将通信线路快速切换到备用线路以保障通信系统的不间断运行。
通过局域网组成大型光纤光缆检测流水线
对于大型的光纤光缆研制和生产检测部门，光纤光缆的原始测试数据的存档非常重要，以便后期追溯，应用6415C提供的动态链接库以及丰富的计算机系统资源可以组成大型的光纤光缆检测流水线，所有6415C可以与服务器组成局域网，检测人员得到被测光纤光缆的测试数据后，只要进行简单的数据上传操作即可把测试数据传送到服务器进行存档，相比打印存档而言，既提高了检测效率，又节约了存档成本。
