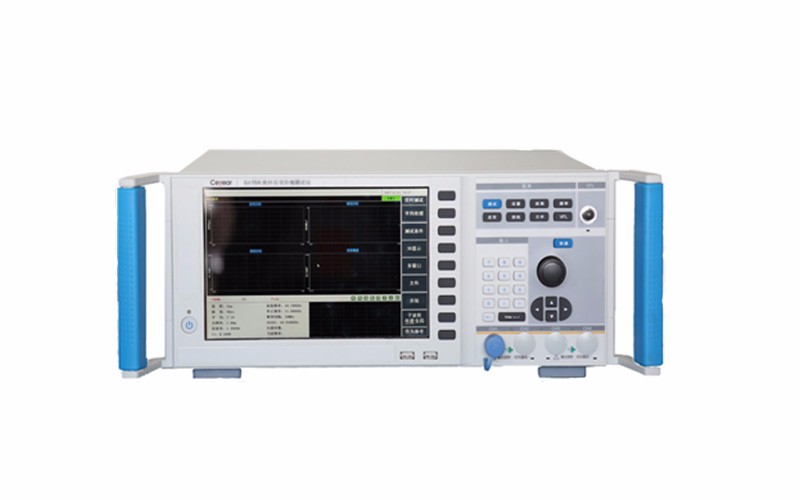

Ceyear中电科思仪41所 6419/A光纤应变分布测试仪
6419/A光纤应变分布测试仪能够同时测试光纤光缆的应变分布、损耗分布及各距离点的布里渊散射谱,具备3D及多种分布参数同时显示功能,具有应变测试精度高、重复性好及单端无损测试等优点,是光纤通信及光纤传感领域不可或缺的测试仪器。 6419/A光纤应变分布测试仪可广泛应用于桥梁、大坝、隧道、高大建筑、石油钻井平台、石油管道等的健康状态检测,山体滑坡、泥石流及地震等地质灾害的预测预报,大型海上舰艇、航空航天器等智能结构的健康状态检测等领域。 该产品也适用于在光纤陀螺、光纤水听器的研制与生产检测过程中及在海底光缆的研制、生产、施工、验收及链路维护等过程中对光纤环及海底光缆的应变分布测试。
索取报价2

点击索取报价,选择产品以及所需配件,发送索价申请后,将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn
  • 产品概述
  • 配置选型

      6419/A光纤应变分布测试仪能够同时测试光纤光缆的应变分布、损耗分布及各距离点的布里渊散射谱,具备3D及多种分布参数同时显示功能,具有应变测试精度高、重复性好及单端无损测试等优点,是光纤通信及光纤传感领域不可或缺的测试仪器。

      6419/A光纤应变分布测试仪可广泛应用于桥梁、大坝、隧道、高大建筑、石油钻井平台、石油管道等的健康状态检测,山体滑坡、泥石流及地震等地质灾害的预测预报,大型海上舰艇、航空航天器等智能结构的健康状态检测等领域。

      该产品也适用于在光纤陀螺、光纤水听器的研制与生产检测过程中及在海底光缆的研制、生产、施工、验收及链路维护等过程中对光纤环及海底光缆的应变分布测试。



产品特点

  • 单端无损测试;
  • 布里渊散射谱宽分布测试功能;
  • 光纤应变分布测试功能;
  • 光纤损耗分布测试功能;
  • 布里渊散射谱测试功能;
  • 多窗口显示功能;
  • 损耗分布3D显示功能;
  • 大屏幕彩色LCD显示,触摸屏操作;
  • 内置VFL(可视故障定位)功能;
  • 远程控制功能;
  • 系统软件在线升级,无需返回原厂。

3D显示功能

      3D显示可方便地观察光纤沿线各点的布里渊谱的立体分布信息


多窗口显示功能

      多窗口显示功能可同时观察光纤沿线各点的应变、布里渊散射谱、谱宽及散射功率分布信息。


 长距离探测能力

      6419能够探测近80km的光纤链路的损耗分布。


 具有小于1m的高空间分辨率

      通过优化光路、电路及数据处理模型,6419 BOTDR具有小于1m的空间分辨率,图中,标记点1-2间隔1m,标记点3-4之间间隔为0.5m。


 应变测试精度高

        在10ns脉冲宽度下,6419在11km处测试光纤的应变精度达到约±18με。


可视故障定位(VFL)功能

      6419内置可视红光故障定位(VFL)功能,具有CW / 1Hz / 2Hz三种工作模式,可快速发现短距离光纤链路中的断点或大的光损耗点位置。

丰富的外部接口

  • 6419标配有USB、以太网、RS232C及耳机等外部接口,可实现以下功能:
  •  外接U盘;
  • 外接基于USB接口的打印机;
  • 与PC机数据通信;
  • 通过以太网实现远程控制;
  •  外接耳机。



典型应用

 用于海底光缆的应变分布检测

      在光纤光缆的生产、运输后到货检验、施工前后的检验、验收及后期维护等过程中,检测光纤光缆的应变分布是非常必要的,防止内部因应力过大产生疲劳断裂,使通信中断,造成巨大损失。

      6419适用于光纤光缆在生产、运输、施工等全过程中的应变分布测试仪。

 用于地质灾害(山体滑坡)监测

      通过在重要的山体边坡上铺设光纤,借助6419光纤应变分布测试仪,通过检测光纤的应变分布趋势,能够对山体边坡内部岩土的位移程度进行监测,实时监测其变化趋势,当应变较大时,可通过阈值告警功能及时告警,通知相关人员及时处置,防止地质灾害造成大的损失。

 用于隧道健康状态监测

用于石油管道监测;

用于桥梁检测

用于水库大坝监测

 电力电缆监测

煤矿巷道监测

石油钻井平台

高大建筑健康监测

典型实验

(1)重复性测试实验

      实验装置:

      测试曲线:光纤在0.3157km处被拉伸产生了明显的应变,应变值为约为4992.6με




      图中为6419在10ns探测脉冲条件下连续10次的应变测试结果。




(2)光纤环的 测试实验

      在光纤陀螺的研制及生产检测过程中,6419光纤应变分布测试仪可用于测试光纤环的应变分布。



  3)光纤温度系数的标定实验

      实验示意图:

      光纤布里渊频移与温度的关系曲线:

      试验中所用光纤为G.652单模光纤,图中,左图为在30-50℃范围内间隔1℃的测试曲线,右图为在30-90℃温度范围内低实际温度测试曲线,其中30-50℃范围内间隔1℃,50-90℃范围内间隔5℃。由左图可看出,6419具有0.5℃的温度分辨率测试能力。





配置选型



型号

6419

6419A

工作波长

1550nm士5nm

1550nm士5nm

光纤类型

单模

单模

最大动态范围2

15dB

15dB

最高空间分辨率

1m

1m

测距准确度

士(0.2+2x取样间隔+2x10-5x距离)(m)

土(0.2+2x取样间隔+2x10-5x距离)(m)

应变测试精度3

土50με(10-20ns),土10με(50-200ns)

土50με(10-20ns),主10με(50-200ns)

应变测试重复性

≤土100μe

≤土100uε

应变测试范围

-15000~+15000(με)

-30000~+40000(μe)

测试量程

0.5.1.2、5.10、20.40、80km

0.5、1、2、....128km;1km步进

测试脉宽

10、20、50、100、200ns

10、20、...200ns;10ns步进

平均次数范围

2”-2”

2"-2"

最高采样分辨率

0.05m

0.05m

采样点数

20000

80000

折射率设置范围

1.00000~1.99999;0.00001步进

1.00000~1.99999;0.00001步进

频率扫描间隔

1.2、5、10、20、50MHz

1.2、5、10、20、50MHz

频率扫描范围

9.9GHz-12.0GHz

9.0GHz~13.0GHz

显示

10.4英寸TFT,1024x768分辨率

10.1英寸,1280x800分辨率

界而语言

简体中文/英文

简体中文/英文

接口

VGA、RS232C、USB、以太网、耳机

VGA、RS232C、USB、以太网、耳机

光输出接口

FCIAPC(可方便更换成SC或ST接头)

FC/APC(可方便更换成SC或ST接头)

VFL

650nmt30nm,2mw(典型);工作状态:CW.1Hz.2Hz

650nm士30nm,2mw(典型);工作状态:CW、1Hz、2Hz

电源

AC电源:100~240VAC(1.5A),频率允许范围:50/60Hz

AC电源:100~240VAC(1.5A),频率允许范围:50/60Hz

最大功耗

100W

100W

外形尺寸(不含把手)

宽x高x深=435mmx230mmx495mm

宽x高x深=435mmx190mmx495mm

重量

≤20kg

≤17kg

环境适应性

工作温度:0C~+40C;

存储温度:-20C-+65C;

相对湿度:5%~90%,无结露

工作温度:0C~+40C;

存储温度:-20C-+65C;

相对湿度:5%~90%,无结露

:

1.23C+2C

2.脉冲宽度200ns、平均次数210、频率扫描范围200MHz、扫描间隔5MHz

3.平均次数21、频率扫描范围200MHz、扫描间隔5MHz
