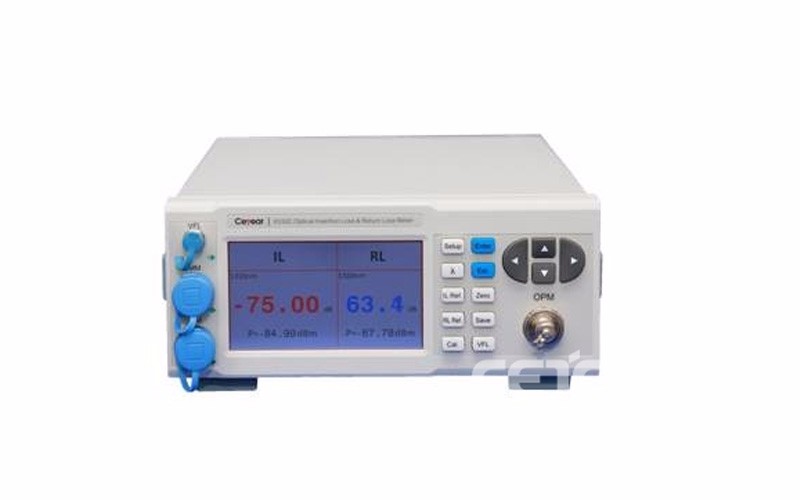

Ceyear中电科思仪41所6332C光插回损测试仪

6332C光插回损测试仪内置高稳定度光源，可实时测试光传输系统中光纤光缆、光器件和光设备的插入损耗和回波损耗，具有稳定单模和多模光源输出以及光功率计功能，支持单波长和双波长插回损测试。产品具有可视红光故障定位功能，可快速定位光纤断点位置；可以存储各类参数，避免每次测试前重复设置，简化测试过程；可以设定待测产品阈值参数，根据测试结果不同颜色显示或者声音提示快速判断待测产品是否合格；可以保存测试结果，方便后续数据处理。产品接头易于清洁和更换，广泛应用于光纤通信科研、教学和生产领域。

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

产品概述
配置选型

产品特点

具有稳定光源和光功率计功能
具有可视红光故障定位功能
测试速度快
插损和回损同时测试，波长自动同步设定
快速判断待测产品是否合格
光功率计接口易于更换和清洁

具有稳定光源和光功率计功能

6332C除用于测试插入损耗和回波损耗外，同时还可作为稳定光源和光功率计使用。光源有无光，连续光，内调制（270Hz，1kHz和2kHz）和外调制输出模式，光功率计支持线性和非线性显示，可适应FC，SC，ST，LC，2.5mm通用和1.25mm通用等接口类型。

具有可视红光故障定位功能

6332C配有红光功能，可实现光纤故障点位置的快速判断，或者用于多芯光缆、带状光纤等的芯线对照。

测试速度快

6332C采用主频高的处理器，同时提供了各类参数存储功能，再次开机，仪器直接调用上次关机前保存的校准参数，无需再次进行设置，简化了测试步骤。

插损和回损同时测试，波长自动同步设定

6332C具有插回损同时测试模式，经过参考测试和回损定标后，接入待测件，仪器界面会同时显示被测件的插入损耗和回波损耗值，在该模式下，光功率计可自动设定与光源的输出波长一致。用户可根据需要，选择单波长或者双波长插回损测试。

快速判断待测产品是否合格

6332C具有插入损耗和回波损耗阈值参数设定功能，用户可根据情况进行设定，合格产品的测试结果的颜色为蓝色，同时蜂鸣器会有响声，反之，结果为红色，蜂鸣器不响。

光功率计接口易于更换和清洁

6332C光功率计接口支持多种连接方式，除配备标准FC接口形式外，可选SC，ST，LC，2.5mm通用和1.25mm通用类型，用户可根据需要自行拆卸更换，拆卸简单，易于清洁。

典型应用

用6332C光插回损测试仪同时测试FC/UPC型跳线的插入损耗和回波损耗。

完成6332C光插回损测试仪进行插回损输出参考和回损定标测试后，接入被测跳线，在被测光纤接头的后端实施光纤终止，此时显示的回波损耗为被测光纤接头的回波损耗，释放光纤，此时显示的插入损耗为被测跳线的插入损耗。

配置选型

光源
工作波长	1310±20nm，1550±20nm	850±10nm
光谱宽度	≤5nm
输出功率	≥-1dBm
稳定度	±0.01dB（15min@25℃）	±0.02dB（15min@25℃）
调制	CW，270Hz，1kHz，2kHz以及外调制
接口类型	FC/APC
光纤类型	9/125μm
光功率计
波长范围	800~1700nm
测试范围	+3~-75dBm
校准波长	850/1300/1310/1490/1550/1625nm
测试不确定度	±0.25dB
测试模式	线性和非线性
显示分辨率	对数：0.01dB，线性：0.001nW/uW/mW
接口类型	活动接口，FC/SC/ST/LC通用φ2.5mm/通用φ1.25mm等适配器
光回波损耗
测试范围	0~75dB
测试不确定度	±0.5dB（0~60dB）±1.0dB（60~70dB）±2.0dB（70~75dB）
分辨率	0.01dB
总指标
电源	198Vac~242Vac,47.5~52.5Hz,1A
功耗	≤10W
外形尺寸（宽高深 mm）	21398350（不包含把手和垫脚）
重量	≤3kg（不含附件）
环境适应性	工作温度：0~40℃ 储存温度：-40~70℃ 相对湿度：5~95%，无结露
注：除光源稳定度外，其他指标测试温度为23℃±5℃
