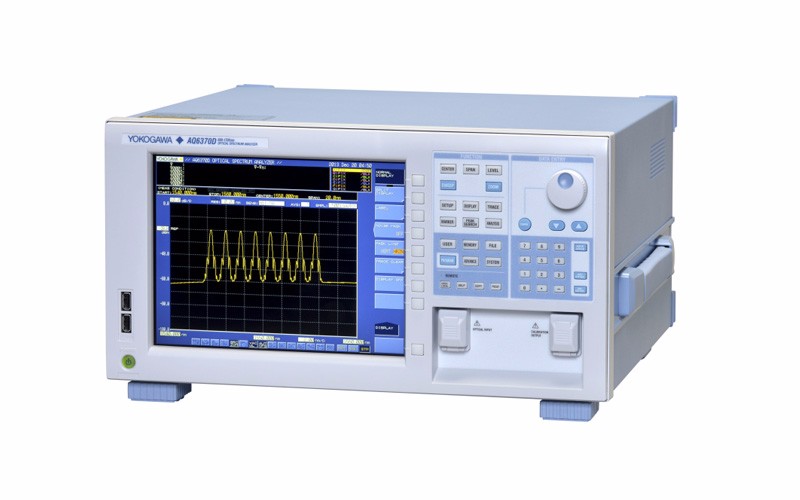

YOKOGAWA横河光谱分析仪 AQ6370D
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
AQ6370C支持600nm至1700nm最具代表性的电信波长范围，使其成为适用于单模和多模光纤电信应用的理想机型。
产品特点
世界一流的光学性能
- 波长范围：600~1700nm
- 高波长精度：±0.01nm
- 高波长分辨率：0.02nm
- 大动态范围：78dB(典型值)
- 宽功率量程：+20~-90dBm
- 快速测量：0.2秒(100nm跨度)
- 适用于单模和多模光纤
标准版和高性能版
AQ6370D共有2种机型，分别是标准版和高性能版。高性能版可以提供的波长精度更高、动态范围更大。
高波长分辨率： 0.02nm
高波长精度：±0.01nm
- 高性能版：±0.01nm(C波段)
- 标准版：±0.02nm(C+L波段)
动态范围实例
峰值±1.0nm、分辨率设置0.05nm、
开启大动态测量模式、高性能版
更陡峭的滤波边缘
高性能版AQ6370C也可以实现更大的动态范围，在峰值波长的0.2nm之内。通过单色镜更陡峭的光谱特性，可有效分离极为相近的光谱信号，并进行精确测量。
光谱陡峭实例
杂散光抑制率：80dB(典型值)
此新规格提供了杂散光抑制功能，从而不需要扫描速度较慢的大动态测量模式。AQ6370C拥有高杂散光抑制率，可以大幅缩短测量时间。
杂散光抑制率实例
关闭大动态模式、分辨率设置0.1nm、高性能版
宽功率量程：+20dBm~-90dBm
AQ6370D可以测量高功率光源，如光放大器、拉曼放大器的泵浦激光源和微弱光信号。按照测试应用和测量速度的要求，可以从7种类别中选择测量灵敏度。
- 改进的功率灵敏度：-85dBm(1000~1300nm)
- 平滑功能 - 降低被测光谱的噪声
- 大动态测量模式 - 输入强光信号后，易产生杂散光，通过减少杂散光的影响，可获得更大的动态范围。
自由空间输入
一台OSA可同时处理多模和单模光纤
处理多模光纤时，AQ6370D的低插入损耗有助于保持出色的测量效率。
输入连接器的插入损耗变化小
提高了测量重复性。
非物理连接
不会损坏连接的光纤。
APC功率补偿
使用APC功率补偿功能可以调整由APC连接器的插入损耗所引起的功率偏差。
出色的效率
快速测量：0.2秒/100nm
通过先进的单色镜、更快的电路和降噪技术，AQ6370C可以在0.2秒内完成100nm波长跨度的测量，无论是来自DFB-LD或DWDM的陡谱信号测量，还是宽带光源的低功率信号测量。
快速远程接口(以太网、GP-IB)
宽跨度、高分辨率扫描
在保持高波长分辨率的同时，单次扫描的测量范围可达50,001个数据采样点。这比传统系统的测量更简单、更有效率。
操作简单
曲线放大功能
- 通过点击和拖动鼠标可以改变显示条件，如中心波长和跨度。
- 可以立即放大感兴趣的区域并随意移动。
鼠标&键盘操作
- 前面板操作直观，便于用户使用。
- 鼠标使操作更简单。
- 用键盘可以输入标签和文件名。
简单的数据处理
USB存储
USB接口支持大容量移动存储和硬盘存储。
512MB内存
可保存20,000多个波形数据
多曲线一次保存功能
可以将7条曲线即刻保存到一个文件中。
数据记录功能
可以记录WDM分析(OSNR：光信噪比)、分布反馈激光二极管(DFB-LD)分析以及每通道多达10,000个点的多峰值测量(带时间标记)的结果。记录数据可以用表格和图形显示。非常适用于系统和器件的长期稳定性测试和温度循环性测试。并且，还可以将每次测量的光谱保存起来，以备回顾和故障排查之用。
Example of the data logging display
高级标记功能
通过添加标记，可以得到功率密度和指定光谱的积分功率。通过这项新增功能，无论信号是否被调制过，都可以简单地从信号光谱中得到OSNR值。
Example of the advanced marker
门控采样功能
此功能方便了光传输系统的再循环回路测试。通过外部门控信号，AQ6370D可以得到正通过某特定环路的信号的光谱。相比传统的外部触发或扫描功能，它的优势体现在具备更快的速度上。
分辨率校准功能
用外部光源校准噪声等效带宽。通过这项新功能，宽谱光源的功率密度测量将变得更精确。
多种分析功能
7 条独立曲线
- 同时显示多条曲线
- 曲线间运算(两条曲线相减)
- Max/Min保持
13项数据分析功能
具有代表性的光谱分析功能有：
- 谱宽分析
- WDM(OSNR)分析
- WDM-NF(EDFA)分析
- DFB-LD分析
- FP-LD分析
- LED分析
- SMSR分析
- 各种滤波器分析
- 通过宏编程功能，可以自动组合并执行多个分析功能。
构建自动测试系统
宏编程功能
- 可构建简单的自动测试系统，无需外部控制器。
- 通过记录用户实际击键和参数选择，可轻松创建测试程序。
快速远程接口
- GP-IB、RS-232和以太网(10/100Base-T)接口
- 通过高速测量、命令处理和数据传输速度，可提高测试系统的测试吞吐量。
- 与SCPI兼容AQ6317仿真模式
- 可使用LabVIEW®驱动程序
易于确保精度
环境条件变化、振东和冲击对光谱分析仪等光学精密产品的影响将波及光器件，最终导致光学性能降低。通过标配功能，AQ6370D只要花几分钟就可以获得更高的光学性能，便于快速开始测量。
- 内置波长参考源
- AQ6370D标配波长参考源，可用于波长校准和光轴对准调节。
- 波长校准功能
- 通过内置波长参考源或外部光源可以自动执行校准，确保波长精度。
- 光轴对准调节功能
- 通过内置光源可以自动对准单色镜的光路，以确保仪器的高性能。
典型应用
AQ6370D的整体性能高，不但适用于光器件的生产和光传输系统，还可以用于研发及其它多种用途。
- 光有源器件
- 激光二极管/光纤激光器/光纤放大器/光收发器
- 光无源器件
- 滤波器/FBG/AWG/WSS/ROADM/光纤
- 光传输设备(DWDM、CWDM)
- 支持应用光子设备的开发
DWDM系统的OSNR测量
AQ6370D的大动态范围功能支持DWDM传输系统的精确OSNR测量(高达50GHz间隔)。通过内置WDM分析功能可以分析WDM信号，并同时显示多达1024路WDM信号的信道波长、信道功率和OSNR。
光放大器(EDFA)测量
ASE插值法用于测量光纤放大器评价中的增益、NF和主要参数。通过WDM-NF分析功能，可以同时测试多达1024通道的多路信号。通过每个WDM通道的曲线拟合功能，可以计算NF测量中的ASE功率。
配置选型
|
型号 |
后缀代码 |
说明 |
|
|
AQ6370D |
|
AQ6370D光谱分析仪 |
|
|
型号代码 |
-10 |
标准版 |
|
|
-20 |
高性能版 |
||
|
内置光源 |
-L0 |
无内置光源 |
|
|
-L1 |
波长参考源 |
||
|
电源线 |
-D |
UL/CSA标准 |
|
|
-F |
VDE/标准 |
||
|
-R |
AS标准 |
||
|
-H |
GB标准 |
||
|
-Q |
BS标准 |
||
|
-N |
NBR标准 |
||
|
出厂安装选件 |
/FC |
AQ9447（FC）连接适配器 |
用于光输入 |
|
/SC |
AQ9447（SC）连接适配器 |
||
|
/RFC |
AQ9441（FC）通用适配器 |
用于校准输出 |
|
|
RSC |
AQ9441（SC）通用适配器 |
||
