YOKOGAWA横河长波长光谱分析仪 AQ6375B
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型

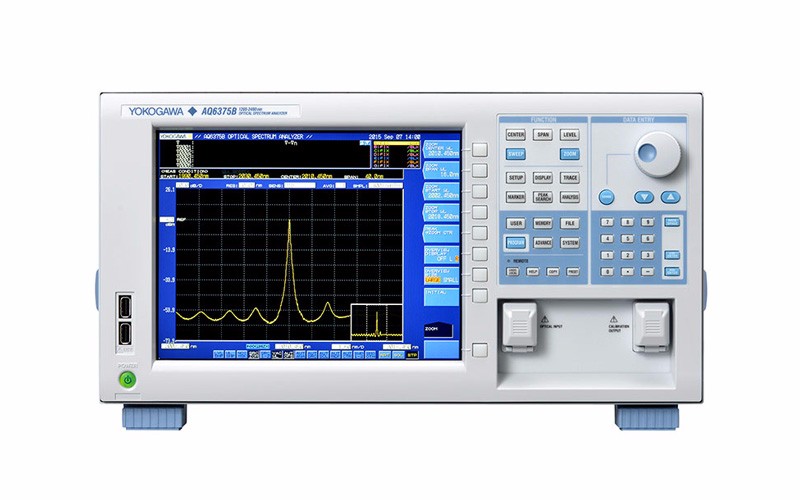

AQ6375B是一款波长可覆盖2μm以上范围的长波长台式光谱分析仪。 它专为一直苦于无长波长测量仪器可用的工程师和研究人员而设计， 在实现了高精度、 高分辨率和高灵敏度测量的同时， 可以提供全面的分析功能， 从而可省去校准步骤和开发外部分析软件的麻烦。
产品特点
- 波长范围： 1200~2400nm
- 6种波长分辨率设置： 50pm~2nm
- 超宽可测功率范围： -70dBm~+20dBm
- 波长精度： ±0.05nm
- 动态范围： 55dB
- 快速测量： 100nm跨度只需0.5s
- 水平刻度也可用波长数(cm-1)
- 12种内置分析功能将各类热门应用一网打尽
- 数据记录功能
- 平滑功能
- 净化功能
- 适用于高阶衍射光的内置截止滤波器
净化功能
AQ6375B拥有高分辨率和高灵敏度， 因此可以用它检测空气中是否存在水分子。 水汽可以在近红外光谱区域检测出来， 在该特殊区域实际被测设备的光谱特性可以被重叠或掩盖。

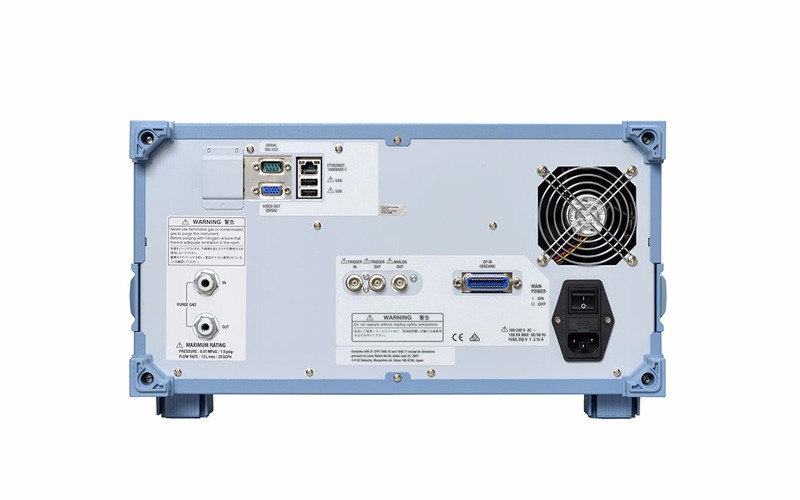

通过后面板的端口向单色镜不断输送纯净的净化气体氮气， AQ6375B可以降低水汽吸收影响， 提供比以往更高的可靠性和测量精度。
适用于高阶衍射光的内置截止滤波器
由于使用了衍射技术， 单色镜在某些情况下会产生高阶衍射光， 波长等于输入波长的整数倍。
利用内置滤波器将输入光截止到1150nm以下， 这样可极大降低测量时高阶衍射光的影响。 因此， 测量数据非常可靠， 并且可复制测试中的真实信号。
快速测量： 100nm跨度只需0.5s
灵敏度设为NORM_AUTO(-60dBm)。
与标准扫描模式相比，扫描速度至少可以提高两倍， 仅在标准灵敏度上牺牲2dB。
波长范围： 1200~2400nm
AQ6375B不但覆盖电信波长区域， 也覆盖SWIR区域， 用于环境检测和医疗应用。
超宽可测功率范围： -70dBm~+20dBm
适合测量不同应用领域使用的高功率源和低功率源。
一个白色光源的光谱 (黄色)和AQ6375B的背景噪音(紫色)
波长精度： ±0.05nm
由于内置校准功能和波长参考源， 维护起来非常方便。
动态范围： 55dB
6种波长分辨率设置： 50pm~2nm
可以让用户根据DUT特性选择最佳值。
水平刻度也可用波长数(cm-1)
除了常用的波长(nm)和频率(THz)外， 还可用波长数(cm-1)。
内置校准源
环境温度变化、 振动和冲击将影响光谱分析仪等光学精密产品的测量精度。 为了让OSA可以一直提供精确的测量， YOKOGAWA OSA都配有校准专用光源。
校准过程是完全自动的， 只需两分钟即可完成。 它包括：
- 光轴对准调节功能： 可以自动对准单色镜的光路， 以确保功率精度。
- 波长校准功能： 通过参考源可以自动校准光谱分析仪，以确保波长精度。
自由空间光输入
光输入结构专为AQ6370系列而设计， 可以最有效地保证高耦合效率和测量可重复性， 并且无需保养。
自由空间光输入可以实现：
- 双重目的： 可同时处理单模光纤和多模光纤(高达800μm芯径)。 同时， 不会因为单模光纤和多模光纤不匹配引起过高的插入损耗。
- 多功能： 可同时连接/计算机和/A计算机连接器
- 无忧： 不会因为光纤耦合不准确而损坏内部光纤
- 免维护： 内部光纤不会弄脏
数据记录功能
可记录分布反馈式激光器(DFB-LD)的分析结果以及多峰测量值，每通道最多10,000点， 并且带有时间标记。
平滑功能
可降低被测图谱的噪声。
12种内置分析功能将各类热门应用一网打尽
DFB-LD分析、 SMSR分析、 光纤分析等等
构建自动测试系统
快速远程接口
GP-IB、RS-232和以太网(10/100Base-T)接口易于通过外部PC进行控制并建立自动测试系统。通过高速测量、命令处理和数据传输，可提高测试系统的测试吞吐量。
与SCPI兼容
标配的远程控制命令与SCPI兼容，它是一个基于标准代码的ASCII文本文件，其格式符合IEEE-488.2。
AQ6317仿真模式
支持YOKOGAWA畅销机型AQ6317系列的专用远程控制命令，便于用户从当前自动测试环境中进行升级。
宏编程功能
构建简单的自动测试系统
无需外部PC。
通过记录用户实际击键和选择参数，可轻松创建测试程序。
通过远程接口，可以控制外部设备。
LabVIEW® DRIVER available
典型应用
激光吸收谱使用光源的特性分析
激光吸收谱是一门测量技术， 用于检测和测量开放或封闭环境下空气中各气体的浓度。 吸收谱使用的激光器必须具备卓越的单模工作性能， 因为这将直接决定检测的极限。 此外，这类激光器还应在吸收区域产生稳定的振荡， 从而可以灵敏检测关注的气体。 大多数温室气体对2-3μm区域波长都具有很强的吸收能力， 如CO2、 SO2、 NOx和CH4。
吸收谱采用的激光器分为DFB-LD和VCSEL两种。 评价此类激光器性能的重要参数包括边模抑制比， 即主模和边模的强度比， 和自发辐射功率， 即背景噪声光的幅度。 对于这两种参数， AQ6375B和AQ6376都可以做出精确快速的测量。
图1和图2展现的是DFB-LD单纵模于短波红外和中波红外区域振荡产生光谱的测量结果。
超连续谱光源的特性分析
超连续光是通过高度激励光子晶体光纤等特殊材料的非线性光学效应， 经由锁模脉冲激光器(通常是飞秒掺钛蓝宝石激光器)泵浦后产生的。 正所谓“ 宽阔如灯、 亮如激光” ， 超连续光不但符合白炽灯和荧光灯光谱的超宽特性， 还符合激光器的高空间相干性和超亮特性， 从而使其能够与光纤实现完美耦合， 为单模光束的卓越品质提供了有力保障。
超连续谱光源如今被广泛应用于各种领域， 主要包括光学相干断层分析、 频率计量学、 荧光寿命成像、 光通信以及气体传感等等。
AQ6375B和AQ6376凭其优越性能， 可以成为超连续谱光源生产及生产后质量检查过程中测试与展现产品特性的最佳仪器。
光纤布拉格光栅的特性
光纤布拉格光栅(FBG)是一种分布有布拉格反射镜的一小段光纤， 它可以将特定波长的入射光反射出去， 只传播剩余波长的光。 这是通过纤芯折射率发生周期性变化来实现的， 即在纤芯形成一个特定波长的介质镜。 因此， 光纤布拉格栅格可以用作内嵌光学滤波器， 用来阻挡特定波长的光， 或用作波长反射镜(图3)。 它们的应用主要在光通信系统， 可专门作为陷波滤波器使用， 并且也可与光环形器或光分插复用器(OADM)一起被用于光多路复用器和多路解复用器。 此外， 2-3μm波长区域的光纤布拉格光栅还可以作为直接传感元件使用， 用于地震仪器中的应变和温度传感以及恶劣环境下的压力传感。 要描述FBG的特性， AQ6375B和AQ6376的高波长分辨率和大动态范围是必不可少的条件。
气体探测与浓度测量
与超连续(SC)或超辐射发光二极管(SLD)等宽带光源一同使用时， AQ6375B和AQ6376可以显示被测气体混合物的光吸收图谱(如图4)。
CO2、 SO2、 NOX和CH4等温室气体对2-3μm波长的光有很强的光吸收能力。 通过测量气体混合物的光吸收图谱， 可以确定大气中这些气体的存在和浓度。
因为采用自由空间光输入， 所以以太阳光为光源， 用多模光纤将太阳光导入并通过气体混合物， AQ6375B和AQ6376就可以测量其中的光吸收图谱(如图5)。
