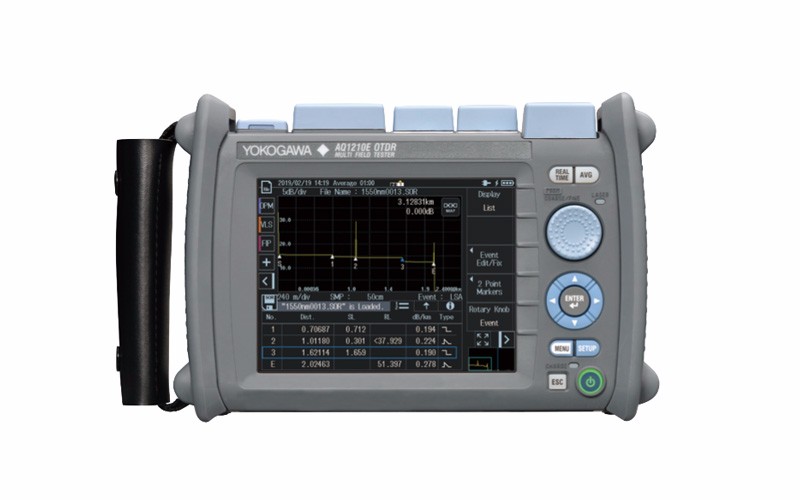

YOKOGAWA横河光时域反射仪AQ1210
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
AQ1210 OTDR具有安全可靠、操作方便、快速启动的特点。
产品特点
紧凑机身、长效电池
- 外形如“迷你”平板电脑，重量大约1Kg (2.2Lbs)。
- 使用电池可工作10小时
- USB供电 *充电时需要使用USB电源适配器(单独销售)。
触摸屏与硬键按钮相结合
AQ1210配备了5.7英寸多点触控的电容式触摸屏，还有一个适合现场操作的旋钮按键。
一机多能
增强的OTDR性能
AQ1210 OTDR提供如下功能：
- 测量多达128分路的PON系统
- 高速实时测量
- 智能链路分析功能
- 多光纤测量
- 光纤端面检测功能(选件)
接口
通过Wi-Fi或以太网连接实现远程访问。
产品功能
双操作模式
触摸屏与硬键按钮相结合
可用手指轻点、滑动、缩放或按压操作仪器屏幕。既可以选择5.7英寸分辨率多点触控的电容式触摸屏，也可以随心所欲地选择硬键按钮的任意组合。这使OTDR的操作实现了前所未有的快捷!
长电池续航
超过10小时的续力
用户不必担心日常工作中电池电量耗尽的问题。AQ1210锂电池拥有的强劲电力，可使它在Telcordia标准条件下持续供电10个小时。
快速启动
不超过10秒钟！
从完全关机状态到测量准备完成仅需不到10秒的时间！
高速、高性能实时测量
当检测/识别所安装光纤网络的光纤端点或弯曲位置时，用户可以根据操作环境在两种模式中进行选择: 短测量时间的高速模式以及能够再现高质量波形的高精度模式。
多光纤测量
数据库视图、分组、快速浏览网络特性
数据库视图中包含基于OTDR的应用功能。可指导用户按顺序跟踪多个光纤的测量情况。特定纤芯的OTDR曲线、光功率和连接器端面图像被划分为一组。利用“通过/失败”判断，可轻松描述纤芯性能。
宏弯探测器
通过OTDR测量，使用多波长曲线比较和基于用户自定义阈值的事件分析功能，可以自动识别并定位被测光纤上的宏弯事件。
高级曲线分析
多曲线分析
最多可以叠加4条曲线进行分析和比较。此功能有助于在铺设多芯光纤之后评价连接点的位置和损耗。
双向曲线分析
对从光纤链路的一端和另一端测量的两条迹线进行平均，正确精准地找到连接损耗。当仅从一端测量时，由于连接的光纤之间的反向散射系数存在差异，可能无法正确显示连接损耗。
曲线差异分析
可以显示两条指定曲线之间的差异。通过此功能，可以轻松地检查光纤老化劣变、光纤连接点、光纤之间的损耗波动或其他现象。
区间分析(回波损耗)
找到光纤链路中特定部分的总回波损耗。光纤网络的多次反射会影响从发射器(有线电视等)发出的光通信信号，因此需要做好总回波损耗的评估工作。
用光源和光功率计执行光损耗测量
通过在发射光纤端调整好光输出功率(P1)来执行光损耗测量，并测量被测光纤(P2)的输出功率。
光纤总损耗 = P1 - P2 (dB)
自动损耗测量功能
AQ1210可以将光源的波长信息传输到另一端的另一个AQ1210，为光功率计设置相同的波长，并且它们能够自动切换波长(1310和1550nm)。这样，损耗测量就始终可以在正确波长下进行。*需要/SPM或/HPM选件
智能链路分析功能
一键测量、完整的网络特性、轻松阅读报告
只需按一个按钮，仪器即可利用多个不同的脉宽来进行测量，利用智能算法对线路中的事件进行发现与描述。简单的图标式视图，可方便描述线路事件点。通过用户自定义的阈值，可即刻执行“通过/失败”判断。可轻松切换曲线视图，便于手动补充分析。
多任务处理
提高测试效率
在高效操作系统的管理下，可同时执行多个功能。如今用户在对特定纤芯执行OTDR测量的同时，还可以确认其他纤芯的光功率、连接器端面质量和光纤ID/弯曲。
PDF报告
内置后期处理软件，用于生成PDF格式的OTDR报表。报表模板的结构灵活，可满足用户对报表的要求。
文件传输和远程控制
文件传输
AQ1210的数据文件可以使用网络浏览器或OTDR数据传输软件通过Wi-Fi传输到智能手机或平板电脑，也可以使用网络浏览器或AQ7933仿真软件通过Wi-Fi或LAN传输到WindowsTM PC。
远程控制
AQ1210可通过智能手机或平板电脑使用网络浏览器进行远程控制；也可通过WindowsTM PC使用网络浏览器、AQ7933仿真软件或通过Wi-Fi或LAN使用远程控制命令进行远程控制。
提示: USB连接也可用于使用WindowsTM PC进行文件传输和远程控制。 Wi-Fi连 接需要USB-Wi-Fi无线网卡， LAN连接需要USB-LAN适配器。详情请咨询横河销售人员。
连接器质量保证
使用了视频光纤检测探头*，使光纤连接器端面实现可视化，便于检查划痕和污渍。“光纤端面检测”功能(选件)能自动检查划痕和污渍，并根据兼容IEC61300-3-35或任何决策标准执行“通过/ 失败”判断。*推荐探头:DI-1000-B2 (Lightel)
OTDR视图模式
OTDR视图只需点击图标，即可在曲线和图形间切换。曲线是带有OTDR波形和事件标记的传统视图；图形则是基于图标的视图，可轻松解释网络事件，也可用于“智能链路分析”功能。
放大曲线窗口
只需点击专门图标即可放大曲线显示窗口，便于查看和操作。
直接数据保存
只需按“直接保存”图标，就可以根据用户先前的选择以SOR、 PDF或两种格式来保存测量数据。
高功率测量
高功率光功率计(/HPM选件)可测量高达+27dBm的光功率。它可以测量那些用光放大器增强了光信号功率的视频服务和长距离传输的线路。
多光纤损耗测量
多光纤损耗测量功能通过被测光缆中的通信光纤将两个 AQ1210合并为主设备和从设备。它们共享测试项目信息，包括要测试的光纤数量和测量条件，以确保可以对被测光缆的每根光纤进行正确的测量。*需要/SPM或/HPM选件。
PON功率测量
1490nm&1550nm同时进行功率测量
通过分离2个波长(1490nm和1550nm)， PON光功率计可以同时测量2个波长的光功率。 PON光功率计可以测量OLT和V-OLT的光功率，非常便捷。* 需要/PPM选件。
