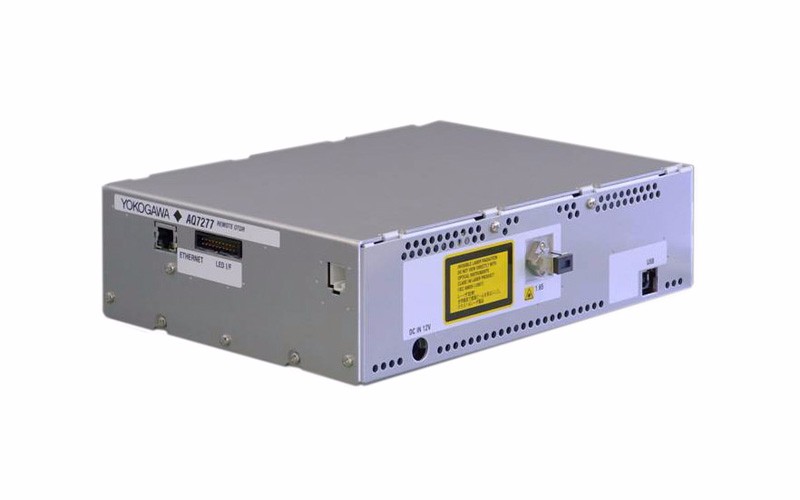

YOKOGAWA横河远程光时域反射仪 AQ7277

AQ7277是RFTS(远程光纤测试系统)的一个OTDR模块，沿用了AQ7275高性能OTDR的先进技术。

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

产品概述
配置选型

AQ7277是RFTS(远程光纤测试系统)的一个OTDR模块，沿用了AQ7275高性能OTDR的先进技术。

产品特点

1650nm(维护波长)测量
内置用于实时光纤监测的1310/1550nm截止滤波器
可通过高端口数分光器测试PON系统
用于快速数据传输的以太网接口
警报输出功能

配置选型

波长		1650±5nm
距离量程(km)		0.5, 1, 2, 5, 10, 20, 50, 100, 200, 300, 400
脉宽		3, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10000, 20000
采样分辨率		5cm、10cm、20cm、50cm、1m、2m、4m、8m、16m、32m
动态范围*1		37dB(typ.)
事件盲区*2		0.8m(典型值)
衰减盲区*3		12m(典型值)
距离测量精度		±1m ± 测量距离 x 2 x 10-5± 1采样分辨率
采样数		最多100,000点
控制接口		LAN(10BASE-T，100BASE-TX)，USB1.1(B型)
警报输出		状态查询，LED驱动信号
环境条件	工作温度	0~+50 ℃
	储藏温度	-20~+60 ℃
	湿度	85%RH或以下(不结露)
电源要求		DC+12V(EAIJ分压5)，18W
尺寸和重量		190mm (H) x 73mm (W) x 280mm( D)，约2kg
激光安全标准		Class 1M (IEC 60825-1:1993 +A2:2001)，21CFR1040.10

注：

*1 SNR=1，脉宽：20µs，距离量程：200km，采样分辨率：8m，测量时间：3分钟。保证性能：30dB。

*2 脉宽：3ns，回波损耗：45dB或更大，从峰值向下1.5dB(不饱和)。

*3 脉宽：10ns，回波损耗：45dB或更大，后向闪射光与正常值相差±0.5dB。

提示：除非另有说明，该机型适用于23°C±2°C温度范围内。
