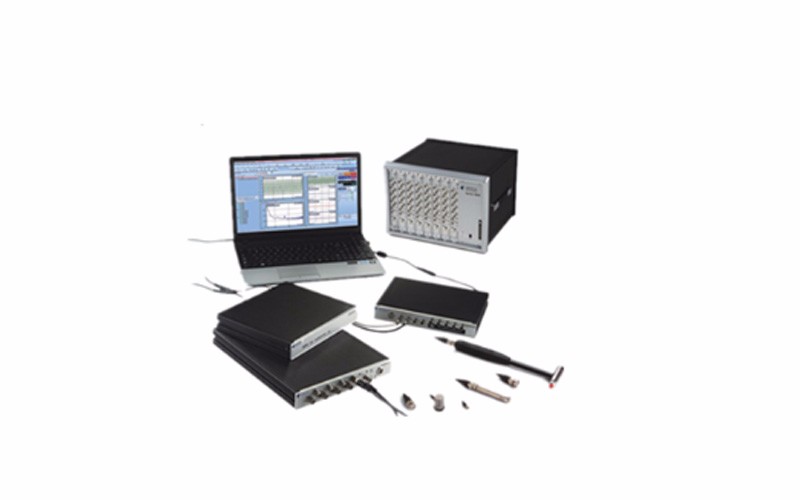

Spider-81/80X振动控制与动态信号分析系统

Spider-81/80X是美国晶钻仪器公司开发的高度模块化、分布式和可扩展的振动控制与动态信号采集分析系统

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

产品概述
配置选型

Spider-81/80X是美国晶钻仪器公司开发的高度模块化、分布式和可扩展的振动控制与动态信号采集分析系统。

硬件特点

最新的硬件设计
方便的网络连接
多模块时间同步技术
高可靠性设计
高精度设计
使用方便
支持ASAM-ODS数据和文件格式
完备的振动控制与动态信号分析功能

动态信号分析系软件功能

时域分析：数学运算（加、减、乘、除），积分、微分、平均、峰值、概率统计等
频谱分析：FFT谱，自动率谱、互动率谱、频率响应函数、相干，包括锤击法、模态数据采集
实时原始数据记录：在实时分析的同时，可同步记录原始采样数据
正弦扫频传递函数测试：正弦扫频支持自主正弦发生和控制器COLA跟踪两种方式
冲击响应谱：同时具备冲击响应的采集、冲击响应谱的计算分析，并且可以与期望的目标谱对比，支持冲击响应谱容差带显示
可编程数字滤波器：抽点滤波，IIR,FIR,自定义FIR
模态数据采集与记录
数据后处理功能

配置选型

型号	Spider-81	Spider-81A	Spider-81B	Spider-80X
输入通道
输入通道数	8	16	2~4	8
最大采样率	102.4kHz（所有通道同时）
输入范围	±20V
输入耦合方式	电荷，电压或IEPE、单端和差分连接，AC或DC耦合
动态范围	>150dB
A/D位数	24bit
通道相位匹配	±0.2度
幅值精度	±0.2dB
滤波器	模拟抗混叠滤波器；160dB数字滤波
输出通道
输出通道数	2	2	1	2
动态范围	100dB
电压范围	±10V
D/A位数	24bit
总谐波	<95dB
滤波器	160dB/oct数字滤波，模拟滤波
振动控制仪功能
随机振动	高斯信号输出，回路时间12.5ms,控制动态范围95dB,频率范围DC~10kHz（最大40khz）谱线数：200、400、800、1600、3200、6400（可扩展到25600谱线），支持非线性控制功能，有效抑制共振峰；支持峭度控制
正弦加随机	20个正弦信号，模拟平滑扫频或定频，独立的打开与关闭
随机加随机	12个窄带随机，交叉扫频，独立打开与关闭
正弦和随机加随机	20个正弦信号和12个窄带随机，具有正弦和随机加随机的所有特性
正弦扫频振动	频率范围0.5~10kHz（可扩展到0.1~40kHz）频谱显示线数256~4096，回路时间：10ms,控制动态范围：100dB
共振搜索与驻留	在一定范围内依据Q值或传递函数幅值自动搜索共振峰，自动搜索，定频驻留和跟踪驻留
经典冲击	支持多个脉冲类型（半正弦、锯齿波、三角波、梯形波）脉冲宽度：1ms~10000ms;控制平均次数：1~500；灵活补偿，SRS分析
瞬态冲击	有限长时间波形控制，预存储正弦、三角、白噪声、Bellcore1&2,3,4等波形或从文件中调入任意时域波形
冲击响应谱	1/1、1/3、1/6、1/12、1/24、1/48倍频程可选，高爆冲击，最小加速和自定义持续时间设置
路谐仿真	长时间波形模拟，提供灵活的导入和编辑工具
