CYBERTEK知用EM5070A（CDN- M2/M3）-曲尺技术--科研、生产好帮手

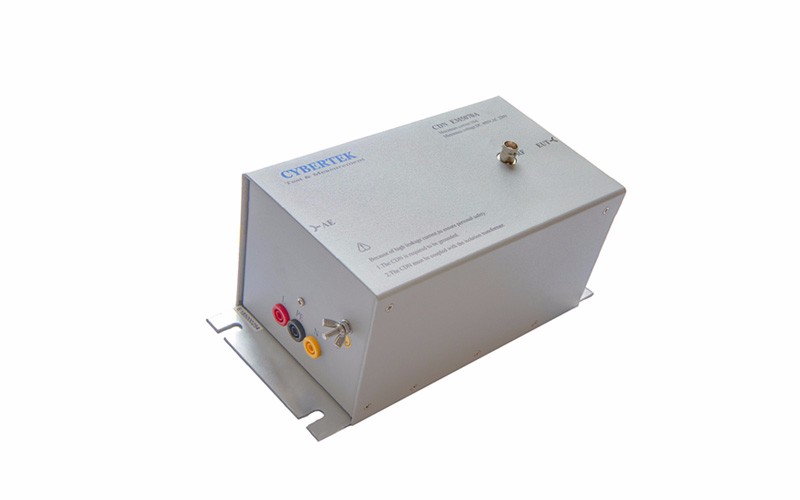

EM5070A耦合/去耦网络CDN- M2/M3用于EMI测试的产品，它能在射频范围内为被测试设备端子和参考地之间提供稳定的阻抗，同时将来自电网的无用信号与测量电路隔离开,仅将被测试设备的干扰电压耦合到测量接收机的输入端。

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

根据国家标准GB/T17626.6-2008/IEC61000-4-6：2006, 对CDN- M2/M3耦合去耦网络的要求而设计的（CDN-M2双线，CDN-M3三线）。EM5070A兼顾了CDN-M2和CDN-M3两种测试方式；用户只要买一台EM5070A就可以对M2和M3进行测量。

耦合和去耦装置（即CDN）可以用于电气照明设备150kHz-300MHz辐射骚扰测量；根据国家标准GB17743-2007/CISPR15：2005/EN55015 ；具体测量方法参看上述标准。

EM5070A适用于单相设备传导（骚扰电压）测量。由于设计原理上会存在较大的漏电流，要求实际应用时需要良好接地，必要情况下，需要加隔离变压器配合使用，可选择EM5060，容量达到900VA，满足大部分测试需求。

配置选型

电气规格
频率范围	150kHz—300MHz
测定线路相数	单相
交流电压范围	0～250V AC +10%
交流频率范围	50～60Hz ±5%
直流电压范围	0～400V DC
电流范围	0~16A
输出接口	4mm香蕉座
干扰输出端接口	标准BNC母座，50Ω
射频连续输出功率	6W
工作温度范围	5℃～45℃
分压系数（EUT端与RF端）	150kHz-300MHz 9.5dB +3dB/-1dB
端口阻抗150Ω	150kHz-26MHz ，150Ω±20Ω 26MHz-80MHz， 150Ω+60Ω-45Ω 80MHz-300MHz ，150Ω±60Ω
去耦系数	（AE端与RF端）最差点：≥20dB
尺寸	245mm（长）×100mm(宽)×100mm（高）
重量	0.79kg
