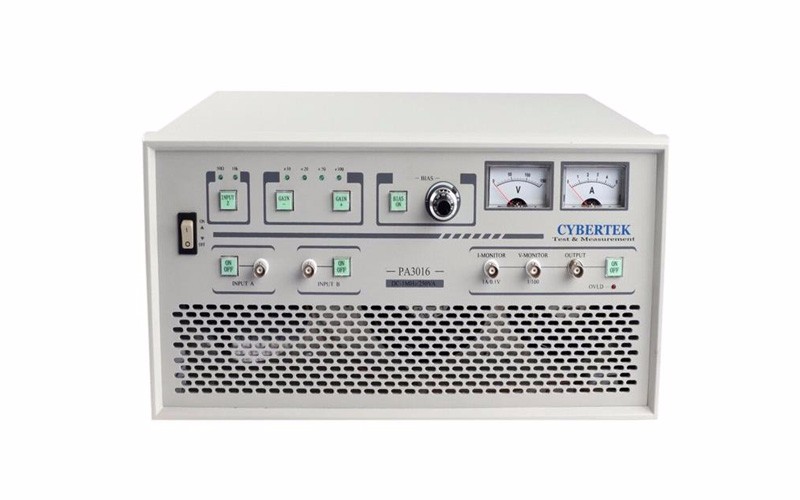

CYBERTEK知用PA3016宽带功率放大器

PA3000系列宽带功率放大器是一种把一个较小的电压信号放大到较大的电压和电流，从而推动大功率负载的放大器。宽带功率放大器PA3000广泛应用于科学研究、教学、产品研发的各个领域，如新材料研究、超声波和压电陶瓷、磁性材料和元件、声纳和声学、半导体测试、振动和力学研究等。

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

产品概述
配置选型

PA3000系列宽带功率放大器是一种把一个较小的电压信号放大到较大的电压和电流，从而推动大功率负载的放大器。

宽带功率放大器PA3000广泛应用于科学研究、教学、产品研发的各个领域，如新材料研究、超声波和压电陶瓷、磁性材料和元件、声纳和声学、半导体测试、振动和力学研究等。

配置选型

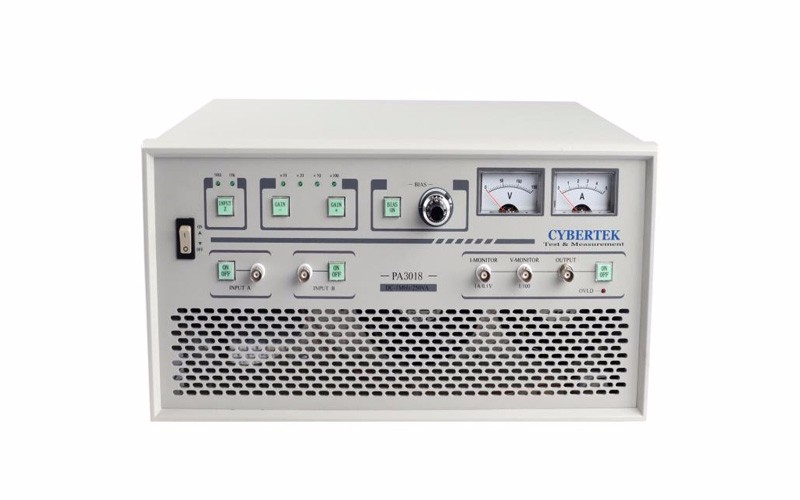

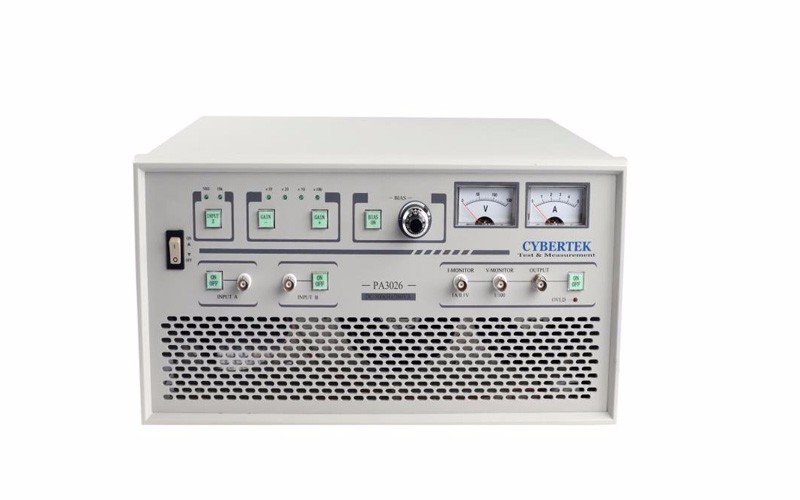

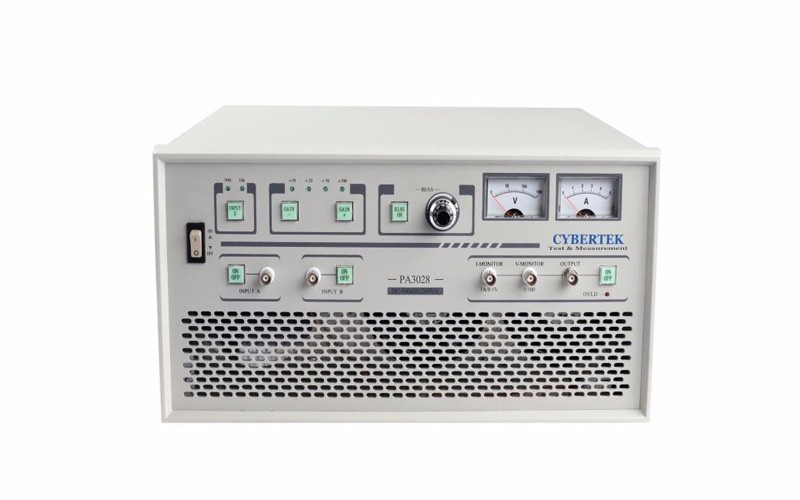

型号		PA3016	PA3018	PA3026	PA3028
功率带宽		DC-1MHz	DC-1MHz	DC-500kHz	DC-500kHz
输出特性	最大输出电压	150Vpp/±75V	150Vpp/±75V	300Vpp/±150V	300Vpp/±150V
		RL=25Ω 50Vrms（40Hz~500kHz）40Vrms（20Hz~1MHz）	RL=12.5Ω 50Vrms（40Hz~500kHz）40Vrms（20Hz~1MHz）	RL=100Ω 100Vrms（40Hz~200kHz）40Vrms（20Hz~500kHz）	RL=50Ω 100Vrms（40Hz~200kHz）40Vrms（20Hz~500kHz）
		RL=75Ω ±75V（DC-100kHz） ±70（DC-500kHz） ±55V（DC-1MHz）	RL=37.5Ω ±75V（DC-100kHz） ±70V（DC-500kHz） ±55V（DC-1MHz）	RL=300Ω ±150V（DC-50kHz） ±140（DC-200kHz） ±55V（DC-500kHz）	RL=150Ω ±150V（DC-50kHz） ±140（DC-200kHz） ±55V（DC-500kHz）
	最大输出电流	2.5Arms/7App（40Hz~1MHz）	5Arms/14App（40Hz~1MHz）	1.25Arms/3.5App（40Hz~500kHz）	2.5Arms/7App（40Hz~500kHz）
	最大输出电流	±1.25A（DC-40Hz）	±2.5A（DC-40Hz）	±0.625A（DC-40Hz）	±1.25A（DC-40Hz）
	转换速率	400V/μs	400V/μs	450V/μs	450V/μs
	输出阻抗	不大于0.25Ω+0.8μH	不大于0.125Ω+0.4μH	不大于1Ω+3.2μH	不大于0.5Ω+1.6μH
	前置放大器输出	BNC接口位于后面板用于两台功放进行桥接	BNC接口位于后面板用于两台功放进行桥接	BNC接口位于后面板用于两台功放进行桥接	BNC接口位于后面板用于两台功放进行桥接
	直流偏置	±75V	±75V	±150V	±150V
	电压电流监控	电压电流通道监控输出电压衰减系数1/100 电流衰减系数1A/0.1V	电压电流通道监控输出电压衰减系数1/100 电流衰减系数1A/0.1V	电压电流通道监控输出电压衰减系数1/100 电流衰减系数1A/0.1V	电压电流通道监控输出电压衰减系数1/100 电流衰减系数1A/0.1V
	电流表头	电压电流表头有效指示	电压电流表头有效指示	电压电流表头有效指示	电压电流表头有效指示
输入	输入形式	A/B两个通道（可做加法），A/B对于输出是同相的	A/B两个通道（可做加法），A/B对于输出是同相的	A/B两个通道（可做加法），A/B对于输出是同相的	A/B两个通道（可做加法），A/B对于输出是同相的
	输入阻抗	50Ω/10k可切换	50Ω/10k可切换	50Ω/10k可切换	50Ω/10k可切换
	输入电压	最大±10V	最大±10V	最大±10V	最大±10V
增益		10/20/50/100可变	10/20/50/100可变	20/40100/200可变	20/40100/200可变
最大输出功率（正弦波）		130VA	260VA	130VA	260VA
最大输出功率（方波）		262.5VA	525VA	262.5VA	525VA
电源		220V±10%，50/60Hz	220V±10%，50/60Hz	220V±10%，50/60Hz	220V±10%，50/60Hz
最大功率消耗		300W	600W	300W	600W
外形尺寸		420（W）360（L）210（H）mm	420（W）360（L）210（H）mm	420（W）360（L）210（H）mm	420（W）360（L）210（H）mm
重量		9KG	10KG	9KG	10KG
