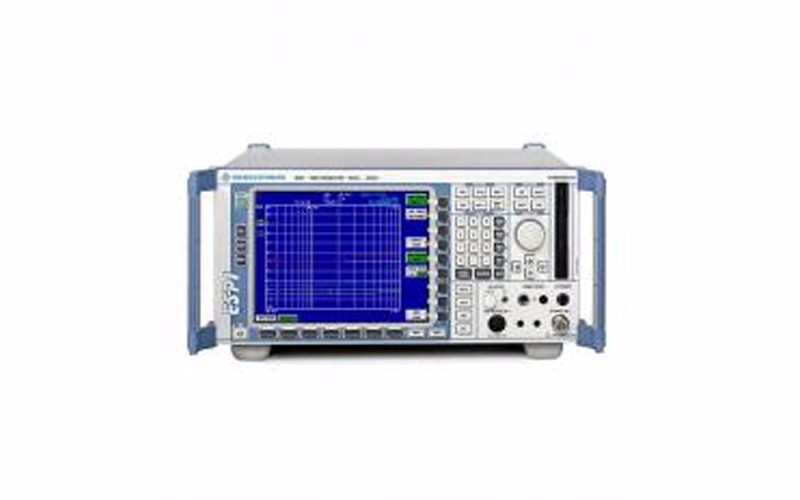

R&S® ESPI EMI预认证测试接收机

R&S® ESPI EMI预认证测试接收机，是一台能依据最新标准进行电磁干扰测试的EMI接收机，同时也是一台全功能的频谱分析仪

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

产品概述
配置选型

R&S® ESPI EMI预认证测试接收机，是一台能依据最新标准进行电磁干扰测试的EMI接收机，同时也是一台全功能的频谱分析仪。
R&S® ESPI，具有符合CISPR 16-1-1最新版本的各类加权检波器：峰值，准峰值，RMS，平均值。
ESPI3：9 kHz～3 GHz
ESPI7：9 kHz～7 GHz
R&S ESP13和R&S ESP17 EMI测试接收机，适合所有商业EMI标准如CISPR、EN、ETS、FCC、ANSI C63、4VCCI和VDE，是为产品开发阶段所进行的预认证测试而专门设计的。两种型号都基于现代频谱分析仪系列R&S FSP而设计。它们以一种独特的方式将高端分析仪的完整功能与一个传统测试接收机结合起来，为预认证测试中的多功能性和性能树立了新的标准。使最终符合性测试仅仅成了一种形式。这种组合使R&S ESPI同样能够很好地胜任频谱分析中的一般任务和专门EMI诊断，为任何开发实验室或其他不需要执行符合严格的CISPR要求的绝对认证测试的机构提供了一款理想的仪器。其目标是要以尽可能快的速度和尽可能精确的精度对被测设备执行EMC诊断测量并制作文档。

产品特点：
由于使用了通用的平台系统，两个型号的R&S ESPI都可以提供R&S FSP频谱仪的所有功能。这些功能使它们在能力和功能上远远超过传统意义上的预认证侧试设备。R&S ESPI制定了中档仪表的重要标准，比如功能、测i速度、精度，尤其是可以满足研发过程中的EMC侧试的所有品求。
当可选的预选器l预放安装后，R&S ESPI的动态范围非常大，可以符合CISPR16-1-1对脉冲重复频率在10Hz以上的射频干扰信号进行精确的EMI测量。

主要特性：

峰值、均值、准峰值、RMS和CISPR平均检波器(最多同时三个检波器)
可选内置预选器和20dB预放
符合CISPR的EMI侧量带宽：200Hz，9kHz，120kHz，1MHz
重复频率在10Hz以上的脉冲信号加权符合CISPR16-1-1
适用于所有商业EMI标准，如CISPR、EN、ETS,、FCC、ANSIC63.4、VCCI和VDE极高的测量度
内置了EMI测试的初测和终测的自动测试程序
初测，数据筛选《峰值列表)，终测的评估功能
通过预览测且快速得到幅度较大的频率点:
- ---接收机模式下测量时间为100us-100s
- ---分析仪模式下侧量时间最长为16000s
时域快速测量：最小扫频时间1us

总测量不确定度：
---频谱分析仪模式：0.5 dB(预选器关)
---接收机模式：<1.5 dB

显示的平均嗓声电平(DANL)：-155 dBm(1 Hz). f<1 GHz
相位噪声(典型值)-145dBe(1Hz)，对WCDMA系统的ACPR测量在频偏10 MHz处提供了最佳条件
NF = 21.5 dB(使用前置放大器R&S ESPI-B2时为12 dB)
用户可编程扫描表
显示测量结果并与标准限定值进行对比
电缆损耗、耦合网络和天线的校正值包含在传感器系数中
用于最终加权测且的频率表可进行数据缩减和修改
对不同类型检波器的条形图显示
自动过载监侧
内置AF解调
卓越的21 cm TFT彩色显示屏
具有独立设置的分屏显示，每个屏幕多达3条迹线
接口：GPIB，Centronics，RS-232-C，LAN(选件)

频谱分析仪：

分辨率带宽从10 HZ-10 MHz(按1/3/10序列)
用于数字调制信号测量的均方根(RMS)检波器
用于下TOI. ACPR. OBW、幅度统计功能的测试程序
用于TDMA信号测量的选通扫频优异的性能指标
