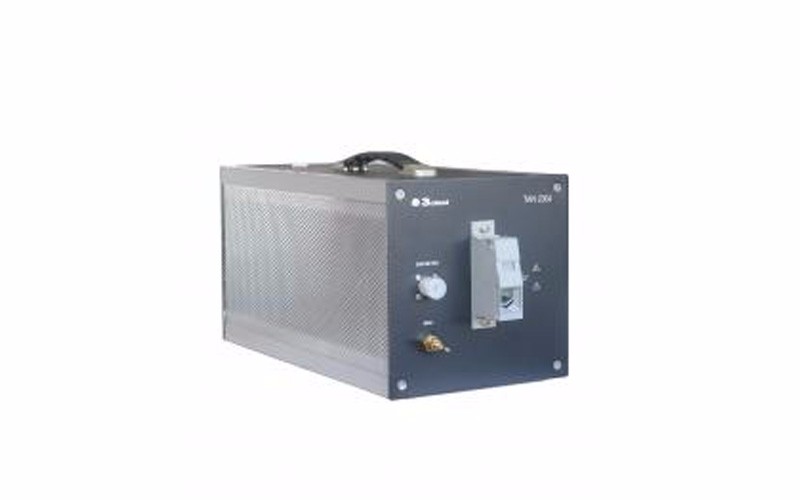

泰思特人工电源网络TAN 200J
人工电源网络TAN 200J主要用于CISPR 25 2016测试中将零部件与电源隔离，并测量车辆、船舶和内燃机的干扰特性
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型
人工电源网络TAN 200J主要用于CISPR 25 2016测试中将零部件与电源隔离，并测量车辆、船舶和内燃机的干扰特性。阻抗完全满足CISPR 25 2016的特征。EUT连接到面板的OUTPUT输出端，电源端口连接到面板INPUT输入端。EMI测量端口为标准N型接口。
设计原理
配置选型
|
技术参数 |
|
|
符合标准：CISPR25-2016 |
|
|
测试电压Vmax |
500VDC, 250V 50/60Hz,125V 400Hz |
|
测试电流Imax |
200A |
|
瞬时最大电流 |
300A |
|
电感温升（ΔT） |
约65℃（200A 2h） |
|
测试端子 |
N型 |
|
电感 |
5uH |
|
耦合电容 |
0.1uF |
|
阻抗频率范围 |
100KHz-100MHz |
|
通用参数 |
|
|
机箱尺寸 |
500mm*200mm*200mm |
|
仪器重量 |
约5Kg |
|
温度范围 |
15-35℃ |
|
湿度范围 |
45% - 75% |
|
气压范围 |
86kPa – 106kPa |
