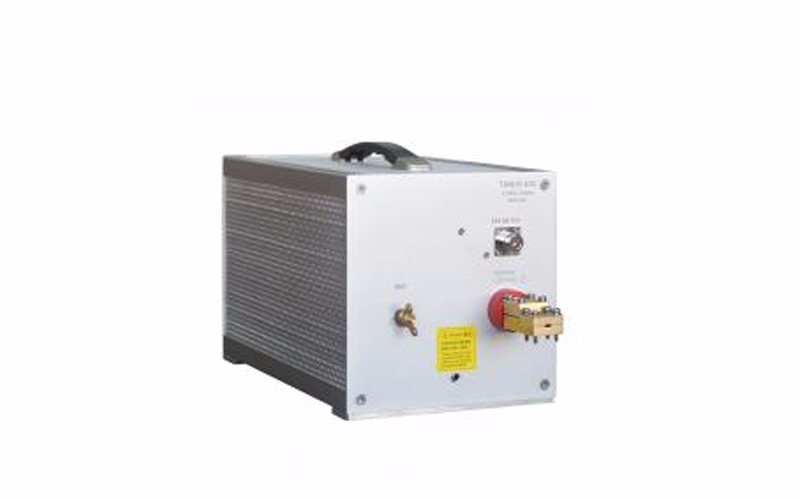

泰思特高压人工电源网络 TANHV 系列
高压人工电源网络TANHV 系列主要用于CISPR 25和ISO 7637-4测试中将零部件与电源隔离，并用于新能源汽车高压测试系统的干扰特性。
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型
高压人工电源网络TANHV 系列主要用于CISPR 25和ISO 7637-4测试中将零部件与电源隔离，并用于新能源汽车高压测试系统的干扰特性。阻抗完全满足CISPR 25和ISO 7637-4标准高压人工电源网络的特征。EUT连接到面板的OUTPUT输出端，电源端口连接到面板INPUT输入端。EMI测量端口为标准N型接口。
设计原理
L1：5uH C1：0.1μF
C2：0.1μF R1：1KΩ
R2：1MΩ
配置选型
|
型号 |
TANHY 050 |
TANHY 200 |
TANHY 400 |
|
测试电压Vmax |
300V 400Hz |
300V 400Hz |
300V 400Hz |
|
700 V 50/60Hz |
700V 50/60Hz |
700V 50/60Hz |
|
|
1000 V DC |
1000V DC |
1000V DC |
|
|
测试电流Imax |
50 A |
200A |
250A |
|
瞬时最大电流 |
80 A |
280A |
500A |
|
机箱尺寸 |
220 *160 *170 mm |
490*200*215mm |
490*200*215mm |
|
仪器重量 |
约2.2Kg |
约8.5Kg |
约8.5Kg |
|
通用参数 |
|||
|
阻抗频率范围 |
0.1-150MHz |
||
|
阻抗 |
5uH‖50Ω |
||
|
耦合电容 |
0.1uF |
||
|
温度范围 |
15-35℃ |
||
|
湿度范围 |
45% - 75% |
||
|
气压范围 |
86kPa – 106kPa |
||
