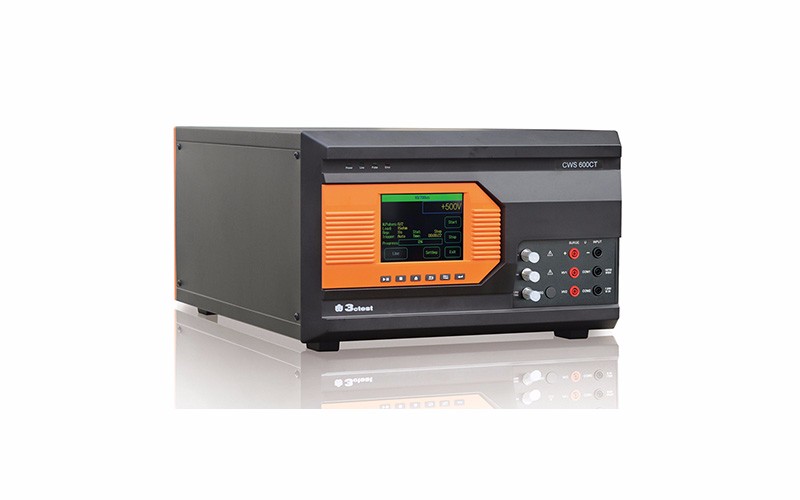

泰思特组合波雷击浪涌模拟器CWS 600CT

CWS 600CT组合波雷击浪涌模拟器是为了模拟浪涌脉冲干扰现象而专门设计的一款高端测试设备

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

产品概述
配置选型

CWS 600CT组合波雷击浪涌发生器是为了模拟浪涌脉冲干扰现象而专门设计的一款高端测试设备，能够产生1.2/50us、8/20us、10/700us、5/320us高压脉冲波形。满足IEC 61000-4-5标准要求。

CWS 600CT组合波雷击浪涌发生器性能完全满足欧盟CE认证及CCC认证对受试设备的抗扰度测试要求，可通过外置的耦合/去耦网络，对受试设备进行浪涌测试。

产品特点

5.7寸彩色触摸屏前面板操作；
最高可达6.0KV的超小型模拟器；
产生1.2/50us、8/20us、10/700us、5/320us高压脉冲波形，满足IEC 61000-4-5标准要求；
满足500 ohm输出阻抗1.2/50us脉冲耐压测试；
浪涌电压、电流监测LCD显示；
测试排程功能，操作简单；
外置全自动耦合/去耦网络；
外置磁场线圈及附属模块，满足IEC 61000-4-9测试。

配置选型

通用参数
显示屏	5.7英寸TFT彩色触摸屏
工作电压范围	AC 110V/220V，±10%，50/60Hz（国内默认AC 220V）
保险丝	6A
最大功耗	200W
用户存储空间	无穷（PC）
通讯方式	以太网、RJ45
外部控制方式	BNC,5VTTL
CRO触发输出	BNC,5VTTL
运行控制输入	BNC,5VTTL
外部同步输入	45-65Hz,同名端与异名端之间20-500V 同名端、异名端与机壳0-500V
警告灯输出	0-220VAC 10A/0-48VDC 3A 电源取决于外接信号灯的种类
安全电路	安全回路未关闭时停止工作
失效检测	失效时前面板LCD显示、并中断仪器工作
仪器工作状态指示	前面板LED指示、LCD显示
仪器接地连接方式	使用扁平接地线
EUT电源电压注入	4mm2香蕉插头线
检测输出方式	标准1米同轴线
机箱尺寸（WHD）	19英寸/6U
仪器重量	约34Kg
温度范围	15–35℃
湿度范围	45%-75%
气压范围	86kPa～106kPa
1.2/50us、8/20us主要技术参数
符合标准	IEC/EN 61000-4-5、GB/T 17626.5、UL 1449 、 ANSI C62.41
测试电压范围	0.3kV–6.0kV± 10%
电压上升时间	1.2us± 30%
电压持续时间	50us± 20%
测试电流范围	0.15 kA–3.0kA± 10%（2ohm）
电流上升时间	8us± 20%
电流持续时间	20us± 20%
输出阻抗	2ohm、12ohm可选
其他阻抗	500ohm 1.2/50us脉冲耐压测试
实验间隔时间	6s-99s(最短时间取决于实验电压)
电压峰值检测	前面板BNC输出:1000V:1V；液晶屏显示测量值
电流峰值检测	前面板BNC输出:500A:1V；液晶屏显示测量值
实验次数	1–999次
触发方式	自动、手动、外触发输入
实验模式	实验参数进行排程设置
耦合/去耦网络	外置SPN系列耦合/去耦网络
10/700us、5/320us主要技术参数
符合标准	IEC/EN 61000-4-5、GB/T 17626.5 UL 1449、ANSI C62.41
测试电压范围	0.3kV–6.0kV± 10%
电压上升时间	10us± 20%
电压持续时间	700us± 20%
电流上升时间	5us± 20%
电流持续时间	320us± 20%
输出阻抗	15ohm、40ohm可选
实验间隔时间	11s-99s(最短时间取决于实验电压)
电压峰值检测	前面板BNC输出:1000V:1V；
电流峰值检测	前面板BNC输出:500A:1V；
实验次数	1–999次
触发方式	自动、手动、外触发输入
实验模式	实验参数进行排程设置
耦合/去耦网络	外置CDN-405系列耦合/去耦网络
