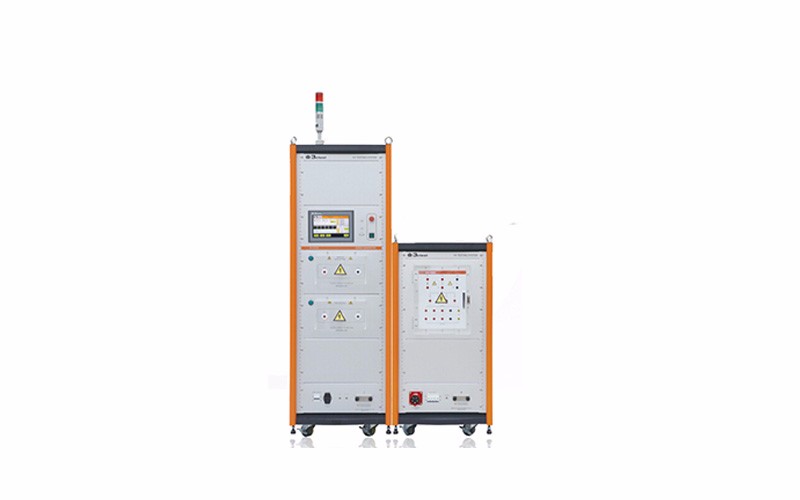

泰思特全自动多功能雷击浪涌试验台SG 5020H

SG 5020H系列全自动浪涌试验台是以公司第三代智能化多功能综合测试发生器为基础，在技术上采用了可编程控制器和计算机技术，极大地简化了系统组成，提高了系统的可靠性。

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

产品概述
配置选型

SG 5020H系列全自动浪涌试验台是以公司第三代智能化多功能综合测试发生器为基础，在技术上采用了可编程控制器和计算机技术，极大地简化了系统组成，提高了系统的可靠性。这在高电压、大电流试验中大大增强了系统的安全性，避免设备可能遭受高压放电瞬态过程的危害。独特的彩色触摸屏操作界面具有良好的人机对话功能，操作过程方便简单，只须在参数设置页面进行简单的试验需求设置，即可完成各种测试过程自动执行，具有系统集成度高、控制智能化，操作简便，节省测试时间等优点。

产品特点

彩色触摸屏10 吋LCD
PLC控制，全自动控制系统
智能函数跟随充电模式
多种故障自动判断，声光报警。
双放电开关，宽范围输出，最小可至500V
RS232通讯接口，可实现远程控制
可内置TDS3012C示波器，配合测量分析系统自动计算波形参数
可内置单相全自动耦合去耦网络
19英寸标准机柜安装

配置选型

组合波参数
开路电压
电压峰值	500V ～20kV（±10％）
前沿时间	1.2μs(±30%)
持续时间	50μs(±20%)
短路电流
电流峰值	250A-10kA(±10%)
上升时间	8μs (±20%)
持续时间	20μs(±20%)
虚拟阻抗	2Ω±0.25Ω
输出极性	正或负/先正后负
网络（内/外置）	外置
电压波参数
输出电压	500V ～20kV（±10％）
输出阻抗	500Ω±10％
输出极性	正或负/先正后负
输出电压波	1.2μs±30%，50μs±20%
通讯波参数
输出电压	500V～10kV ±10%
输出极性	正或负/先正后负
输出电压波	10/700(±20%)μs
输出电流波	5/320(±20%)μs
输出阻抗	15Ω、40Ω（25+15Ω）
输出短路电流	15～250A ±10%
网络（外置）	选配2路4线、4路8线耦合去耦网络
通用参数
工作电源	AC 110V/220V (±10%)，50/60Hz(大陆地区默认AC 220V )
环境温度	15℃-35℃
温度范围	45%-75%
气压范围	86kPa-106kPa
接地电阻	不大于0.5Ω
机柜尺寸	19英寸/35U（600×800×1850mm）
重量	约300kg
无导电尘埃、无火灾及爆炸危险、无腐蚀金属和绝缘的气体、电源电压的波形为正弦波,波形畸变率<5%

注：受测量单元和信号传输的杂散电容影响，在满量程的5%以下范围使用时，波形起始段或者峰值处可能会有少量振荡和干扰杂波，但不影响正常使用。
