飞础科FOTRIC红外热成像仪350X云热像
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
数 据 化 开 启 智 慧 运 维
FOTRIC 350X云热像“慧”聚四⼤功能，帮助⽤⼾以极⼩的投⼊ 构建基于⼤数据的智慧运维体系，加快实现⼯业4.0。
「慧」快⼗倍

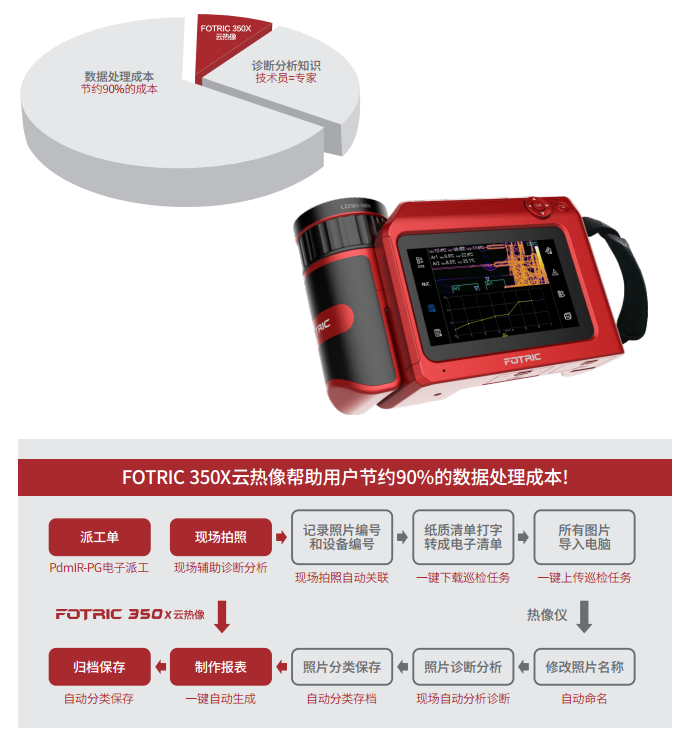

基于FOTRIC 350X云热像和PdmIR-PG热像数据管理系统，⾃动实现设备与检测数据的关联存储。完全剔除了派⼯单打印、编号记 录、照⽚诊断分析、照⽚分类保存、制作报告等耗费⼤量数据处理成本的环节。 与热像仪相⽐，FOTRIC350X云热像的⼯作效率提⾼了10倍。
「慧」管理

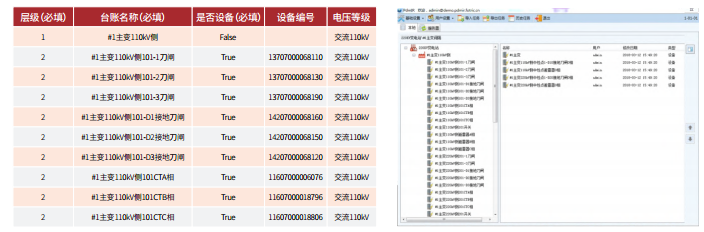

设备台账管理
检测任务管理
检测数据管理
热像仪虽然能够保存被测设备的温度图像数据，但是缺乏数据结构 化的能⼒，同时后期需要花费⼤量的数据处理成本，保存的检测数据 未被有效管理，最终沦落为没有价值的⽆效数据。

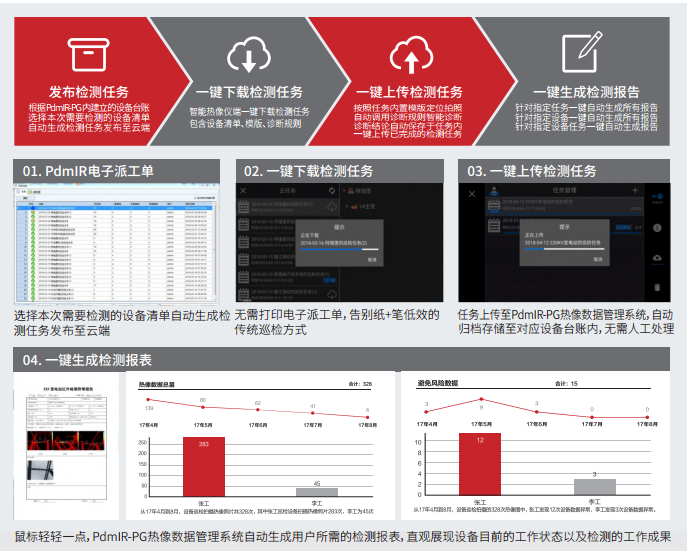

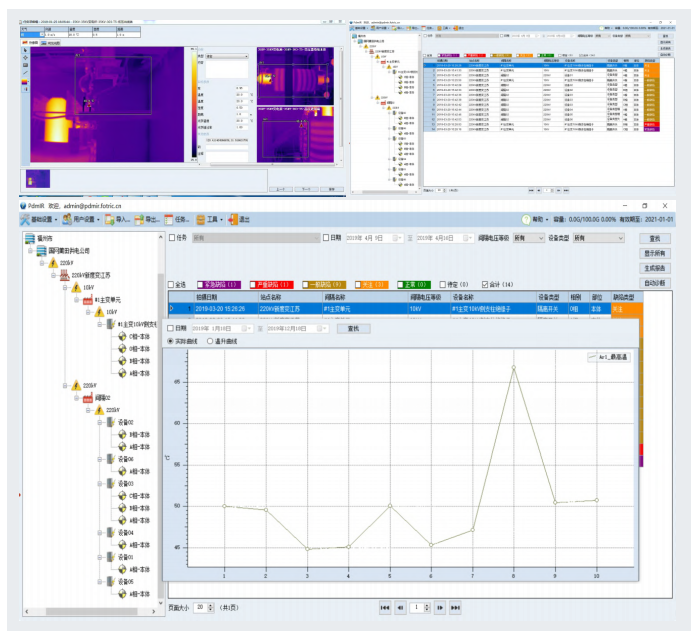

FOTRIC PdmIR-PG热像数据管理系统以树状结构的⽅式，电⼦化管理设备台账，为⽤⼾提供检测任务数据统计、⼯作报表展⽰、数 据查询、图像分析、历史趋势分析等丰富的数据管理功能。 FOTRIC PdmIR-PG热像数据管理系统基于结构化数据引擎，对历史检测数据具有准确分析和智能预测的能⼒，帮助电⼒⽤⼾轻松 构建数字化、标准化、智能化的热像⼤数据平台。
「慧」诊断
对带电设备进⾏红外诊断时，热像仪⽆法直接判断 设备当前的状态，需要经验⾮常丰富的热像专家， 结合专业知识和诊断规范进⾏诊断。 与热像仪相⽐，FOTRIC350X云热像内置DL/T664- 2016版的《带电设备红外诊断应⽤规范》和专家经 验，现场检测时可直接调⽤诊断规范，辅助诊断设 备当前状态，给出“正常、⼀般缺陷、严重缺陷、紧急 缺陷”等诊断结论，根据诊断结论⾃动给予⽅案建 议，并将诊断结论和解决⽅案保存于当次检测任务 内。⼤⼤降低了⽤⼾的使⽤成本和学习成本，⼤幅 提升检测效率。
FOTRIC 350X云热像内置的诊断标准可以是电⼒⾏业标准DL/T 664-2016版的《带电设备红外诊断应⽤规范》，也可以是电⼒专 家的经验和其他标准。
「慧」预测

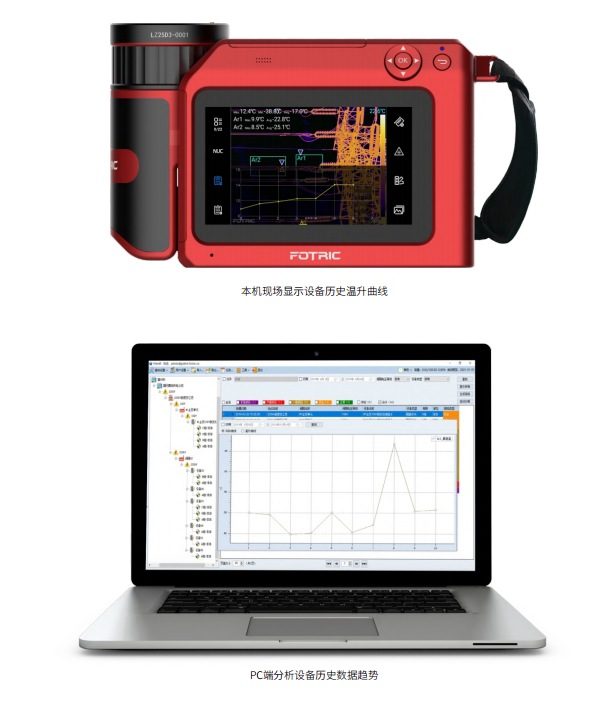

FOTRIC 350X云热像内置结构化数据引擎，基于⽤⼾以往检测的历史数据，现场直观显⽰设备历史温度或温升曲线，帮助⽤⼾预 测设备未来可能的温度或温升趋势，检测数据量越⼤，预测结果越准确。 结构化数据引擎,提升历史数据趋势分析的有效性。
1、热像照⽚⾃动命名（设备台账或扫描⼆维码）
2、FOTRIC专利的热像场景智能匹配技术实现标准化拍摄（专利号201410152243.7）
3、基于环境条件⾃动调整测量数据（⽐如夏天或者冬天检测，⽓温不同，⾃动屏蔽环境温度⼲扰）
配置选型
|
云热像型号 |
Fotric358X Fotric |
356X |
|
探测器及成像性能 |
||
|
红外分辨率 |
640×480 |
384×288 |
|
超像素功能 |
有(增强到1280x960像素) |
有(增强到768x576像素) |
|
探测器类型 |
FPA⾮制冷型红外探测器 |
|
|
热灵敏度(NETD) |
＜25mk@30℃ |
<30mk@30℃ |
|
视场⻆(FOV) |
25°x19° |
|
|
空间分辨率（IFOV） |
0.68mrad |
1.14mrad |
|
调焦⽅式 |
⾃动/⼿动/电动 |
|
|
数码变焦 |
1~35倍连续变焦 |
1~20倍连续变焦 |
|
探测器像元间距 |
17μm |
|
|
探测器响应波段 |
7~14μm |
|
|
图像帧频 |
60Hz |
|
|
镜头更换 |
具备可更换⻓焦镜头 |
|
|
镜头识别 |
⾃动 |
|
|
最⼩成像距离 |
0.2m |
0.1m |
|
⼈体⼯程学设计 |
180°可旋转铰链式镜头 |
|
|
测量与分析 |
||
|
测温范围 |
-40℃~700℃ |
-20℃~700℃ |
|
⾼温扩展 |
1200℃⾼温选件 |
|
|
测量精度 |
±2℃或±2%，取其⼤值(环境温度在10℃~35℃时) |
|
|
基准温度补偿 |
有，全屏与测温标识温度显⽰为实际温度与固定温度差值 |
|
|
⾃动温差计算 |
测温标记之间差值或与固定参考温度差值计算 |
|
|
本机测温分析功能 |
25个可移动点测温 25个测温区域（⽅形测温区域或圆形测温区域） 25条可移动线测温 |
20个可移动点测温 20个测温区域（⽅形测温区域或圆形测温区域） 20条可移动线测温 |
|
测温⽅式 |
区域内能设置最⾼温、最低温、等温线，具有声⾳报警和颜⾊报警，⾃动定位最⾼/最低温度点 |
|
|
连续稳定⼯作时间 |
在满⾜测温准确度的前提下，热像仪连续稳定⼯作的时间⼤于5h |
|
|
测温⼀致性 |
不超过中⼼区域测量值的±0.5℃（0℃~100℃） |
|
|
修正设置 |
发射率、反射温度、湿度、环境温度、测试距离、透过率 |
|
|
⼤⽓传递校正 |
可设置测温距离、⼤⽓温度和相对湿度进⾏温度校正 |
|
|
全屏发射率校正 |
0.01~1.0，内置常⻅材料发射率表 |
|
|
现场分区发射率设置 |
本机⽀持每个测量点、测量区域和测量线设定独特的发射率，提升测量精度 |
|
|
特征测温范围 |
特征测温范围的准确度不超过±2℃或±2%，取其⼤值 |
|
|
图像显⽰ |
||
|
显⽰屏类型 |
5.5英⼨OLED触摸显⽰屏 |
|
|
显⽰屏对⽐度 |
100000:1 |
|
|
显⽰屏分辨率 |
1920×1080像素,1080P超⾼清显⽰屏 |
|
|
亮度⾃动调节 |
有，通过光线传感器⾃动调节显⽰屏亮度 |
|
|
数字图像增强 |
有 |
|
|
图像叠加信息设置 |
⽀持，可设置图像上显⽰的最⾼温、最低温、平均温、全屏发射率、反射温度等信息 |
|
|
测温标识显⽰设置 |
⽀持，可对每个测温标识进⾏单独设置，如显⽰测温标识发射率等信息 |
|
|
复合调⾊聚焦成像技术 |
有 |
|
|
⾼温差均衡成像技术 |
有 |
|
|
T-DEF细节增强融合成像技术 |
有 |
|
|
内置数码相机 |
500万像素、⾃动对焦、内置⽬标照明灯 |
|
|
LED照明灯 |
有 |
|
|
调⾊板 |
⽀持全屏预览调⾊板，内置15种标准调⾊板和15种反转调⾊板 |
|
|
⼿动图像调节 |
有 |
|
|
⾃动图像调节 |
有 |
|
|
激光指⽰器 |
有，2级 |
|
|
激光类型 |
半导体AlGalnP⼆极管激光，1mW，635nm（红⾊ |
|
|
⽀持语⾔ |
中英文 |
|
