产品介绍

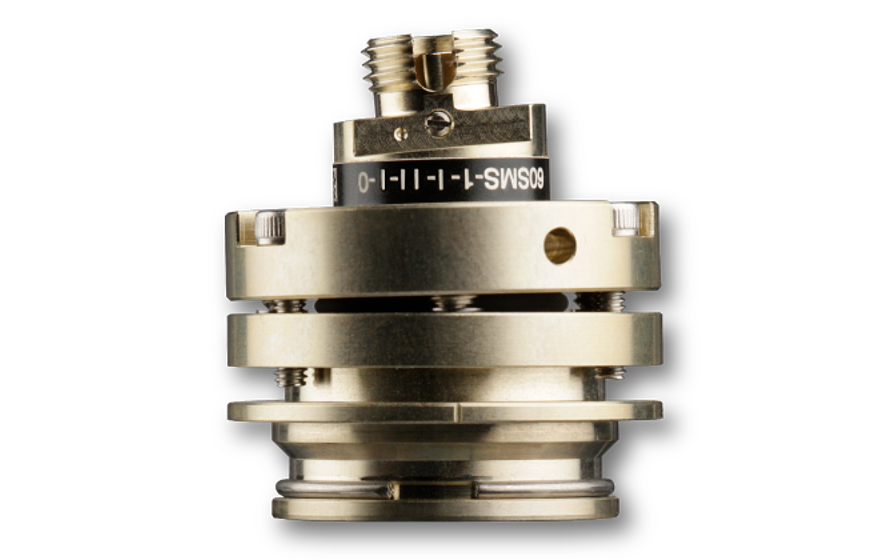

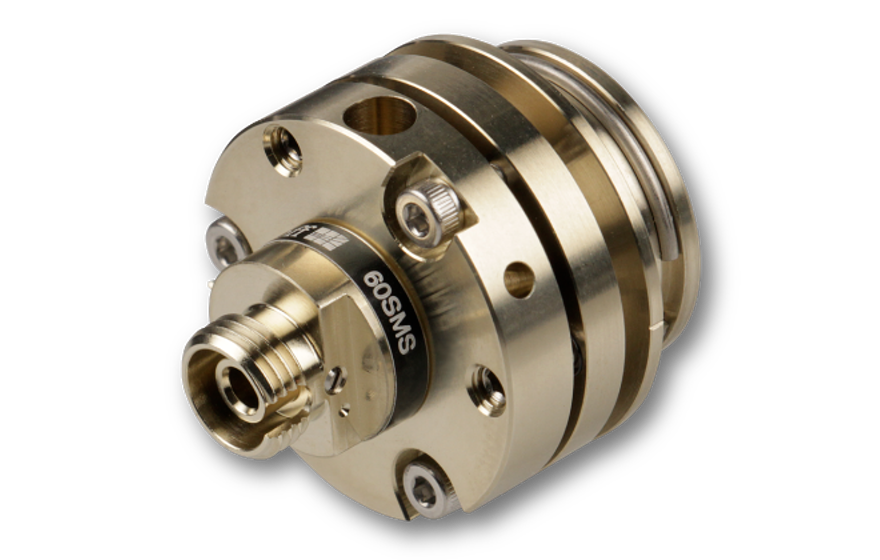

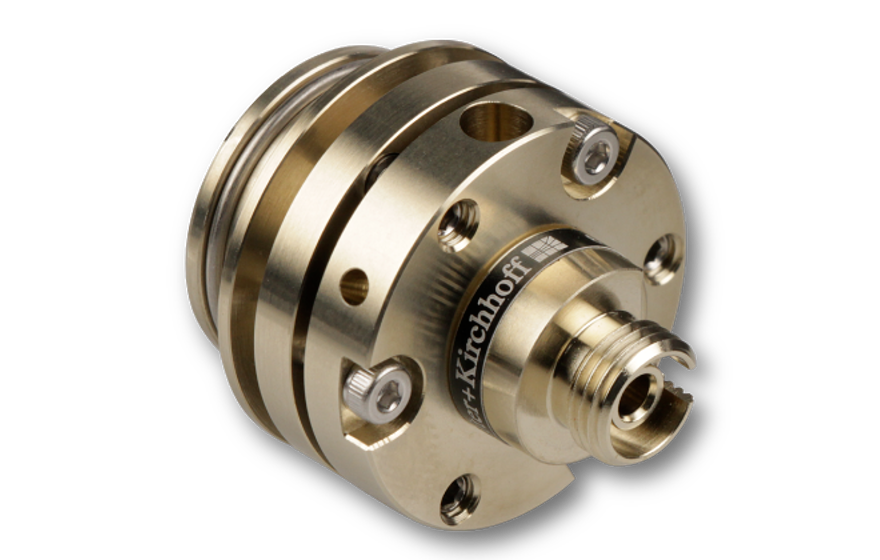

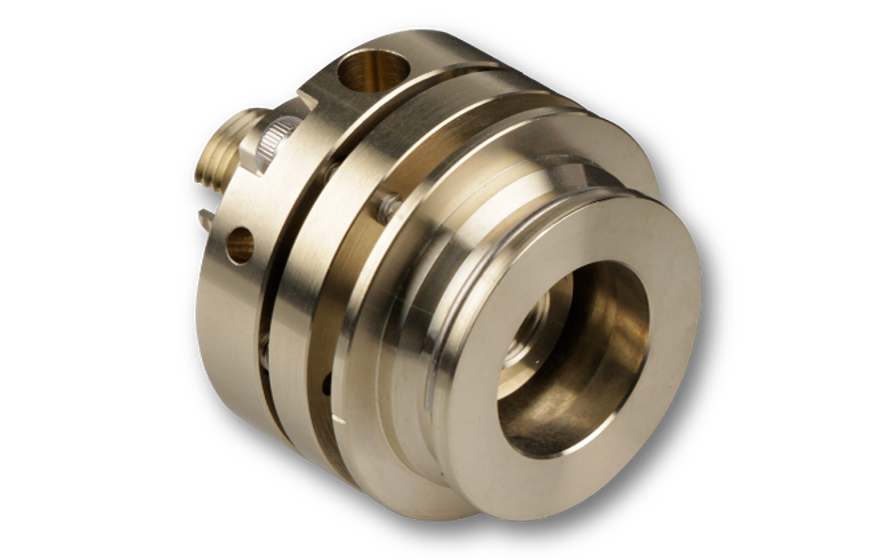

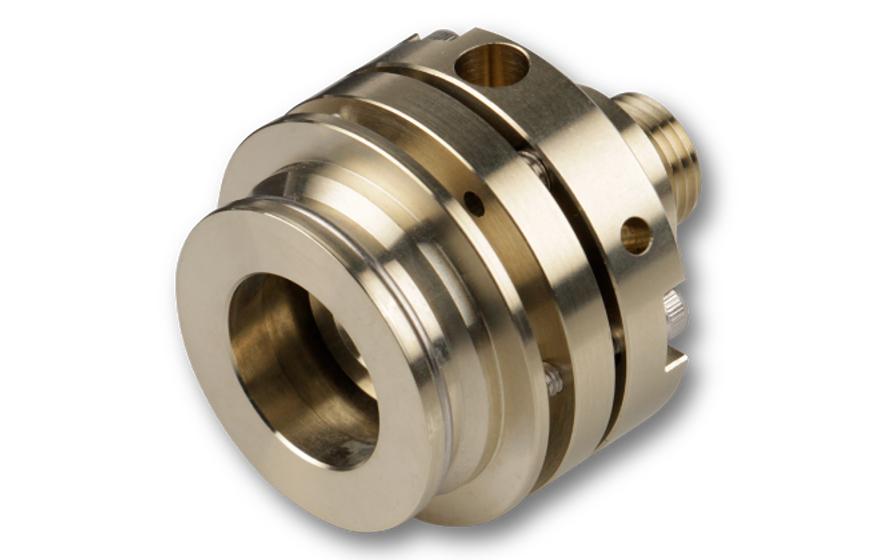

60SMS 系列激光束耦合器设计用于将单模激光辐射紧凑且长期稳定地耦合到单模或保偏光纤中。
对于多模应用，请使用60FC-A19.5系列光纤耦合器。
适合每种应用的光学器件
多种耦合光学器件允许为每种应用选择最佳焦距和最佳透镜类型，用于单个波长（非球面、单色）或波长范围（消色差或复消色差）。所有镜片均镀有增透膜。对于理想的高斯光束和标准光纤，您可以达到高达 80% 的耦合效率。
高长期稳定性
它的紧凑尺寸以及高分辨率对齐机制允许直接、直观的耦合程序。

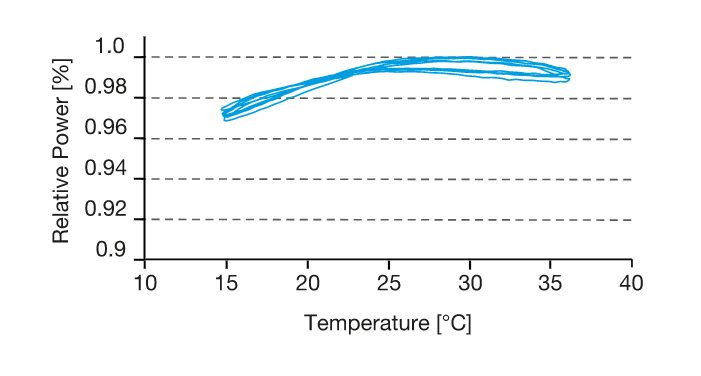

结果是具有高热稳定性、指向稳定性的光纤耦合，即对振动和冲击不敏感。长期稳定性测试（见下图）表明
在 15-35°C 的温度范围内，功率稳定性优于 3%。
6* 自由度
为了达到最佳耦合效率，光纤耦合器需要提供一定的自由度。你需要调整
激光束与透镜/光纤端面之间的角度
镜头的 z 位置
将光纤的偏振轴调整到激光源的偏振轴
将透镜相对于激光束居中
光纤耦合器提供所有必要的自由度。它有一个倾斜调整，一个独立的焦点调整，可以旋转 360°，并允许使用例如适配器60A19.5-F进行横向调整* 。
TILT 调整用于使用 3 个调整螺钉来最大化光纤模场和聚焦激光光斑之间的横向重叠。3 个锁定螺钉用于微调和锁定位置以获得最佳机械稳定性。
独立于 TILT 调整，光纤端面和耦合光学器件之间的距离通过偏心键进行调整。最终的焦点设置通过两个径向排列的夹紧螺钉锁定。由于焦点调整是独立的，因此可以更精确地放置模场直径的 z 位置。
光纤与激光源偏振轴的偏振对准是通过旋转激光束耦合器来实现的。光纤耦合器和定心所需的适配器的分离对于实现完整的 360° 旋转自由至关重要。耦合器有一个紧密配合的圆柱体，可以放入相应适配器的 Ø 19.5 mm 插座中。
可以使用例如适配器使光束相对于耦合光学器件的孔径居中60A19.5-F。
最佳透镜性能
APC 型连接器的倾斜抛光使光束以一定角度射出并且不平行于光纤的光轴。这通过补偿光束偏转的耦合器的预倾斜机械耦合轴进行校正，您可以居中使用透镜。这最大限度地减少了通过透镜的非理想光束路径所导致的像差。
连接器类型选项
光纤耦合器可以配备FC PC、FC APC、ST 或 LSA 类型的插座（与 DIN、AVIO 和 AVIM 类型的光纤连接器兼容）。F-SMA 型插座可用于 0° 和 5° 或 8° 抛光，例如用于 SMA-905 高功率连接器。对于带有弹簧加载套圈的 FC 或 LSA，光纤耦合器有一个额外的平头螺钉以增加指向稳定性。
材料选项
光纤耦合器有镍银（标准）或无磁性钛。在钛的情况下，相对磁导率接近 1 (μ r =1.00005) 使其几乎对磁场透明。热膨胀的线性系数接近光学元件的线性系数，因此可以预期在更大的温度范围内具有热稳定性。
