产品介绍

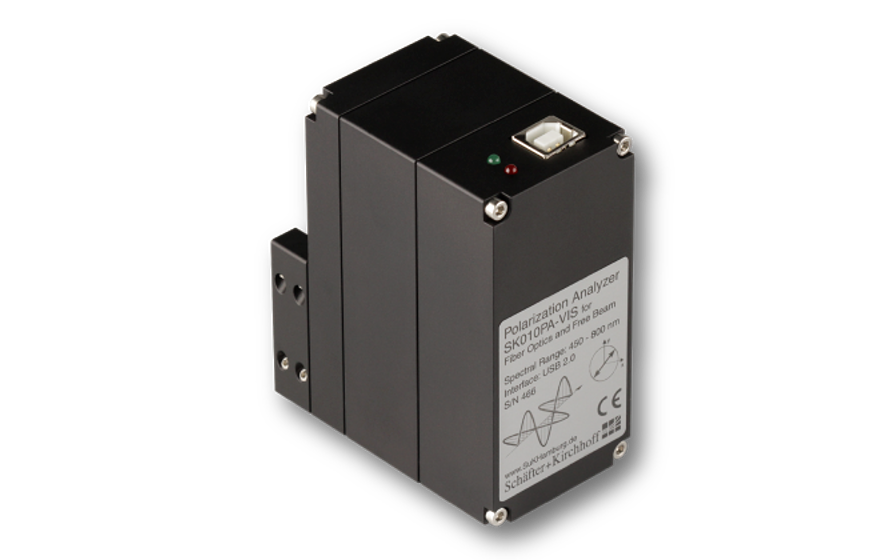

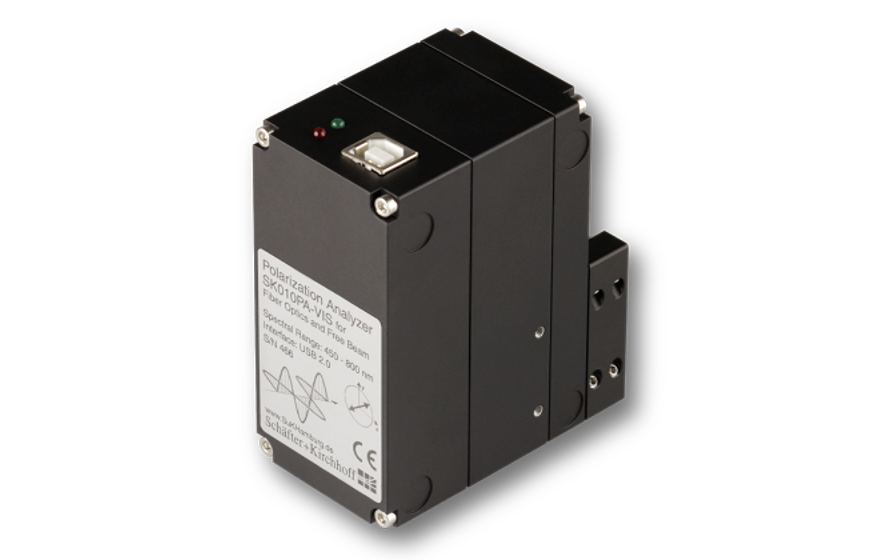

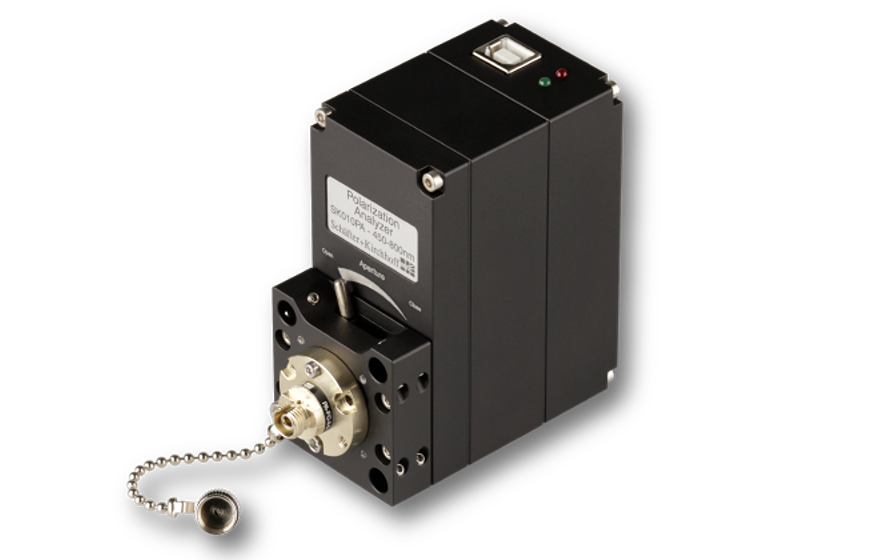

偏振分析仪 SK010PA 是将激光束源耦合到保偏光纤电缆的通用测量和测试系统。它们是根据实践经验开发的，重点是高可用性。
偏振分析仪是一种即插即用设备，可直接连接到 Windows 设备的 USB 端口。该设备结构紧凑，可以轻松集成到现有系统中。对准和测量可以快速执行。斯托克斯参数的实时测量被执行并显示在交互式显示器中，该显示器描绘了庞加莱球上的偏振状态。
测量方法
耦合到偏振分析器的辐射在被光电探测器记录之前通过一个旋转的四分之一波片和固定的偏振器。
软件SKPolarizationAnalyzer 评估从详细分析光电二极管信号和四分之一波片的时间/位置信息中检索到的斯托克斯参数。 然后在庞加莱球体上描绘极化状态，其中包括旋转方向（描绘在北半球或南半球）在内的任何极化状态变化都很容易看到。
耦合到保偏光纤的偏振对准
SK010PA 偏振分析仪提供了优化光源入射偏振方向与光纤偏振轴对齐的程序，以及测量产生的偏振消光比 (PER)。
该过程从记录出射偏振状态开始，同时改变温度或小心弯曲光纤，以引起出射偏振波动。然后将圆自动拟合到庞加莱球上的数据点，并显示平均和最小 PER。
该圆的半径表示对准的质量，因为它显示了光纤偏振轴和入射辐射的偏振轴之间的角度偏差。对于最佳对齐的理想光纤，数据圆会聚到一个点，即圆的中心。
在所示示例中，庞加莱球体上的圆具有较大的半径。在连续测量出射偏振态期间，光纤轴然后相对于激光源的偏振轴旋转。当出射偏振态尽可能接近庞加莱球的圆心时，达到最佳对准。
然后第二次测量揭示了光纤优化偏振对准的参数。
自由光束测量
偏振分析仪还可用于为自由光束应用设置明确定义的偏振状态。对于这些类型的测量，激光束轴与偏振分析仪的正确对齐至关重要。这可以使用微型工作台或 40 毫米笼式系统并使用与 4 个杆或导轨系统的连接来完成。
四分之一波片的调整
SK0101PA 偏振分析仪可用于校准和量化延迟光学元件，例如带有集成四分之一波片的光纤准直器 60FC-Q。对于这些准直器，通过旋转四分之一波片来调整输出偏振。到达两极时设置圆偏振光，右旋圆偏振位于北极，左旋偏振位于南极。
标准配件
USB电缆用于 FC APC PA-FC-4-0 型宽键光纤连接器的适配器/PA-AP-M4
立柱安装适配器
操作软件：SKPolarizationAalyzer for WINDOWS7, WINDOWS 10, WINDOWS Vista/XP (32/64 Bit)
DLL
