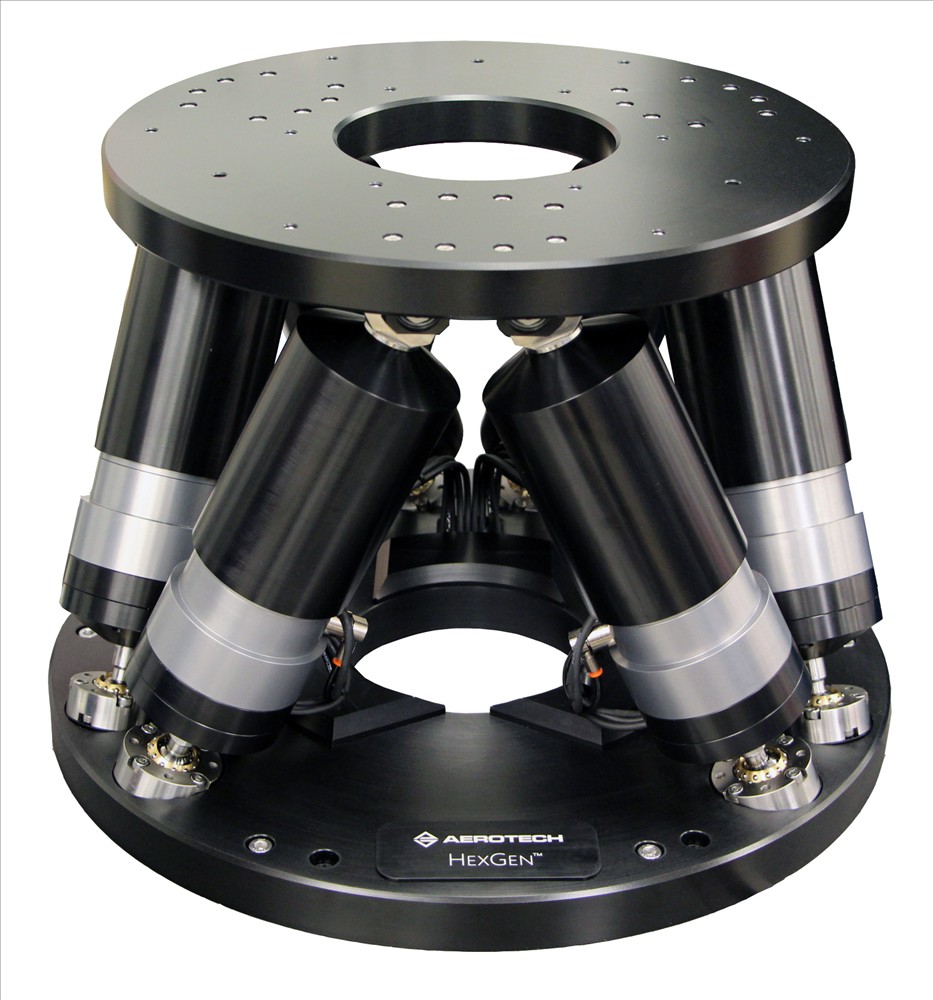

Aerothch HexGen HEX500-350HL 六足六自由度定位系统

Aerotech 的 HexGen® 六足位移台代表了下一代六自由度 (DOF) 定位性能。HEX500-350HL 是一种高负载、超精密六足位移台，非常适用于 X 射线衍射、传感器测试和强力设备操作。

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

产品概述
配置选型

设计特点

六自由度定位，线性行程达 110 毫米，角行程达 40°

精密设计，保证定位精度规格

最小增量运动在 XYZ 中达到 20 nm，在 θxθyθz 中达到 0.2 µrad

灵活的配置和定制

可根据要求提供真空制备

强大的控制和软件，具有工作和工具坐标系的可视化

在运动系统的设计和规范中存在许多权衡。凭借其高负载能力、大行程、高速度和亚微米精度，HEX500-350HL 不会强迫您在应用规格上妥协。

卓越的结构设计

HEX500-350HL 由六个高精度支柱驱动，这些支柱由精密预载轴承、滚珠丝杠和驱动部件构成。与由直流有刷伺服电机驱动的竞争六足机器人不同，HEX500-350HL 由交流无刷、无槽伺服电机驱动，可最大限度地延长设备寿命和性能。与使用皮带、齿轮箱或柔性联轴器的竞争设计相比，伺服电机直接耦合到执行器滚珠丝杠，可提高驱动刚度、定位精度和更好的最小增量运动（XYZ 为 20 nm，θxθyθz 为 0.2 µrad） . 支柱枢轴接头旨在提供低摩擦和高刚度，从而提高整体六足性能。

设计灵活性

HEX500-350HL 的设计充分考虑了灵活性和定制性。平台和底座可以通过用户特定的功能或安装模式轻松修改。对于需要不同行程或独特性能参数的应用，设计的运动学和/或结构布局可以根据该标准进行定制。

HEX500-350HL 提供绝对式编码器选项，适用于在启动或断电时不需要移动的应用。底座和平台有一个直径为 150 毫米的通光孔，允许从底部进入工件。底座设计有安装孔，可直接适应英制或公制光学平台。六足也可以真空准备，用于同步加速器样品或光学调整、半导体制造和检测或卫星传感器测试中的苛刻应用。

强大的控件和软件

驱动 HEX500-350HL 的是 Aerotech 屡获殊荣的A3200 运动控制软件。A3200 控制器基于多年在困难运动学应用中的经验，可以通过直观的界面和实时运动可视化，在多个用户定义的坐标系中对六足机器人进行简单的编程和控制。Aerotech 的免费HexGen™ 尺寸计算软件能够轻松模拟六足机器人的可用行程和工作空间。
