同相 高性能微跃计
随着高性能氢钟的出现（6E-14/s)，传统相位微跃器(典型短期稳定度：2E-13/s)的已经极大的限制了氢钟信号的短稳，成为钟组频率调控的短板，使氢钟的性能无法充分发挥。成都同相科技自主开发的高性能微跃计STHMS-10短期稳定度<6E-14/s，最小频率分辨率9E-20,可以保证对氢钟频率精确调控的同时不影响氢钟的短期稳定度，是高性能钟组频率调控的不二之选。
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型
特点
相位微跃分辨率 2π/2^32
相位噪声 <-160dBc/Hz@1kHz
时间微跃分辨率 0.05fs
频率稳定度 1S ≤6E-14
频率微跃分辨率 1x10^-19
|
产品特性 |
规格名称 |
指标参数 |
备注 |
||
|
射频输入 |
频率 |
10MHz |
端口阻抗50欧姆 |
||
|
输入功率范围 |
7~15dBm |
||||
|
输入杂散抑制 |
≥70dBc |
||||
|
输出谐波抑制 |
≥30dBc |
||||
|
射频输出 |
频率 |
10 MHz |
端口阻抗50欧姆 |
||
|
输出路数 |
2路 |
||||
|
输出功率 |
10~15 dBm |
||||
|
杂散抑制 |
≥80dBc |
||||
|
谐波抑制 |
≥30dBc |
||||
|
隔离度 |
≥100dB |
||||
|
相位微跃分辨率 |
2π/2^32 |
||||
|
时间微跃分辨率 |
0.024fs |
||||
|
频率微跃分辨率 |
1x10^-19 |
||||
|
相位噪声 10MHz |
1Hz |
同外参考 |
锁相环环路带宽3Hz~8Hz左右，带内由参考决定，带外由内部晶振决定 |
||
|
10Hz |
≤-135dBc/Hz |
||||
|
100Hz |
≤-152dBc/Hz |
||||
|
1kHz |
≤-162dBc/Hz |
||||
|
10kHz |
≤-163dBc/Hz |
||||
|
秒脉冲输出 |
频率 |
1pps |
端口阻抗50欧姆 |
||
|
输出路数 |
2路 |
||||
|
输出幅度 |
≥2.4V |
||||
|
脉冲宽度 |
1uS~10mS |
||||
|
脉冲调节步进 |
10nS |
||||
|
上升沿 |
≤2nS |
||||
|
频率稳定度 |
1s |
≤6E-14 |
阿伦方差典型值 |
||
|
10s |
≤2E-14 |
||||
|
电源电压 |
供电电压 |
220V（交流） |
|||
|
功耗 |
≤30W |
||||
|
环境温度 |
工作温度 |
0℃→+50℃ |
|||
|
储存温度 |
-55℃→+85℃ |
||||
|
尺寸接口 |
低频接头 |
DB9 |
|||
|
射频接头 |
SMA-K |
||||
|
尺寸 |
1U/4U机箱 |
145mm×180mm×23mm(模块） | |||
|
DB9接口定义 |
|||||
|
1 |
NC（悬空） |
6 |
GND |
||
|
2 |
RS232_RX |
7 |
GND |
||
|
3 |
RS232_TX |
8 |
12V |
||
|
4 |
NC（悬空） |
9 |
12V |
||
|
5 |
RS232_GND |
||||

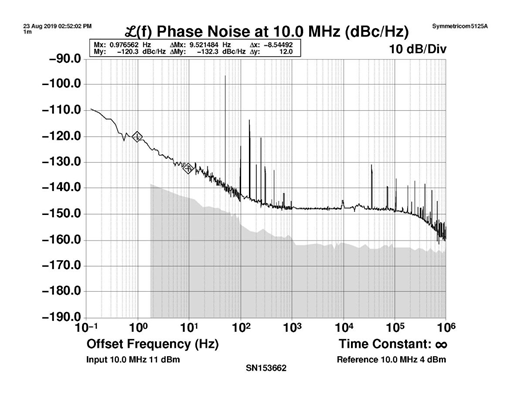

相位噪声曲线（参考源为8607，远端相位噪声受限于8607）

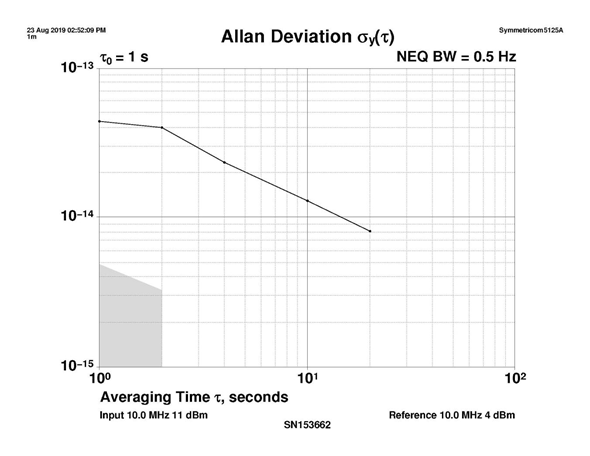

附加稳定度曲线
