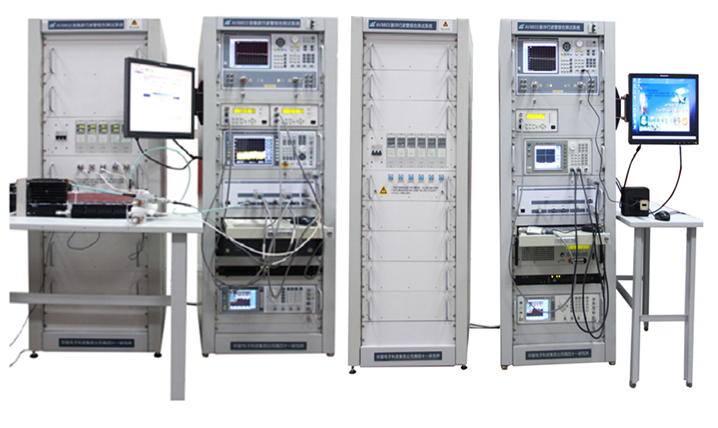

微波大功率行波管综合测试系统
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
功能特点
连续波/脉冲行波管等多类型行波管的综合测试解决方案
可扩展的宽频带、多参数、快速、精确的测试能力
使用简便的系统测控软件
可靠的状态监测及安全控保
连续波/脉冲行波管等多类型行波管的综合测试解决方案
在统一的开放式体系平台框架内根据不同测试需求实现不同测试应用扩展以及家族式系列化自动测试系统产品衍生。
可扩展的宽频带、多参数、快速、精确的测试能力
1 )工作频率覆盖1~18GHz，可研发扩展
2 ) 测试参数（可根据需求通过裁剪或增添进行扩展） 输入功率、输出功率、增益、增益频响、增益带宽、功率带宽 谐波/寄生特性、脉冲周期、脉冲宽度、脉冲占空比、冷态反射系数等
3 ) 功率测量范围/准确度 连续波：10W~500W（1~6GHz）/10W~1kW（6~18GHz） 脉冲：10W~10kW（1~6GHz）/10W~20kW（6~18GHz） 测量准确度：±1.0dB（1~6GHz）/±1.2dB（6~18GHz）
4 ) 增益测量范围/准确度 测量范围：0~60dB 测量准确度：±1.5dB
5 ) 冷态反射系数（驻波比）测量范围/不确定度 测量范围：1.05~60 测量准确度：≤5%
6 ) 谐波/寄生测量范围/准确度（连续波） 测量范围：0~60dBc 幅度测量准确度：±1.5dB 频率测量准确度：≤±10kHz
7 ) 脉冲宽度/周期测量范围（脉冲） 脉冲宽度测量范围：≥50ns 脉冲周期测量范围：≥0.1us
使用简便的系统测控软件
基于具有自主知识产权、开放式体系结构的TestWizard系统软件平台，突破测试程序复用、多线程任务执行引擎、测试数据交换、系统校准等多项关键技术，实现具有用户界面友好、配置简洁、操控简便、应用扩展灵活、安全性高等诸多优点的测控过程自动化。

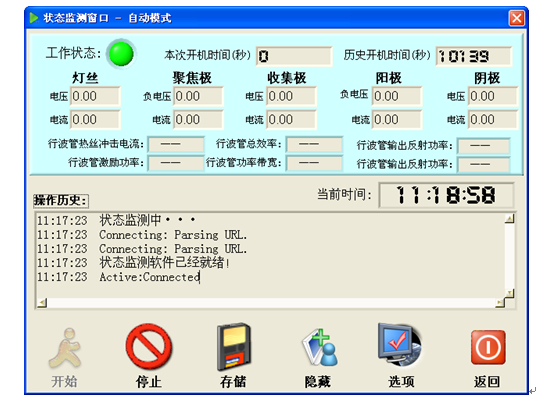

可靠的状态监测及安全控保
突破程控高压电源设计制造的关键技术，自主研发适应多类型行波管测试的可系列化扩展的两型智能程控多路直流高压电源（1798型连续波行波管程控高压电源和1799型脉冲行波管程控高压电源），融合多重保护、空间隔离、安全接触等多项安全设计技术，解决宽范围、高精度、高稳定度、高可靠性的多路程控直流高压产生与控制难题，为满足多类型系列化行波管测试提供支持。
典型应用

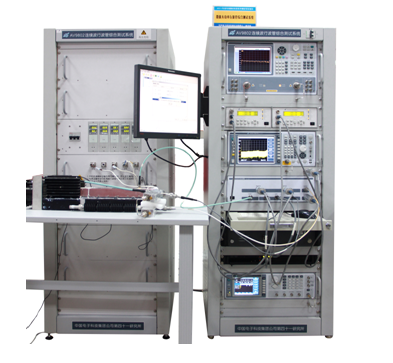

如图所示，为一典型的行波管测试的连接框图。
1）主控计算机控制测试仪器对行波管进行测试，并对测试结果进行分析、处理，进行报表输出；
2）程控高压电源单元为行波管供电；
3）网络参数测试分析单元对行波管的S参数进行测试；
4）频谱测试分析单元对行波管频谱特性进行测试；
5）功率参数测试分析单元对行波管的功率参数进行测试；
6）射频接口装置（测试装置）实现行波管多功能多参数测试通道的自动构建与切换。
|
参数名称 |
技术指标 |
|
功率测量范围/准确度 |
|
|
连续波 |
10W～500W（1～6GHz）/10W～1kW（6～18GHz） |
|
脉冲 |
10W～10kW（1～6GHz）/10W～20kW（6～18GHz） |
|
测量准确度 |
±1.0dB（1～6GHz）/±1.2dB（6～18GHz） |
|
增益测量范围/准确度 |
|
|
测量范围 |
0～60dB |
|
测量准确度 |
±1.5dB |
|
冷态反射系数（驻波比）测量范围/不确定度 |
|
|
测量范围 |
1.05～60 |
|
测量准确度 |
≤5% |
|
谐波/寄生测量范围/准确度（连续波） |
|
|
测量范围 |
0～60dBc |
|
幅度测量准确度 |
±1.5dB |
|
频率测量准确度 |
≤±10kHz |
|
脉冲宽度/周期测量范围（脉冲） |
|
|
脉冲宽度测量范围 |
≥50ns |
|
脉冲周期测量范围 |
≥0.1us |
|
环境适应性及电源供电 |
|
|
电源 |
220V±10% |
|
功耗： |
<2000W |
|
环境适应性 |
符合 GJB3947-2000四级设备标准要求 |
|
结构及外形 |
|
|
结构形式 |
1.6米标准机柜 |
|
外形尺寸 |
750 mm（深）×600 mm（宽）×1600mm（高） |
