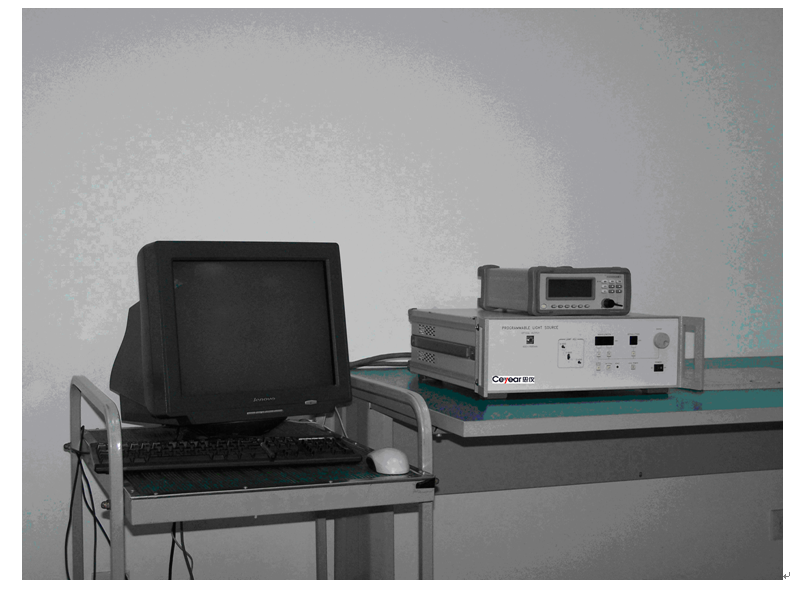

单模光纤截止波长和谱损测试系统
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
功能特点
●方便灵活的自动测量功能 测量控制软件为用户提供对设备与系统级性能进行自动测量的功能。对于可以完全进行自动测量的项目，软件系统在提示并等待用户完成设备连接之后，进行自动测量，在测量结束之后，以图表的方式给出测量结果。

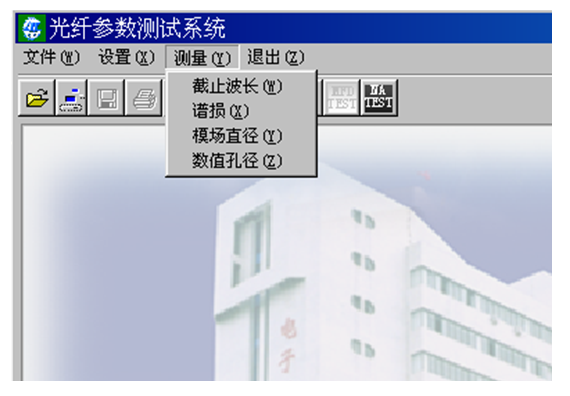

●通用灵活的控制软件 为了满足不同测试系统的要求，测控软件对不同的测试系统自动控制软件进行了集成，不仅能够测量单模光纤的截止波长、谱损，还可以测量光纤和保偏光纤的模场直径，多模光纤的数值孔径等参数。
●截止波长测试功能
在光纤截止波长测量参数初始化对话框内，根据测量的要求依次设置〖起始波长〗、〖终止波长〗、〖分辨率〗、〖波长步进〗和〖光纤编号〗等参数，然后采用传输功率法对光纤截止波长参数进行测量。
●谱损测试功能

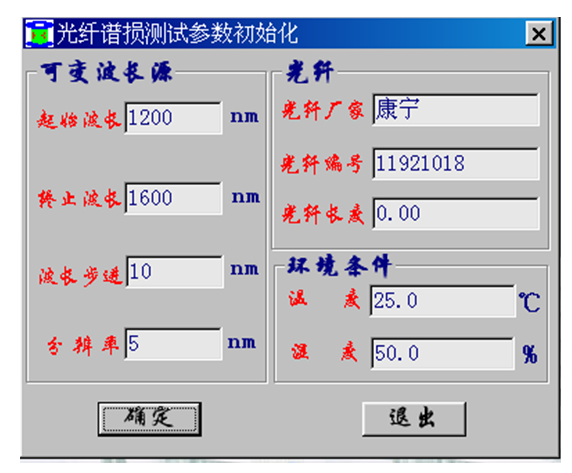

在光纤谱损测试参数初始化对话框内，根据测量的要求依次设置〖起始波长〗、〖终止波长〗、〖分辨率〗、〖波长步进〗和〖分辨率〗等参数，然后采用截断法对光纤谱损参数进行测量。
●光源功率和波长测量功能
6334型光功率计是一种高智能化、高精度、高灵敏度的光功率计，可进行宽动态范围、高精度的光功率测量、高分辨率的损耗测量和稳定度测试。配备GPIB接口和RS232接口，可组成自动测试系统。广泛用于光通信设备、光纤、光无源器件的测试，具有功率范围宽、性价比高、可靠性好、操作简单、测试精度高等特点。利用测试系统中的光功率计，可以对光源和光衰减器等仪器进行测量校准。
●相对光谱响应测量功能
可变波长源光输出通过1×2的分光器分别连接到光功率计和待测探测器上，分光器严格标定，程控可变波长源，可以获取不同波长时的光功率值和探测器的响应值，通过计算可以获得探测器的相对光谱响应。
典型应用
截止波长测量采用前面所讲的传输功率法，可变波长源输出的光经光耦合装置注入待测光纤，光纤在大圈放置状态，有可能在光纤中激励起除LP01模以外的高阶模，如LP11模，高阶模传输的功率对弯曲十分敏感，而LP01模的所运载的功率对弯曲不那么敏感，在小圈状态，截止波长附近几乎无高阶模传输，因此可以从不同弯曲状态下光纤传输功率随波长的变化得出截止波长。

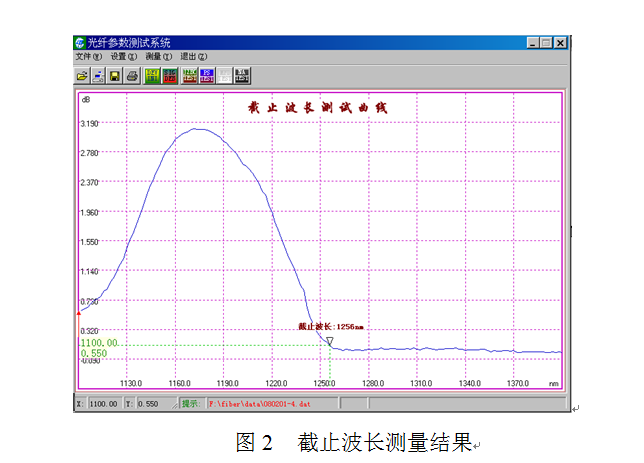

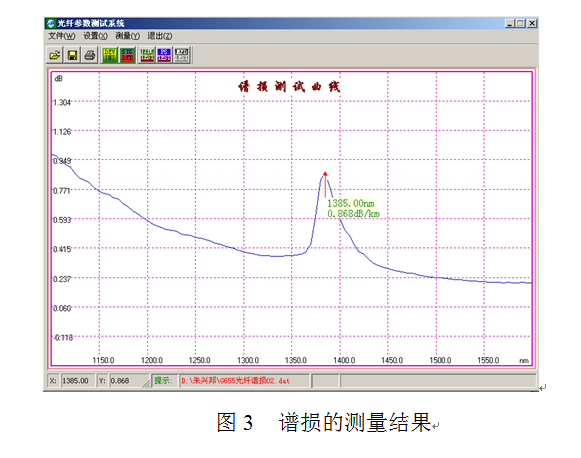

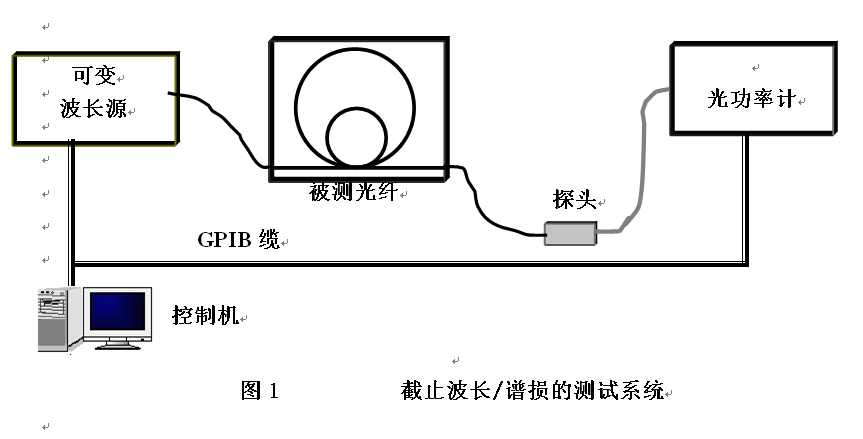

首先按图1把设备连接好，然后将约2m长的待测光纤接入测量系统中，先将光纤沿测试盘大环（直径为280mm）绕圈，应注意整根光纤上要避免出现小于280mm的任何弯曲，启动测试软件，设置好参数后进行截止波长或者谱损的测量。图2、图3分别是截止波长和谱损的测试结果。
可编波长源的参数指标：
|
技术指标 |
型号 |
/ |
|
波长范围 |
600nm～1600nm |
|
|
波长误差 |
±5nm |
|
|
分辨率 |
1nm～15nm |
|
|
输出功率 |
大于-45dBm(多模输出) |
|
|
电 源 |
电压允许范围： |
220V±10% |
|
频率允许范围: |
50Hz±5% |
|
|
外型尺寸及重量 |
W×L×H |
（480×475×150）mm |
|
重量 |
5kg |
|
|
接口 |
GPIB、RS232 |
光功率计的参数指标：
|
技术指标 |
型号 |
6334D |
|
功率范围 |
(+10～-80)dBm |
|
|
波长范围 |
（800～1600）nm |
|
|
功率准确度 |
±0.2dB(-25dBm,850/1310/1550nm) |
|
|
电 源 |
电压允许范围： |
220V±10% |
|
频率允许范围: |
50Hz±5% |
|
|
外型尺寸及重量 |
W×L×H |
（251×213×88）mm |
|
重量 |
2.5kg |
|
|
接口 |
GPIB、RS232、监视输出 |
