光纤模场直径测试系统
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

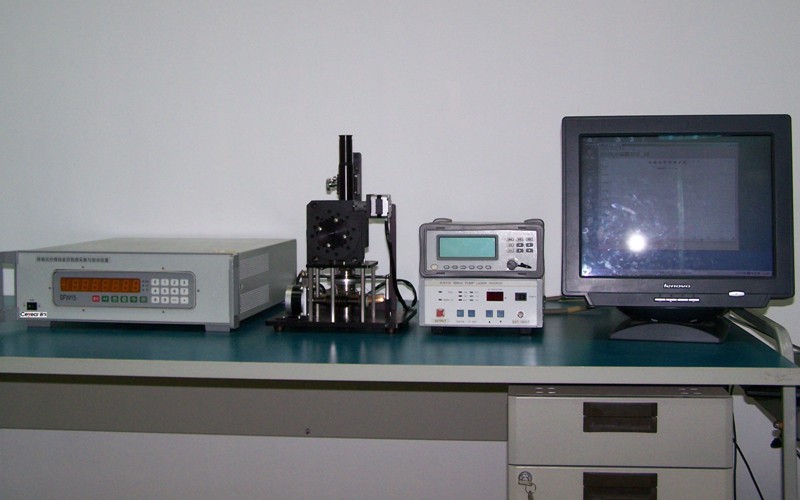

- 产品概述
- 配置选型
功能特点
方便灵活的自动测量功能 测量控制软件为用户提供对设备与系统级性能进行自动测量的功能。对于可以完全进行自动测量的项目，软件系统在提示并等待用户完成设备连接之后，进行自动测量，在测量结束之后，以图表的方式给出测量结果。

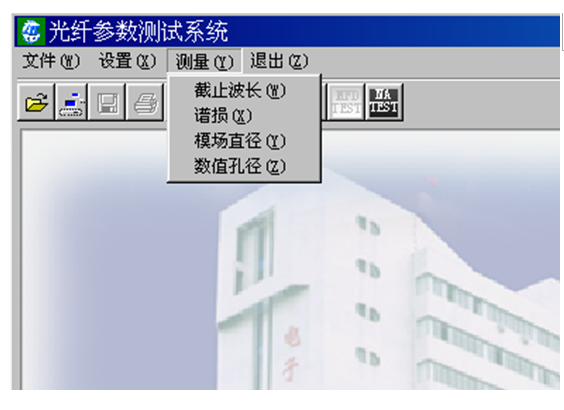

通用灵活的控制软件
为了满足不同测试系统的要求，测控软件对不同的测试系统自动控制软件进行了集成，不仅能够测量单模光纤和保偏光纤的模场直径，多模光纤的数值孔径，还可以测量光纤的截止波长、谱损等参数。
模场直径测试功能

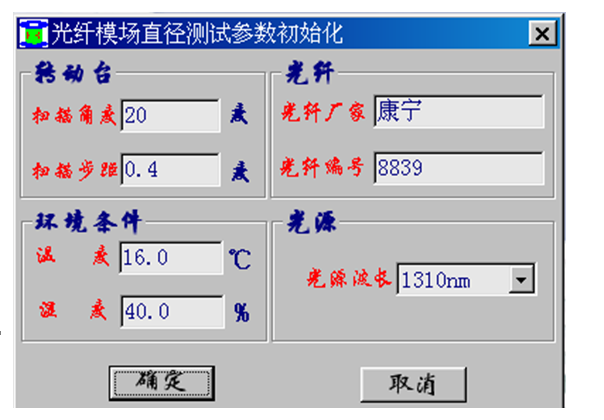

在光纤模场直径测试参数初始化对话框中，输入合适的转台扫描角度、扫描步进角以及光源波长，本测试系统可以依据远场扫描法对单模光纤或者保偏光纤进行模场直径参数的测量。
数值孔径测试功能

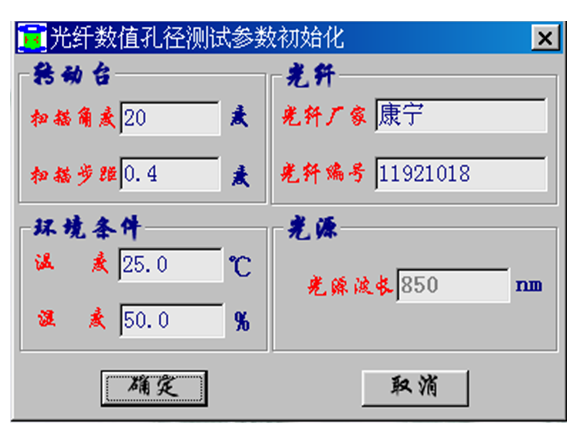

在多模光纤数值孔径测试参数初始化对话框中，输入合适的转台扫描角度、扫描步进角以及光源波长，本测试系统可以依据远场光强法对多模光纤进行数值孔径参数的测量。
功率和波长测量功能
1310和1550波段的高稳激光光源具备很高的功率稳定度，利用本测试系统中的高精度光源，外加光可编程衰减器，可以对光功率计参数，如功率准确度、功率线性度等进行校准和测试。
调制光源功率线性测量功能
利用本测试系统中的锁相放大器，外加高线性度的光电管，可以对调制光源的功率线性进行测量。
典型应用

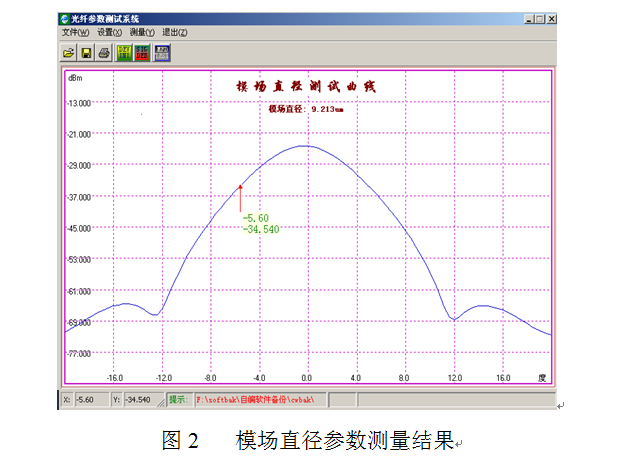

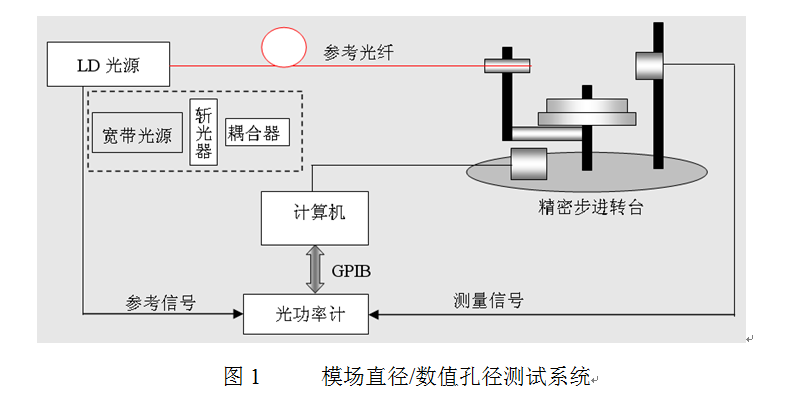

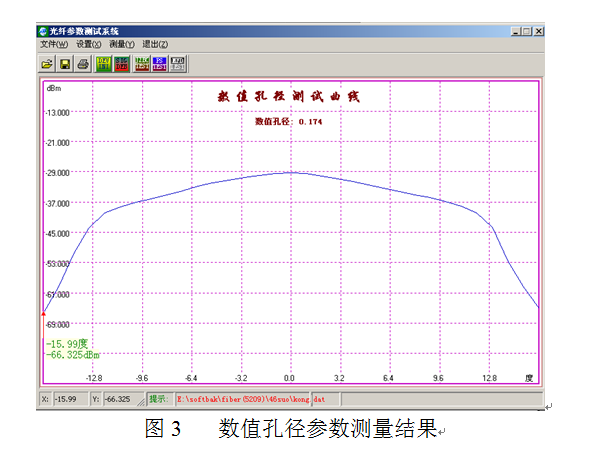

首先按图1把设备连接好，从被测光纤上截取一段长约2米的短光纤，用光纤切割钳分别制备两端测量端面；然后用棉花蘸取酒精将两个端面擦拭干净，一端用光纤活动连接器接在LD光源上，另一端则安装在五维调节架上。让探测器支架围绕光纤出射端面左右旋转，同时从功率计读取功率数据，当功率计读数为最大时，并将当前位置设定为零位。从显微镜中观察被测光纤，仔细调节五维调节架左右、前后旋钮，使光纤出射端面位于显微镜视场的中心；再调节俯仰旋钮，使功率计的示值最大。调整完毕，就可以对光纤进行模场直径的测试和校准；如果将高稳光源换成宽带调制光源，则可以对多模光纤的数值孔径参数进行测试和校准。图2，图3是模场直径和数值孔径参数的测量结果。
高稳激光源性能指标：
|
技术指标 |
型号 |
38126A |
|
光纤类型 |
SMF 9/125nm |
|
|
中心波长 |
1310/1550±20nm |
|
|
长期稳定度 |
±0.03dB/h |
|
|
输出功率 |
>-3dBm |
|
|
电 源 |
电压允许范围： |
220V±10% |
|
频率允许范围: |
50Hz±5% |
|
|
外型尺寸及重量 |
W×L×H |
（212×250×88）mm |
|
重量 |
4kg |
光功率计性能指标：
|
技术指标 |
型号 |
6335 |
|
功率准确度 |
±0.2dB |
|
|
功率范围（直流） |
-70～+3dBm |
|
|
功率范围（交流） |
-90～0dBm |
|
|
电 源 |
电压允许范围： |
220V±10% |
|
频率允许范围: |
50Hz±5% |
|
|
外型尺寸及重量 |
W×L×H |
（251×213×88）mm |
|
重量 |
3.5kg |
|
|
接口 |
GPIB、RS232 |
