电台综合测试系统
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型

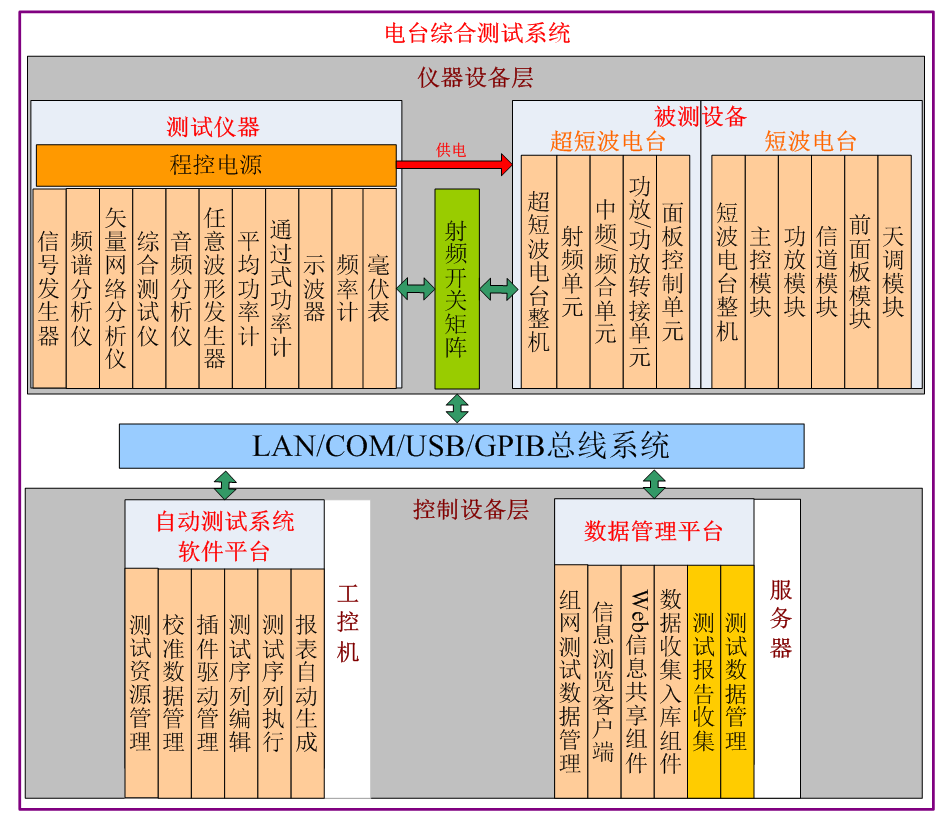

电台综合测试系统原理框图
如下图所示：
功能特点
实现多型号超短波电台整机及单元技术指标测试的标准化、系统化、自动化； 实现多型号短波电台整机及模块技术指标测试的标准化、系统化、自动化； 提高短波、超短波电台整机及单元模块技术指标的测试覆盖性； 能满足短波、超短波电台整机及单元模块批产调试、检验及验收的测试功能； 技术指标的自动化测试分析，测试数据自动上传数据库，测试报表自动判断是否合格； 测试系统可灵活推广至各种型号的短波、超短波技术指标的自动测试系统或调试系统； 数据管理平台可扩展至多种格式资料或数据的上传和管理； 自动测试软件可灵活拓展至各种自动测试系统。
典型应用
电台综合测试系统主要用于超短波电台整机、功放/功放转接单元、面板控制单元、射频单元、中频/频合单元、短波电台整机、主控模块、前面板模块、信道模块、功放模块、天调模块等电台整机及单元模块的自动化测试、结果分析和数据管理。

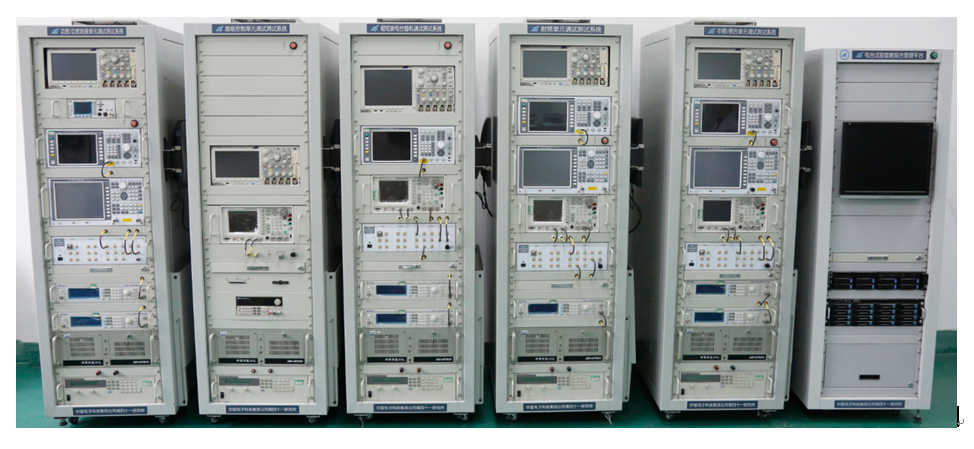

示例一：《超短波电台整机及单元测试系统》如下图所示：
示例二：《短波电台整机及模块测试系统》如下图所示：

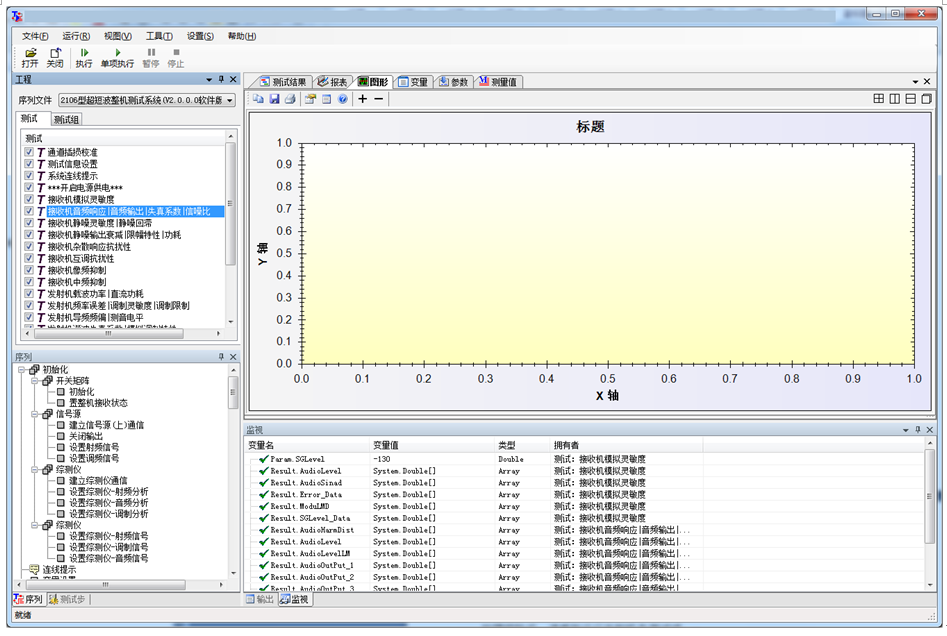

自动测试软件测试主界面如下图所示：
配置选型
|
参数名称 |
技术指标 |
|
频段 |
|
|
可选频段 |
短波、超短波 |
|
超短波电台整机测试系统 |
|
|
接收参数 |
模拟灵敏度、最大音频输出信噪比、音频输出、音频谐波失真、音频响应、静噪灵敏度、静噪回滞、静噪输出衰减、限幅特性、中频抑制、像频抑制、互调抗扰性、杂散响应抗扰性、收直流功耗等 |
|
发射参数 |
载波功率、频率误差、调制灵敏度、调制限制、单音导频频率准确度/频偏、侧音电平、音频谐波失真系数、谐波抑制、非谐波抑制、邻信道功率比、发直流功耗等 |
|
功放/功放转接单元测试系统 |
|
|
功放单元参数 |
收通道增益、小功率输出、大功率输出、功耗 |
|
转接单元参数 |
小功率增益、大功率增益 |
|
面板控制单元测试系统 |
|
|
收通道参数 |
音频输出（音量1、2、3、耳语）、音频失真系数、车通音频输出 |
|
发通道参数 |
调制频偏、音频失真系数、发侧音电平 |
|
射频单元测试系统 |
|
|
测试参数 |
收增益、发功率、发功耗、谐波抑制、非谐波抑制、AGC |
|
中频/频合单元测试系统 |
|
|
时钟参数 |
标称频率值、频率稳定度、输出幅度、输出波形 |
|
二本振参数 |
输出频率、输出幅度、输出波形、相位噪声、杂散抑制 |
|
一本振参数 |
输出频率、输出幅度、输出波形、相位噪声、杂散抑制 |
|
收通道参数 |
增益、灵敏度、AGC |
|
发通道参数 |
输出幅度、插入损耗、三阶互调 |
|
短波电台整机测试系统 |
|
|
接收参数 |
基准灵敏度、选择性、音频响应、总失真系数、自动增益控制、中频抑制、镜频抑制、阻塞测试、倒易混频、带外互调、带内互调、收工耗等 |
|
发射参数 |
输出功率、音频频率调制特性、互调失真、带内副波、载波抑制、边带抑制、谐波分量、寄生分量、发功耗等 |
|
主控模块测试系统 |
|
|
测试参数 |
信道功率、杂散抑制、波形幅度 |
|
天调模块测试系统 |
|
|
测试参数 |
插入损耗、阻带衰减、通带平坦度、调谐时间、调谐精度 |
|
功放模块测试系统 |
|
|
测试参数 |
输出功率、互调失真、谐波分量、发电流 |
|
信道模块测试系统 |
|
|
时钟参数 |
标称频率值、频率稳定度、输出幅度、输出波形 |
|
二本振参数 |
输出频率、输出幅度、输出波形、相位噪声、杂散抑制 |
|
一本振参数 |
输出频率、输出幅度、输出波形、相位噪声、杂散抑制 |
|
收通道参数 |
增益、AGC控制 |
|
发通道参数 |
增益、ALC、互调特性 |
|
前面板模块测试系统 |
|
|
收信道参数 |
音频响应、音频失真、最大输出电压 |
|
发信道参数 |
增益范围、ALC |
|
线路音频接口参数 |
收通道电压、发通道电压 |
|
电源供电 |
|
|
系统供电 |
220V±10%，≤4000W |
|
产品供电 |
0V~35V，≥25A |
