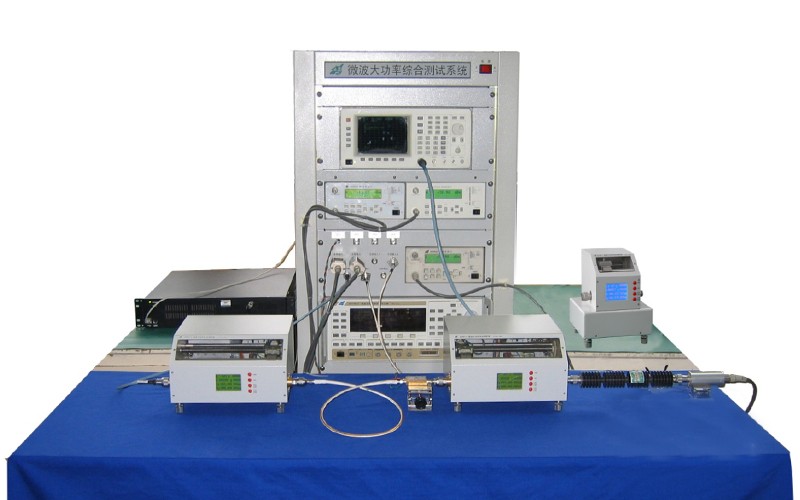

微波大功率综合测试系统

微波大功率综合测试系统是本公司针对微波信号发生器件、微波功率器件/部件在不同输入或输出阻抗状态下的多参数综合测试需求，基于负载牵引测试方案，利用自身的仪器设备技术优势，结合先进的计算机技术、网络通信技术、测试技术等自主研发的一套综合测试系统。该系统具有开放式系统架构，能够完成不同输入或输出阻抗状态下的输出功率、增益、效率、输入/输出阻抗、1dB功率压缩点等多参数自动测量，其通用、扩展灵活、测试快速准确等特点能够满足微波功率器件、部件的综合测试需求。

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

产品概述
配置选型

功能特点

丰富的仪器设备驱动程序库；

基于“测试序列+测试计划+测试步骤”且通用灵活的控制、测试软件；

具有矢量阻抗调配功能；

具有频谱参数测试功能；

具有状态参数测试功能；

具有功率参数测试功能；

具有等功率圆、等增益圆等不同等值曲线绘制功能。

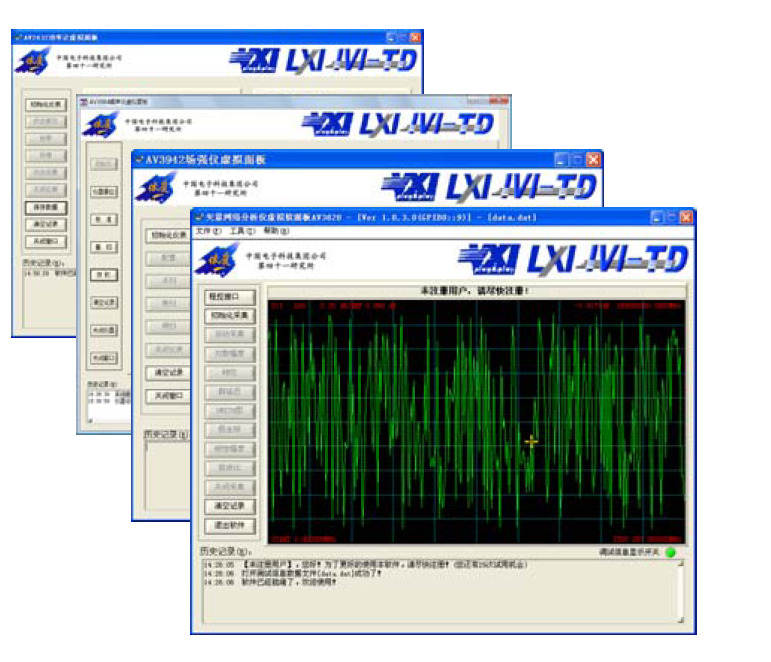

丰富的仪器设备驱动程序库

该系统中，测试设备采用IVI-TD标准进行仪器驱动的设计。仪器驱动库不仅包括平台标准仪器设备的驱动程序，还包括多家公司多种仪器的仪器驱动程序，目前已经包含数十种。

基于“测试序列+测试计划+测试步骤”且通用灵活的控制、测试软件

将测量任务作为一个测试序列，一个测试序列由若干个测试计划组成，每个测试计划由几个测试步骤组成，每个测试步骤作为一个测量参数进行处理。测试序列、测试计划与测试步骤间采用了树状结构。

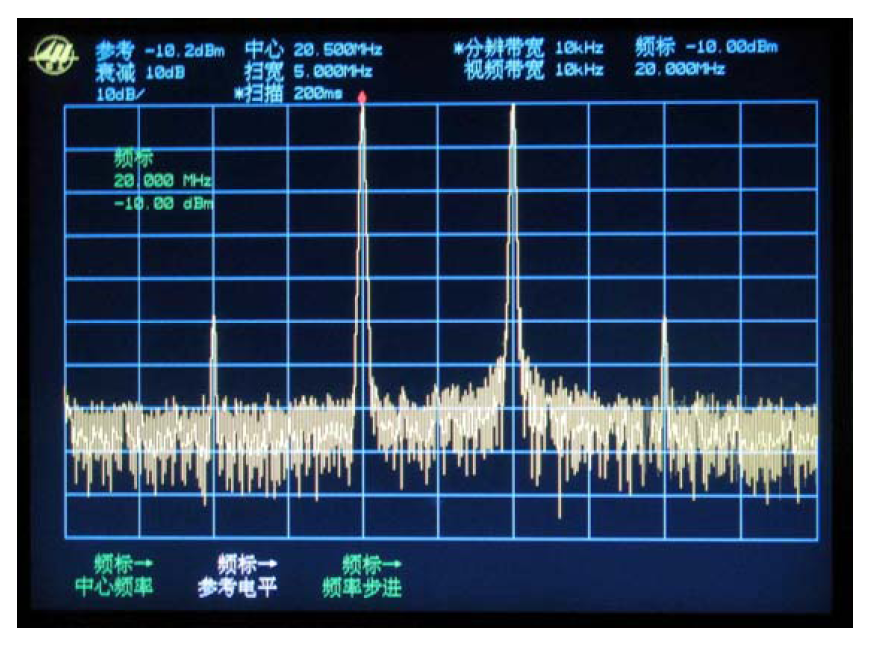

具有频谱参数测试功能

该系统集成了频谱分析仪，能够在30Hz～26.5GHz的频率范围内，对被测件的频谱特性进行测量。

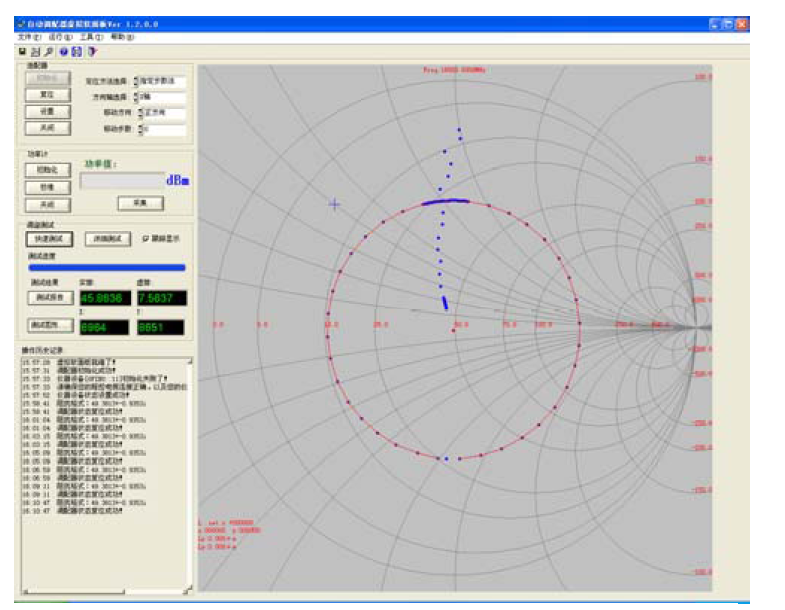

具有矢量阻抗调配功能

通过负载牵引的调配过程，可以为被测件提供不同的端接矢量阻抗状态，并通过调节共轭匹配方便地在史密斯圆图上获取被测件的输入、输出阻抗等参数数据。

具有功率参数测试功能

该系统集成了2432/2433（配置23211）微波功率计，能够在10MHz～18GHz的频率范围内，对被测件的功率参数进行测量。

具有等功率圆、等增益圆等不同等值曲线绘制功能

根据负载牵引调配过程中所获取的不同矢量阻抗状态下被测件的功率参数数据，在史密斯圆图上绘制出符合测试要求的不同等值曲线。

典型应用

微波大功率综合测试系统具有对微波信号发生器件、微波功率器件/部件进行不同输入或输出阻抗状态下的多参数自动测试能力，具体包括：输出功率、增益、1dB功率压缩点、效率、输入/输出阻抗、交调失真等。测试系统各组成部分、信号通道及参数测试的连接方式如下图所示。

测试通道及信号流向	完成的测试项
7、3、5、6、4、10	输出功率
7、1、2、3、5、6、4、10	增益
7、3、5、6、4、10	1dB功率压缩点
7、1、2、3、5、6、4、10/（直流偏置）	效率
7、1、2、3、5	输入阻抗
7、1、2、3、5、6、4、10	输出阻抗
7、8、3、5、6、4、9	交调失真

配置选型

参数名称	技术指标
频率范围	0.8~18GHz（按自动调配器分段配置，0.8~6GHz/6~18GHz）
输出功率测量	0.8~6GHz（配置AV3011A自动调配器，7/16连接器型），≤250W（连续波），≤1000W（脉冲） 6~18GHz（配置AV3011自动调配器，N型连接器型，），≤100W（连续波），≤500W（脉冲）
增益测量	≤60dB
效率测量	★取决于系统配置的功率计、功率探头及程控直流电源
输入阻抗测量	0.8~6GHz（配置AV3011A自动调配器），≥15：1（最大驻波比，端口处） 6~18GHz（配置AV3011自动调配器），≥10：1（最大驻波比，端口处）
输出阻抗测量	0.8~6GHz（配置AV3011A自动调配器），≥15：1（最大驻波比，端口处） 6~18GHz（配置AV3011自动调配器），≥10：1（最大驻波比，端口处）
交调失真测量	★测试精度取决于系统配置的频谱分析仪
电源	220V±10%，50Hz±5%
环境适应性	GJB3947-2000中四级设备的规定要求
结构形式	1.6米标准机柜（数量视系统配置可增减）
