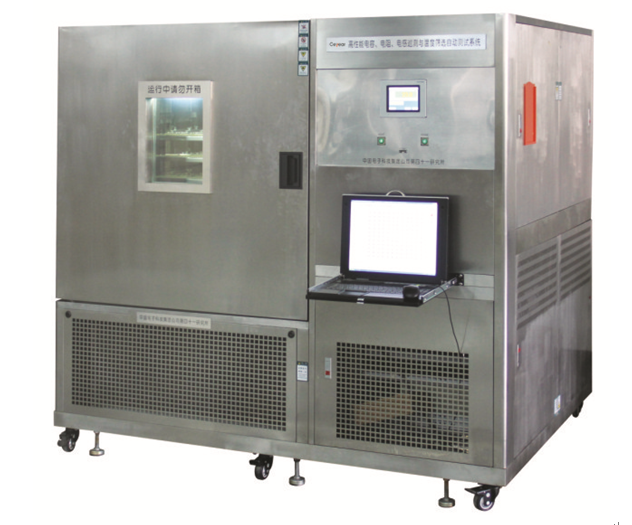

高性能元器件巡测与温度筛选自动测试系统
高性能电容、电阻、电感巡测与温度筛选自动测试系统紧密围绕高性能电容、电阻、电感出厂检测和用户单位入厂检测需求，构建一套试验及测试一体化系统，可在-55℃～125℃试验温度下对多达960只电容（绝缘电阻、电容值和温度系数）、电阻（阻值）、电感（电感量）进行自动测试，满足巡测与筛选的需求。通过环境试验与测试相结合的实现方式，有效解决在不同温度下进行民品、宇航标等不同级别的电容、电阻、电感的测试和筛选，大大提高性能覆盖率和筛选效率。本系统使用先进的模块化仪器及硬件设备，同时采用公司自主研发的信号路由矩阵、夹具及系统测控软件，支持生产厂商实现对电容、电阻、电感等元器件的常温指标检测，也可在宇航级温度范围内进行指标测试，并可进行长时间的元器件老炼和在老炼过程中对元器件进行筛选和检验。
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型
功能特点
一体化 用户根据需要进行试验、测试、筛选、老炼等
高性能、高效率
规模化批量测试、宽温度范围试验环境、高绝缘性、高压信号测量为系统提供优异的性能保障，并且单指标测试最长1.5h的巡测速度，大大提高检测评估和筛选效率
自动化

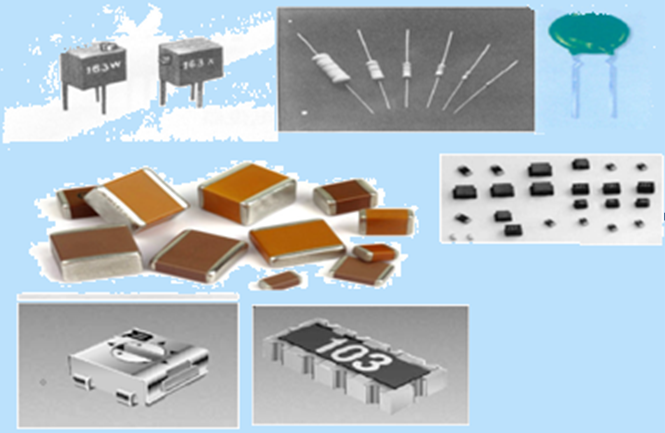

一键式软件架构，为用户提供完善的自动化操作平台 测试对象及规格 测试对象：电容、电阻、电感
封装形式：直插式和贴片式
贴片式规格：0402、0603、0805、1206、1210、 1812、2225、3528、6032、7343
配置选型
|
电阻 |
测试范围 |
105Ω～1012Ω |
|
测试精度 |
±3%（＜109Ω ) |
|
|
±6%（109Ω～1011Ω） |
||
|
±10%（＞1011Ω） |
||
|
电容量测试 |
容量范围 |
5pF～100µF |
|
测试精度 |
±8%（5pF～500pF） |
|
|
±5%（500pF～100µF） |
||
|
测试频率 |
50Hz～30MHz |
|
|
电容温度系数 |
温度适用范围 |
-55℃～125℃ |
|
电容测试分辨率 |
1pF（5pF～500pF） |
|
|
0.1µF（500pF～100µF） |
||
|
电感测试 |
电感量 |
100nH～1mH |
|
测试频率 |
100kHz～25MHz |
