数据通信总线测试平台
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
功能特点
灵活配置的多种总线测试，满足不同系统测试需求
按需配置测试性能，节省用户投资
根据用户需求灵活定制，节省开发时间
多总线并行测试保证数据完整，满足复杂系统测试需求
提供全面的测试数据报表，便于进行测试分析
集成比特误码测试功能，准确分析传输性能
灵活配置的多种总线测试，满足不同系统测试需求
数据通信总线测试平台支持的被测总线种类多，可支持以太网、FC、RapidIO、AFDX、1553B、ARINC429、CAN、RS485、RS422、RS232．．．等各种高/低速总线的测试。平台采用LAN、USB或GPIB等总线将各种总线类测试仪器或模块进行集成开发，满足各种不同被测系统的需要。
按需配置测试性能，节省用户投资

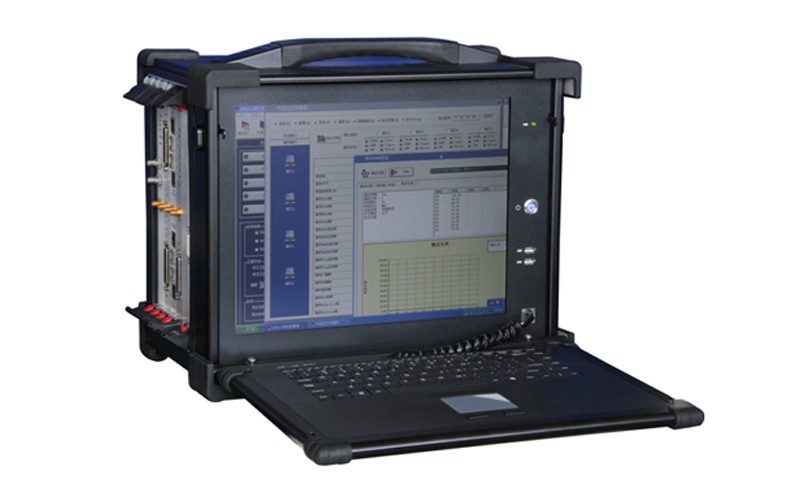

数据通信总线测试平台既支持基于模块化的测试仪器，又支持台式等独立的测试仪器，每种总线的测试具有独立的硬件和软件配置，可以完全按照用户的需求，集成紧凑而简洁的平台——既可以是一台独立的便携式测试仪器，也可以是包含各种台式总线测试仪器的较大系统，更大限度节省用户投资。
根据用户需求灵活定制，节省开发时间
电子设备与系统使用的总线多种多样，用户需求也各不相同，本平台支持各种总线协议数据发生、捕获过滤、协议解码、统计分析、误码测试等多种功能，用户可结合自己的测试业务需求进行定制开发测试用例，为系统提供方便易用的独立软面板。电科思仪长期从事数据通信总线测试仪器的开发工作，具有较为丰富的总线知识，可提供定制服务，节省用户开发时间。
多总线并行测试保证数据完整，满足复杂系统测试需求

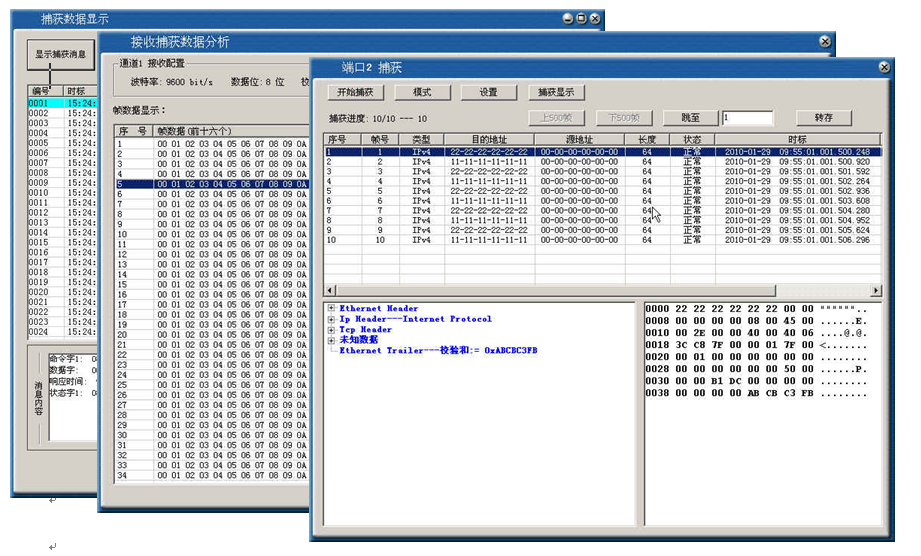

对于具有多种接口的复杂数据通信网络，在需要同时监视网络多个端口的工作状态时，不管是集成的独立测试仪器还是集成的模块化测试仪器，本平台都能提供并行工作方式，确保所有端口可同时进行测试。板载大容量存储器可全速实时存储通信数据而无需上传到主机，确保多模块同时测试时的数据完整采集。
提供全面的测试数据报表，便于进行测试分析

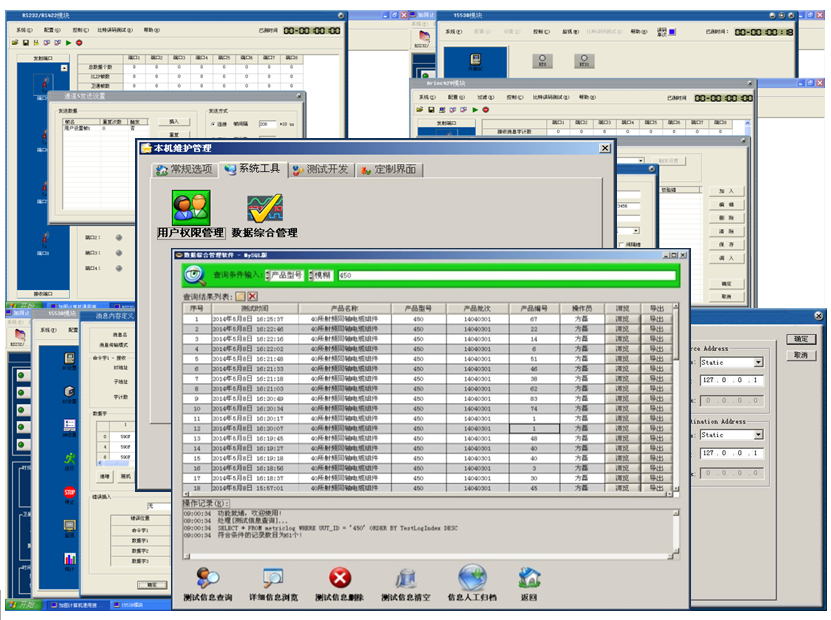

数据通信总线测试平台具有测试数据及测试用例管理功能，可对测试过程中的数据进行收集存储，实现关键数据查询、统计分析与报表生成，便于进行测试分析。
集成比特误码测试功能，准确分析传输性能

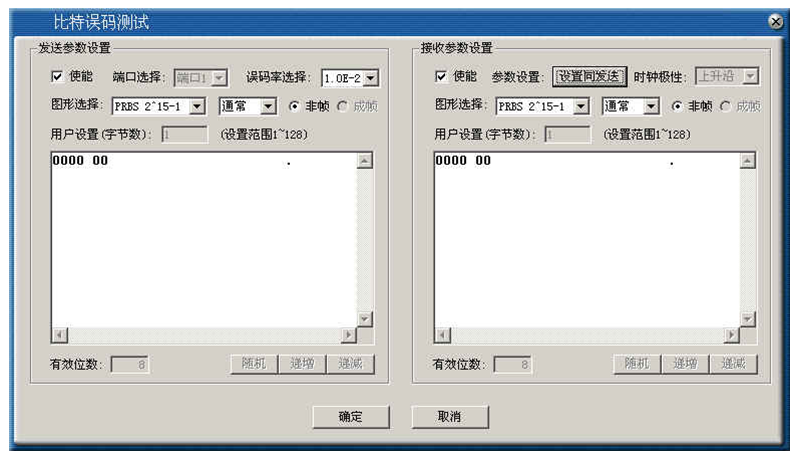

数据通信总线测试平台支持比特误码和告警测试功能，比特误码测试图形包括26-1、29-1、211-1、215-1、220-1、223-1等PRBS图形，以及最长2048字节或1024比特的可编程字图形，可插入固定比率或单次误码。
典型应用
数据通信总线测试平台具有数据统计、错误统计、比特误码测试、告警测试和协议发生与解码功能，可以对数据通信网络和系统进行全面测试。 网络与系统测试

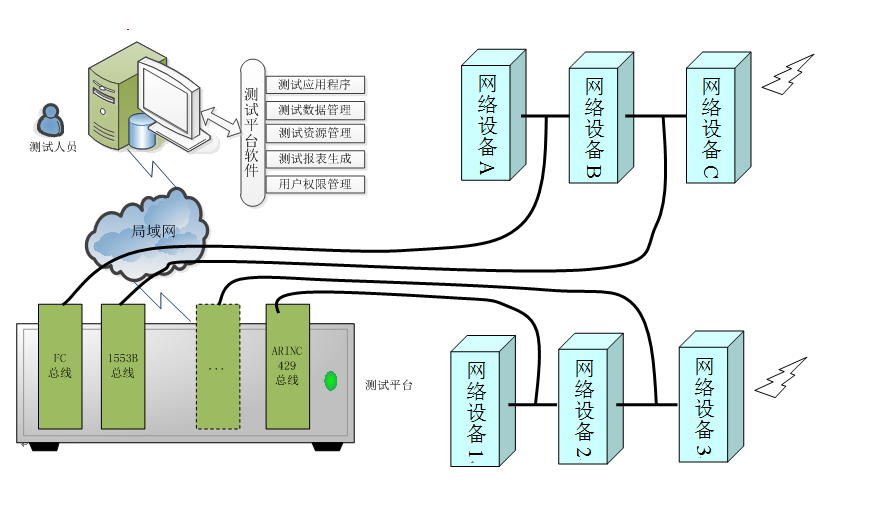

数据通信总线测试平台可以实时监测和捕获数据通信网络上传输的数据，记录数据到达时刻、数据流量和性能参数等，其结果可用于分析网络设备的处理时间、数据的传输延迟。它还可以模拟通信设备发射机产生特定的测试信号注入到被测系统或网络，并用接收机分析接收的信号，检测网络或系统对特定信号和错误的响应，并可同时测试传输中产生的各种错误和告警。
配置选型
|
总线名称 |
接口速率 |
|
以太网 |
10M、100M、1000M、10G b/s |
|
FC |
1.0625、2.125、4.25、8.5、14.025 Gb/s |
|
RapidIO |
1.25、2.5、3.125、6.25 Gb/s |
|
AFDX |
10、100 Mb/s |
|
1553B |
1 Mb/s |
|
ARINC429 |
12.5、48、50、100 kb/s |
|
CAN |
5k～1M b/s |
|
RS485 |
50～3,840,000 b/s |
|
RS422 |
50～3,840,000 b/s |
|
RS232 |
50～230,400 b/s |
|
基本功能 |
协议数据编辑、发送流量控制、错误插入、过滤/触发/捕获、协议解码、错误检测、流量统计等 |
