航天电子设备综合自动测试系统
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
功能特点
实现整机或单元技术指标测试的标准化、系统化、自动化；
提高整机或单元技术指标的测试覆盖性；
实现整机或单元交付用户前的“弹地见面”测试，杜绝在系统联试中出现弹地不通的低层次质量问题；
能满足整机或单元批产调试和验收试验的测试功能，建设完整的生产流程用的调试测试设备、筛选测试设备和验收测试设备；
技术指标的自动化测试分析，获得自动测试、问题分析及结论和突发性瞬间故障捕获的测试分析能力；
每次可实现1~4台整机或单元的自动化测试；
具备低频信号采集功能：多达512路端口信号电气特性采集能力和故障定位能力，电气接口类型包括422差分接口、光耦接口、继电器接口、TTL电平接口、模拟量接口等；
可根据被测产品的不同灵活搭建自动测试系统。
典型应用
航天电子设备综合自动测试系统主要用于中继用户终端整机、测控终端整机、遥测发射机单元、安全指令接收机单元、安控器单元、GPS/北斗定位单元、信号转换器单元等的研制、生产调试、验收等过程中的自动化测试及故障诊断。 示例一：《自动化测试控制分析中心》外观如下图所示：

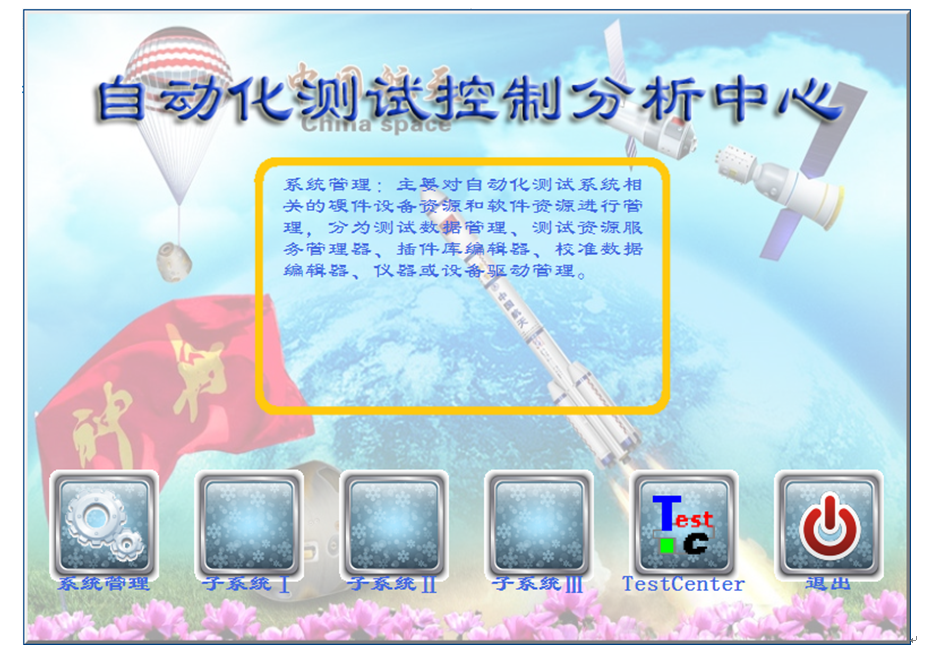

软件主界面如下图所示：

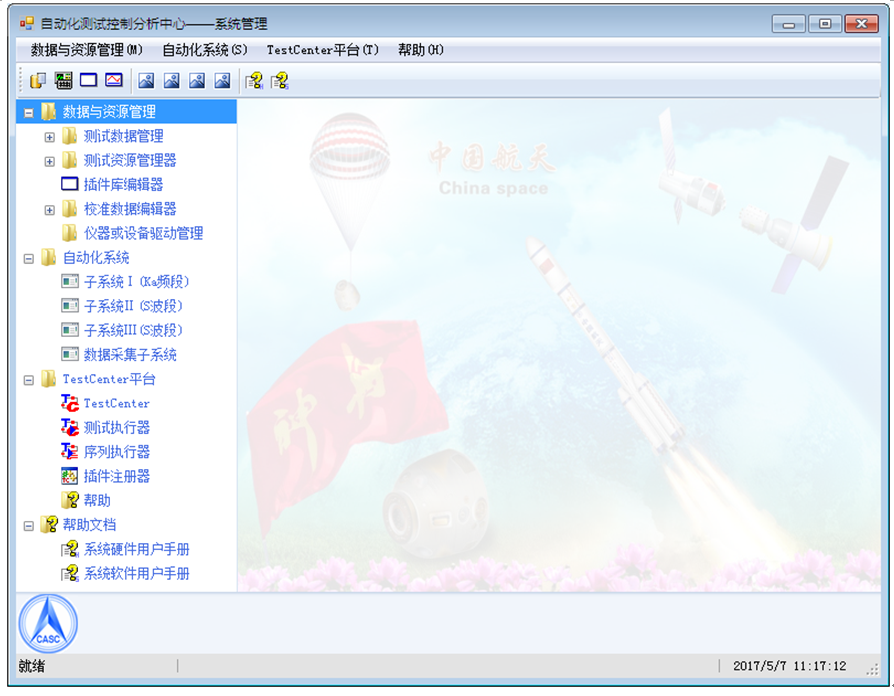

系统管理软件界面如下图所示：

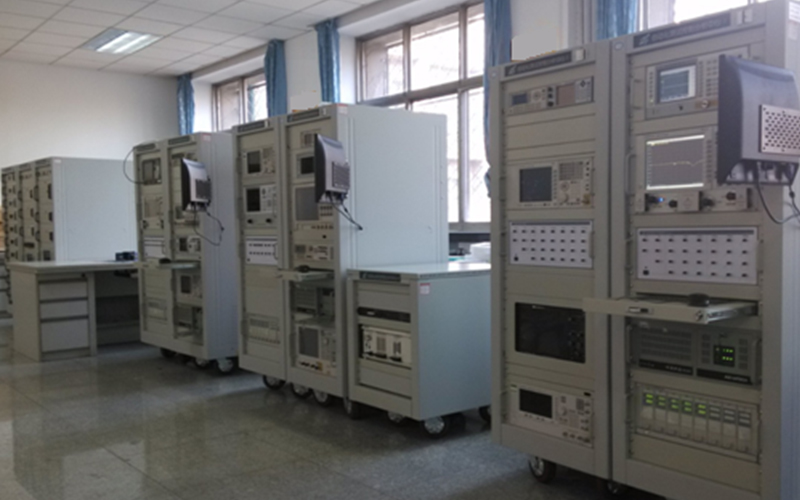

示例二：《安全指令接收机、遥测发射机、测控终端综合测试系统》如下图所示：

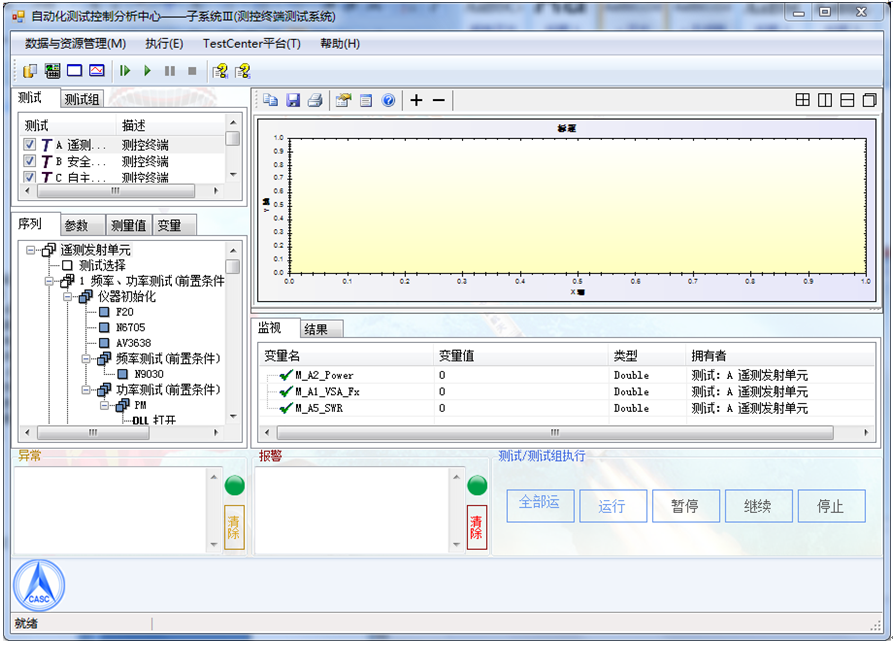

测控终端测试系统主界面如下图所示：
配置选型
|
名称 |
技术指标 |
|
频段 |
|
|
可选频段 |
L波段、C波段、S波段、Ka波段等 |
|
射频/微波测试参数 |
|
|
接收参数 |
噪声系数、灵敏度、隔离度、群时延等 |
|
发射参数 |
相位噪声、谐波、杂散、交调、增益压缩点、带外抑制、增益、驻波比、功率、S参数、频率准确度及稳定度、编码性能、调制性能、频谱和时域波形等 |
|
低频测试 |
|
|
至多512路采集 |
422差分接口、光耦接口、继电器接口、TTL电平接口、模拟量接口等 |
|
一次接入被测产品数量 |
|
|
被测产品可选数量 |
1~4台 |
|
电源供电 |
|
|
系统供电 |
220V±10%，≤3000W |
|
产品供电 |
0V~60V，0A~5A，≤8路，可串、并联使用 |
